Gerätemanagement
4.7.1 Controller-Schutz durch Linkfehler-Anzeige (LFI)
Port des Controllers verbunden. Dieser wird vom Controller ausgeschaltet solange
die Verbindung mit Switch A aktiv ist. Switch B muss Frames über Switch A an den
Controller weiterleiten.
1
3
5
1
2
3
4
5

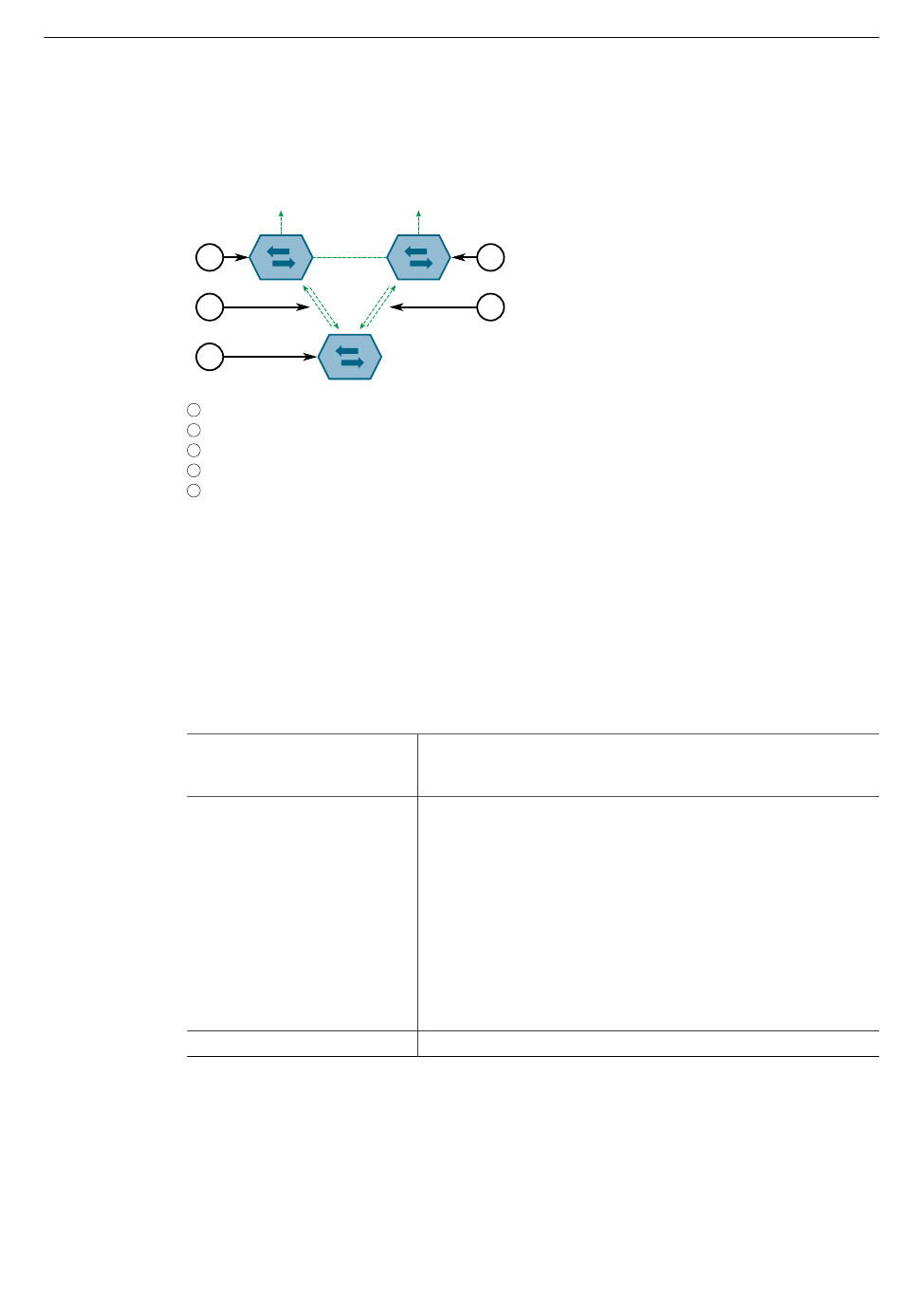

Abbildung 4.2
Wenn der Sendepfad vom Controller zu Switch A ausfällt, generiert Switch A immer
noch ein Linksignal an den Controller über den Empfangspfad. Der Controller erkennt
die Verbindung mit Switch A immer noch und schaltet nicht auf den Backup-Port um.
Diese Situation zeigt, dass ein Benachrichtigungsverfahren erforderlich ist, dass
den Verbindungspartner informiert, wenn das Signal für eine intakte Verbindung
wegfällt. Ein solches Verfahren existiert in einigen Verbindungsmedien aber nicht in
allen.
100Base-TX, 1000Base-T,
1000Base-X
100Base-FX Verbindungen
10Base-FL Verbindungen
10Base-FL Verbindungen verfügen über einen integrierten Mechanismus zur
Benachrichtigung des Verbindungspartners und Unterstützung von FEFI in 100Base-
FX Verbindungen ist optional entsprechen des IEEE 802.3-Standards. Das bedeutet,
dass einige Verbindungspartner dies nicht unterstützen.
68
Switch A
Switch B
Haupt-Sendepfad
Backup-Sendepfad
Controller
Beispiel
2
4
Verfügt über eine integrierte Autonegotiation-Funktion (d.h. ein
spezielles, als Remote-Fault-Indication bezeichnetes Flag wird im
übertragenen Autonegotiation-Signal gesetzt).
Beinhalten eine sogenannte Far-End-Fault-Indication (FEFI, Anzeige
eines Fehlers am äußeren Ende), eine Funktion, die durch den
IEEE 802,3-Standard für diese Verbindungsart definiert wird. Diese
Funktion beinhaltet:
•
FEFI senden
Sendet ein modifiziertes Signal für Verbindungsunversehrtheit
aus, wenn ein Fehler erkannt wird (d.h. es wird kein
Verbindungssignal vom Verbindungspartner empfangen)
•
FEFI erkennen
Zeigt den Verbindungsverlust an, wenn ein FEFI-Signal vom
Verbindungspartner empfangen wird.
Keine standardmäßige Unterstützung.
RUGGEDCOM ROS v5.6
Konfigurationshandbuch, 01/2022, C79000-G8900-1509-01
