13.1.7.4 Beispiel: Konfigurieren des Geräts als Relay Agent
In diesem Beispiel wird gezeigt, wie Sie das Gerät als DHCP Relay Agent
konfigurieren.
Die folgende Topologie zeigt ein Szenario, in dem zwei Clients in getrennten LANs
IP-Adressen in anderen Subnetzen von einem DHCP-Server benötigen. Jeder Client
stellt die Verbindung zum DHCP Relay Agent über andere VLANs her. Der DHCP Relay
Agent verwaltet die Anforderungen und Antworten von den Clients und dem DHCP-
Server.
Die gezeigten Werte sind spezifisch für die vorgegebene Topologie. Die
tatsächlichen Werte können sich je nach Konfiguration des Benutzers unterscheiden.
1
2
3
4
5
6
7

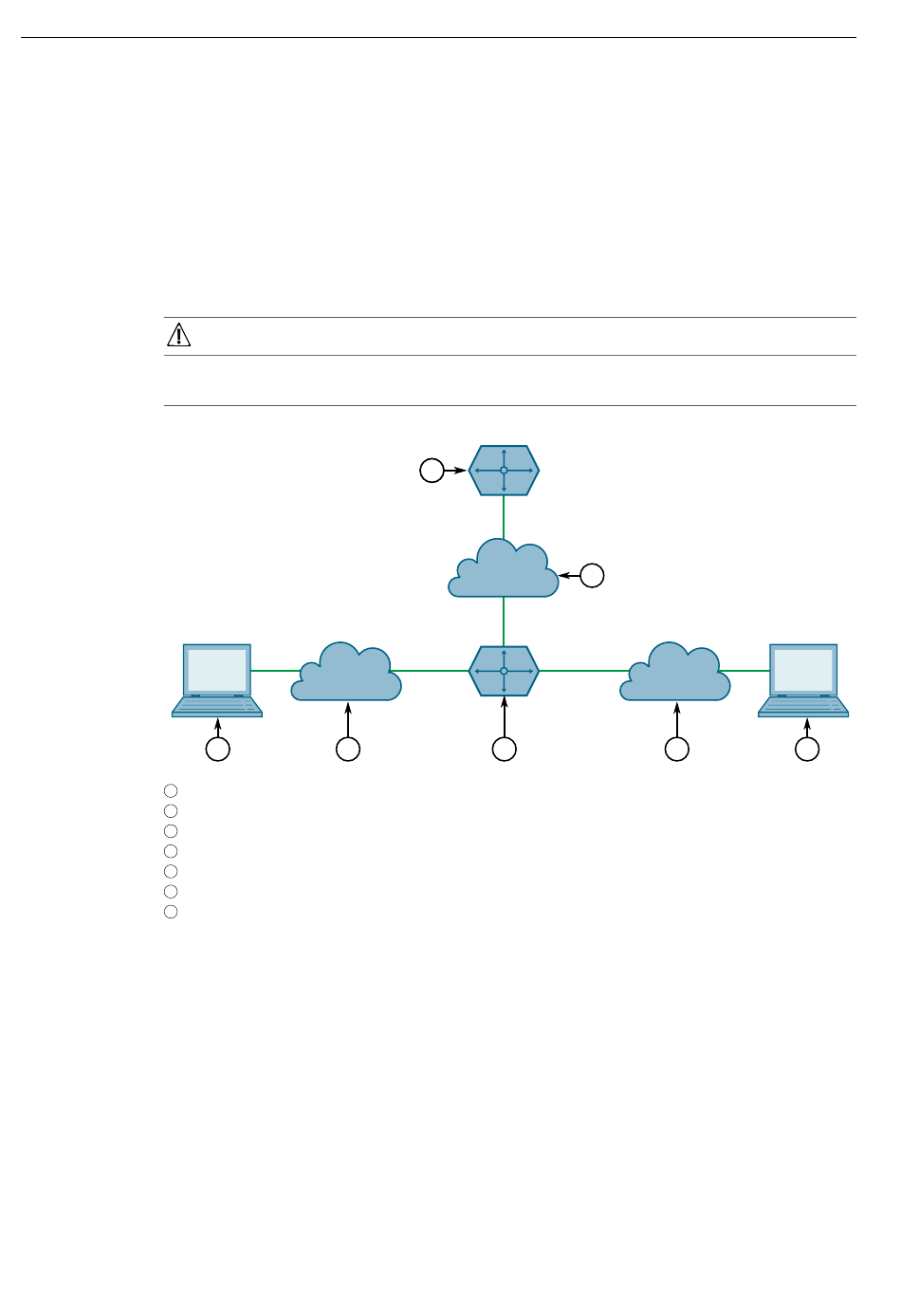

Abbildung 13.5
Zum Konfigurieren des Geräts als DHCP Relay Agent entsprechend der Topologie
gehen Sie wie folgt vor:
1.
RUGGEDCOM ROS v5.6
Konfigurationshandbuch, 01/2022, C79000-G8900-1509-01
NOTICE
3 4
DHCP-Server
LAN A
Client 2
LAN B
DHCP Relay Agent (RUGGEDCOM ROS-Gerät)
LAN C
Client 1
Topologie – Gerät als Relay Agent
Konfigurieren Sie ein separates Gerät als DHCP-Server: Wenn es sich bei dem
verwendeten DHCP-Server um ein RUGGEDCOM ROX II-Gerät handelt, finden Sie
weitere Informationen im gerätespezifischen Konfigurationshandbuch.
13.1.7 Verwalten der Tabelle DHCP-Bindings
1 1
192.168.0.52
P2, switch.0001
2
192.168.0.8
P4, PVID=1
10.10.10.1/24 172.16.10.1/24
P2, PVID=3 P1, PVID=2
5
IP-Adresszuweisung
6 7
