- Seite 1 Montagehandbuch SIMATIC NET Rugged Ethernet Switches RUGGEDCOM RMC41 Ausgabe 04/2021 https://www.siemens.com...
- Seite 2 Vorwort Einleitung Installation des Geräts SIMATIC NET Kommunikationsports Rugged Ethernet Switches RUGGEDCOM RMC41 Technische Daten Zertifizierung Montagehandbuch 04/2021 C79000-G8900-1010-11...
-
Seite 3: Qualifiziertes Personal
Beachten Sie Folgendes: WARNUNG Siemens -Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation,... -
Seite 4: Inhaltsverzeichnis
Zugang zur Dokumentation ..................... v Eingetragene Markenzeichen ....................v Gewährleistung ........................v Schulung ..........................vi Kundensupport ........................vi Kontakt Siemens ........................vii Einleitung ..........................1 Funktionale Highlights ..................1 Beschreibung ......................2 Erforderliche Werkzeuge und Werkstoffe ............... 3 Außerbetriebnahme und Entsorgung ..............3 Unterstützte Glasfaserkabel ................... - Seite 5 Europäische Union (EU) ..................23 5.1.3 FCC ........................24 5.1.4 FDA/CDRH ......................24 5.1.5 ISED ........................24 5.1.6 ISO ........................24 5.1.7 RoHS ........................25 5.1.8 Sonstige Zulassungen ..................25 Typprüfungen EMV und Umgebungsbedingungen ..........25 RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11...
-
Seite 6: Vorwort
Verwendung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Produkt unter der Bedingung, dass das Produkt während der Garantiedauer zu Wartungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine durch den Anwender zu wartenden Teile. -
Seite 7: Schulung
Siemens- Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wenden Sie sich auf einem der folgenden Wege an den Siemens-Kundensupport: Online Stellen Sie Ihre Support-Anfrage über... -
Seite 8: Kontakt Siemens
Vorwort Kontakt Siemens • einen lokalen Siemens-Vertreter des Vertriebs, des Technischen Supports, für Schulungen usw. kontaktieren, • anderen Siemens-Kunden und dem Support-Forum Fragen stellen oder mit ihnen Wissen austauschen. Kontakt Siemens Adresse Siemens AG Industry Sector 300 Applewood Crescent Concord, Ontario... - Seite 9 Vorwort Kontakt Siemens viii RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11...
-
Seite 10: Einleitung

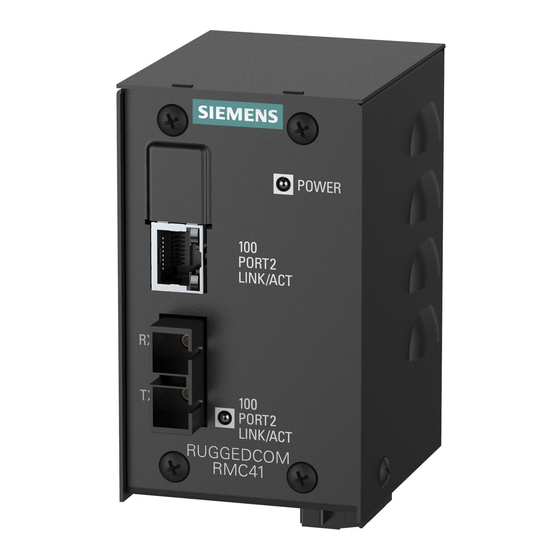

Einleitung Der RUGGEDCOM RMC41 ist ein Unmanaged Ethernet-Switch mit 2 Ports, der eine Medienkonvertierung von Kupfer zu Glasfaser sowie eine Geschwindigkeitskonvertierung von 10 MBit/s auf 100 MBit/s ermöglicht. Speziell für den zuverlässigen Betrieb in elektrisch und klimatisch rauen Umgebungen entwickelt, ist das Gerät für aufgabenkritische Ethernet-Netzwerkanwendungen geeignet. -
Seite 11: Beschreibung
Pausenrahmen gewährleistet Kollisionsfreiheit und vermeidet den Verlust von Datenpaketen Beschreibung Der RUGGEDCOM RMC41 verfügt über verschiedene Ports, Bedienelemente und Anzeige-LEDs auf dem Anzeigefeld zum Anschließen, Konfigurieren und Testen des Geräts. Das Anzeigefeld kann sich je nach Montagekonfiguration auf der Rückseite, Vorderseite oder Oberseite des Geräts befinden. -
Seite 12: Erforderliche Werkzeuge Und Werkstoffe
• "Technische Daten der Stromversorgung (Seite 19)" Kommunikationsports Empfangen und senden Daten. Weitere Informationen zu den verschiedenen Ports am RUGGEDCOM RMC41 finden Sie unter "Kommunikationsports (Seite 15)". Erforderliche Werkzeuge und Werkstoffe Folgende Werkzeuge und Materialien sind für die Installation des RUGGEDCOM... -
Seite 13: Unterstützte Glasfaserkabel
1000Base-SX 10GBase-SR (MHz km) OM1 (62,5/125) — 1300 2000 — — OM2 (50/125) — 1300 2000 — — OM3 (50/125) 1500 — 1300 2000 — — OM4 (50/125) 3500 — 1300 2000 — — Laseroptimiert. RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11... -
Seite 14: Installation Des Geräts
Dieses Produkt enthält keine durch den Anwender zu wartenden Teile. Die Gewährleistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens AG nicht ausdrücklich genehmigte Änderungen können zu ungültigen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen. -
Seite 15: Allgemeines Vorgehen
Wenn ein Teil fehlt oder beschädigt ist, benachrichtigen Sie Siemens. Montage des Geräts Der RUGGEDCOM RMC41 ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt. Das Gerät kann mit Adaptern ausgestattet werden, um eine Montage auf einer DIN-Schiene oder in einer Schalttafel zu ermöglichen. -
Seite 16: Montage Des Geräts Auf Einer Din-Schiene
2.3.1 Montage des Geräts auf einer DIN-Schiene Für den Einbau auf einer DIN-Schiene kann der RUGGEDCOM RMC41 mit einem auf der Rückseite des Chassis vorinstallierten Adapter für die DIN-Schiene ausgestattet werden. Mit Hilfe des Adapters kann das Gerät auf eine DIN-Schiene (35 mm oder 1.4 in) nach IEC/EN 60715 oder TS35 geschoben werden. - Seite 17 Montage des Geräts auf einer DIN-Schiene Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung und bewegen Sie ihn nach unten. Drücken Sie das Gerät unten gegen die DIN-Schiene und lassen Sie dann die Schiebeentriegelung los, damit das Gerät einrastet. RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11...
- Seite 18 Sie ihn nach unten. DIN-Schiene Adapter für DIN-Schiene Abbildung 2.2 Demontage des Geräts von einer DIN-Schiene Drücken Sie den unteren Teil des Geräts von der DIN-Schiene weg. Nehmen Sie das Gerät von der DIN-Schiene ab. RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11...
-
Seite 19: Montage Des Geräts In Einer Schalttafel
Stecken Sie das Gerät in den Adapter. Achten Sie darauf, dass das Gerät fest zwischen den zwei Metallklemmen sitzt. Montieren Sie die zuvor von der Unterseite des Schalttafeladapters entfernte Schraube. Anschluss an die Netzspannung Der RUGGEDCOM RMC41 unterstützt ein einzelnes integriertes Netzteil mit AC/DC- Hoch- oder DC-Niederspannungsversorgung RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11... -
Seite 20: Anschluss An Wechselstrom
Gehäuseerdung zu entfernen. Beachten Sie, dass dadurch sämtliche Leiter- Erde-Schutzschaltungen gegen transiente Spannungen deaktiviert werden. Hinweis Siemens erfordert die Verwendung von externem Überspannungsschutz in VDSL- Anwendungen, wo die Leitung möglicherweise größeren Spannungsstößen als denen ausgesetzt ist als es der Bemessung des Geräts entspricht. Verwenden Sie die folgenden technischen Daten als Richtlinie für den externen Überspannungsschutz... - Seite 21 Erdungsleiter die Erdungsklemme für Überspannung mit dem Gehäusemasseanschluss. Die Erdungsklemme für Überspannung dient als Erdungsleiter für alle im Gerät befindlichen Schutzschaltungen gegen Überspannung und transiente Spannungen. Verbinden Sie die Erdungsklemme an der Stromquelle mit der Gehäusemasseklemme am Gerät. RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11...
-
Seite 22: Anschluss An Gleichstrom
Verbinden Sie mit einem geflochtenen Erdungsband oder einem anderen angemessenen Erdungsleiter die Erdungsklemme für Überspannung mit dem Gehäusemasseanschluss. Die Erdungsklemme für Überspannung dient als Erdungsleiter für alle im Gerät befindlichen Schutzschaltungen gegen Überspannung und transiente Spannungen. RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11... - Seite 23 Installation des Geräts 2.4.2 Anschluss an Gleichstrom Verbinden Sie die Erdungsklemme an der Stromquelle mit der Gehäusemasseklemme am Gerät. RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11...
-
Seite 24: Kommunikationsports
Ethernet-Port in Kupfertechnik Ethernet-Ports in Glasfasertechnik Ethernet-Ports in Kupfertechnik Der RUGGEDCOM RMC41 unterstützt zwei 10/100Base-TX Ethernet-Ports, die den Anschluss eines standardmäßigen ungeschirmten, paarweise verdrillten Kabels (UTP) der Kategorie 5 (CAT-5) mit RJ45-Steckverbinder zulassen. Die RJ45-Buchsen sind direkt mit der Gehäusemasse am Gerät verbunden und können ein geschirmtes, paarweise verdrilltes Kabel (STP) der Kategorie CAT-5 aufnehmen. -
Seite 25: Pinbelegung
Pin-Konfiguration des RJ45- Reserviert (nicht anschließen) Ethernet-Ports Daten senden- Reserviert (nicht anschließen) Reserviert (nicht anschließen) Technische Daten Technische Daten zu den lieferbaren Ethernet-Ports in Kupfertechnik finden Sie unter "Technische Daten für Ethernet-Port in Kupfertechnik (Seite 19)". RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11... -
Seite 26: Ethernet-Ports In Glasfasertechnik
Verbindung aufzubauen. Verfügbare Ports Tx-Steckverbinder Tx-Steckverbinder Rx-Steckverbinder Rx-Steckverbinder Abbildung 3.3 SC-Port Abbildung 3.4 ST-Port Technische Daten Die technischen Daten zu den verfügbaren Ethernet-Ports in Glasfasertechnik finden Sie unter "Technische Daten für Ethernet-Ports in Glasfasertechnik (Seite 19)". RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11... - Seite 27 Kommunikationsports 3.2 Ethernet-Ports in Glasfasertechnik RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11...
-
Seite 28: Technische Daten
264 V AC (T) kennzeichnet eine träge Sicherung. Gleiche Stromversorgung für AC und DC. Technische Daten für Ethernet-Port in Kupfertechnik Nachfolgend aufgeführt sind die technischen Daten der Ethernet-Ports in Kupfertechnik, die für den RUGGEDCOM RMC41 bestellt werden können. Geschwindigkeit 10/100Base-TX Steckverbinder RJ45... -
Seite 29: Unterstützte Netzwerkstandards
Sie 3 dBm. Um aus dem Spitzenwert den Durchschnittswert zu berechnen, subtrahieren Sie 3 dBm. • Die maximale Segmentlänge ist stark abhängig von Faktoren wie Faserqualität sowie der Anzahl an Verteilern und Spleißen. Wenden Sie sich an einen Siemens- Vertriebsmitarbeiter, um maximale Segmententfernungen zu ermitteln. 9/125 1300... -
Seite 30: Technische Daten - Mechanisch
19)". Technische Daten – mechanisch Gewicht 0,68 kg (1,5 lbs) Schutzart IP30 Gehäuse Verzinktes Stahlgehäuse 21 AWG Maßzeichnungen Hinweis Alle Maßangaben in Millimetern, sofern nicht anders angegeben. 90.4 80.1 73.7 62.2 58.4 70.7 Abbildung 4.1 Gesamtabmessungen RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11... - Seite 31 Technische Daten 4.7 Maßzeichnungen 67.3 62.2 92.5 58.4 82.2 35.6 11.4 Abbildung 4.2 Abmessungen bei Schalttafeleinbau RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11...
-
Seite 32: Zertifizierung
Zertifizierung Das RUGGEDCOM RMC41-Gerät wurde gründlich geprüft, um seine Konformität mit anerkannten Normen zu garantieren, und es hat die Zulassung von anerkannten Zulassungsbehörden erhalten. Zulassungen In diesem Abschnitt werden die Zulassungen für den RUGGEDCOM RMC41 aufgeführt. 5.1.1 Dieses Gerät ist von der CSA Group zertifiziert, um die Anforderungen der folgenden Standards zu erfüllen:... - Seite 33 Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-Chapter J – Radiological Health 5.1.5 ISED Hiermit erklärt Siemens AG, dass das vorliegende Gerät die Anforderungen des folgenden ISED-Standards (Innovation Science and Economic Development) in Kanada erfüllt: •...
-
Seite 34: Sonstige Zulassungen
• ISO 9001:2015 Qualitätsmanagementsysteme – Anforderungen 5.1.7 RoHS Für dieses Gerät hat Siemens AG erklärt, dass es die Anforderungen der folgenden RoHS-Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: • China RoHS 2 Verwaltungsmaßnahmen zur Kontrolle von Umweltverschmutzungen durch... - Seite 35 Von Siemens angegebene Prüfschärfe. IEEE 1613-konforme Prüfungen zur Ermittlung der Störfestigkeit gegen Belastung durch elektromagnetische Störungen Hinweis Der RUGGEDCOM RMC41 erfüllt die Anforderungen der Klasse 2 bei reinen Glasfaser- Konfigurationen und die Anforderungen der Klasse 1 bei Kupferports. Beschreibung Prüfstufen Gehäuse, Kontakt...
- Seite 36 Prüfung Db 95 % (nicht (feuchte Wärme, kondensierend), zyklisch) 55 °C (131 °F), 6 Zyklen IEC 60255-21-1 Schwingung 2 G bei 10-150 Hz Klasse 2 IEC 60255-21-2 Stoß 30 g bei 11 ms Klasse 2 RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11...
- Seite 37 Zertifizierung 5.2 Typprüfungen EMV und Umgebungsbedingungen RUGGEDCOM RMC41 Montagehandbuch, 04/2021, C79000-G8900-1010-11...
-
Seite 38: Weitere Informationen
Weitere Informationen Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (Service und Support) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Digital Industry Process Automation Postfach 48 48 90026 NÜRNBERG DEUTSCHLAND...
