3.4 Ofen montieren

Wenn die Kabine vorbereitet ist, wird der Ofen am vorbestimmten Ort ange-
ƒ
bracht.
Die Wand- bzw. Eckhalterung an der gewünschten Position montieren. Sicher-
ƒ
heitsabstände beachten!
Hängen Sie den Ofen in die Wandhalterung ein.
ƒ
Führen sie im Anschluss das Kabel mit dem vormontierten Stecker nach außer-
ƒ
halb der Kabine.
Sichern Sie den Ofen durch die beigelegten Blechschrauben an der jeweiligen
ƒ
Halterung.
Saunasteine einlegen
ƒ

Wandmontage

►
D
D
C
A
A

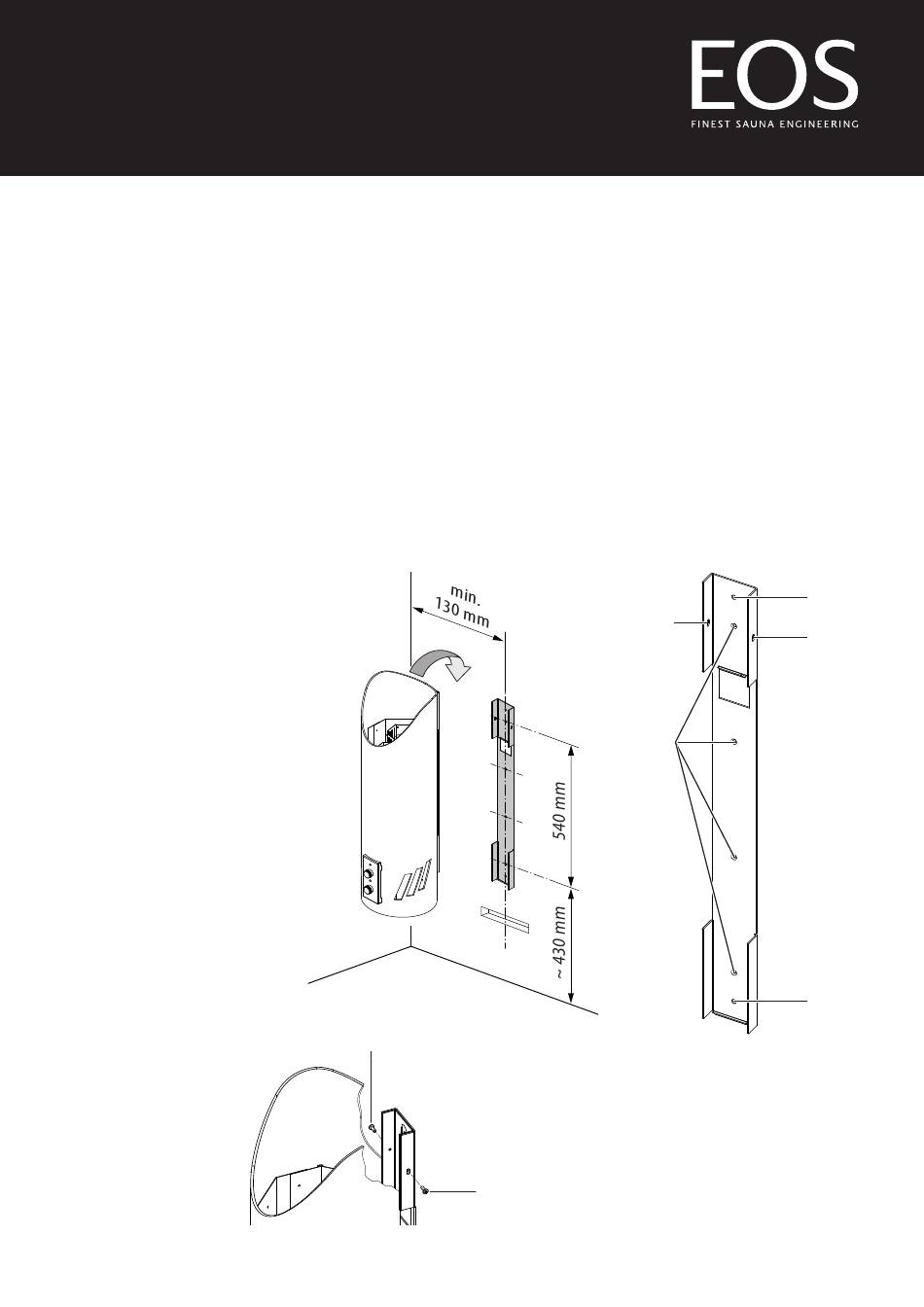

Bohrungen für Montage der Standardwandbefesti-
gung (4x Spanplattenschrauben 4x40)
B
Bohrungen nur relevant in Verbindung mit der
Eckbefestigung (Zubehör)
C
Bohrungen für Sicherungsschrauben
D
Sicherungsschrauben 4,2x9,5
B
C
B
