EOS Pipe Control Montage- Und Gebrauchsanweisungen Seite 34

Instandhaltung
DE-34
Den Anschlusskasten so ausrichten, dass er den Anschlagwinkel (A) berührt. Ist die
Steuereinheit korrekt ausgerichtet, lässt sich die Bedienblende und die hintere
Ofenbefestigung leicht montieren.

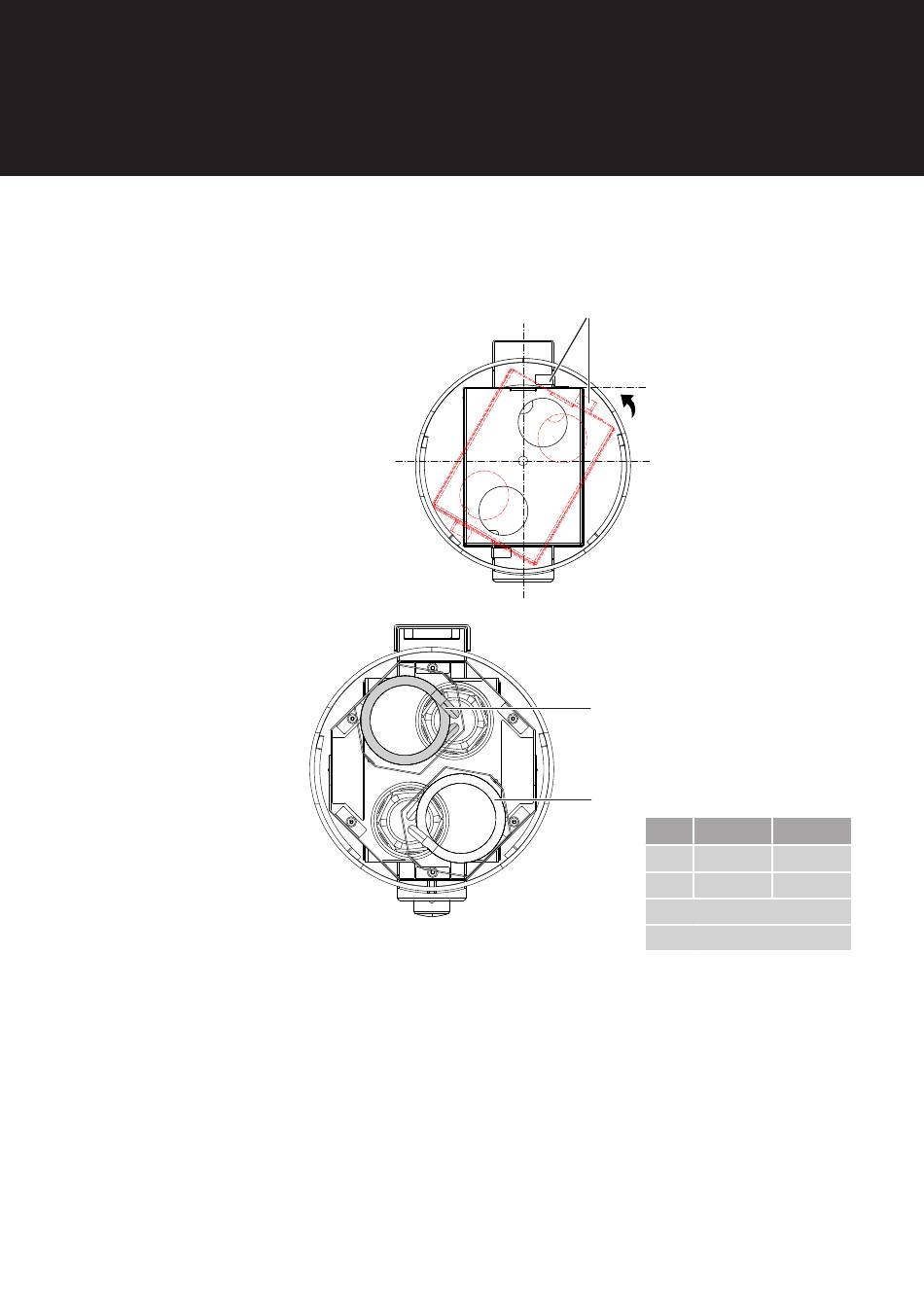

Draufsicht in den Ofen
Zuletzt montieren sie die Achsverlängerungen mit Loctite 243 Mittelfest (Normal) IDH
1335884 auf der Achse der Zeitschaltuhr und dem Thermostat und befestigen die
Drehknöpfe durch Anziehen der Schrauben an den Knöpfen.
► Heizgerät montieren
Anschlusskabel durch die Kabelverschraubung führen.
1.
Anschlusskabel anschließen.
2.
Heizgerät wieder in die Wandhalterung einhängen.
3.
Mit der Sicherungsschraube sichern.
4.
Steine einlegen.
5.
Saunaheizgerät ist wieder betriebsbereit.
6.
Montage- und Gebrauchsanweisung - EOS Pipe Control
A
A Anschlagwinkel
Anschlag
A
A Heizstab hinten
B Heizstab vorne
B
3 kW
A 1,5 kW
B
1,5 kW
1,5 kW = 20017027
2,0 kW = 20016544
3,5 kW
1,5 kW
2,0 kW
