Instandhaltung
DE-32

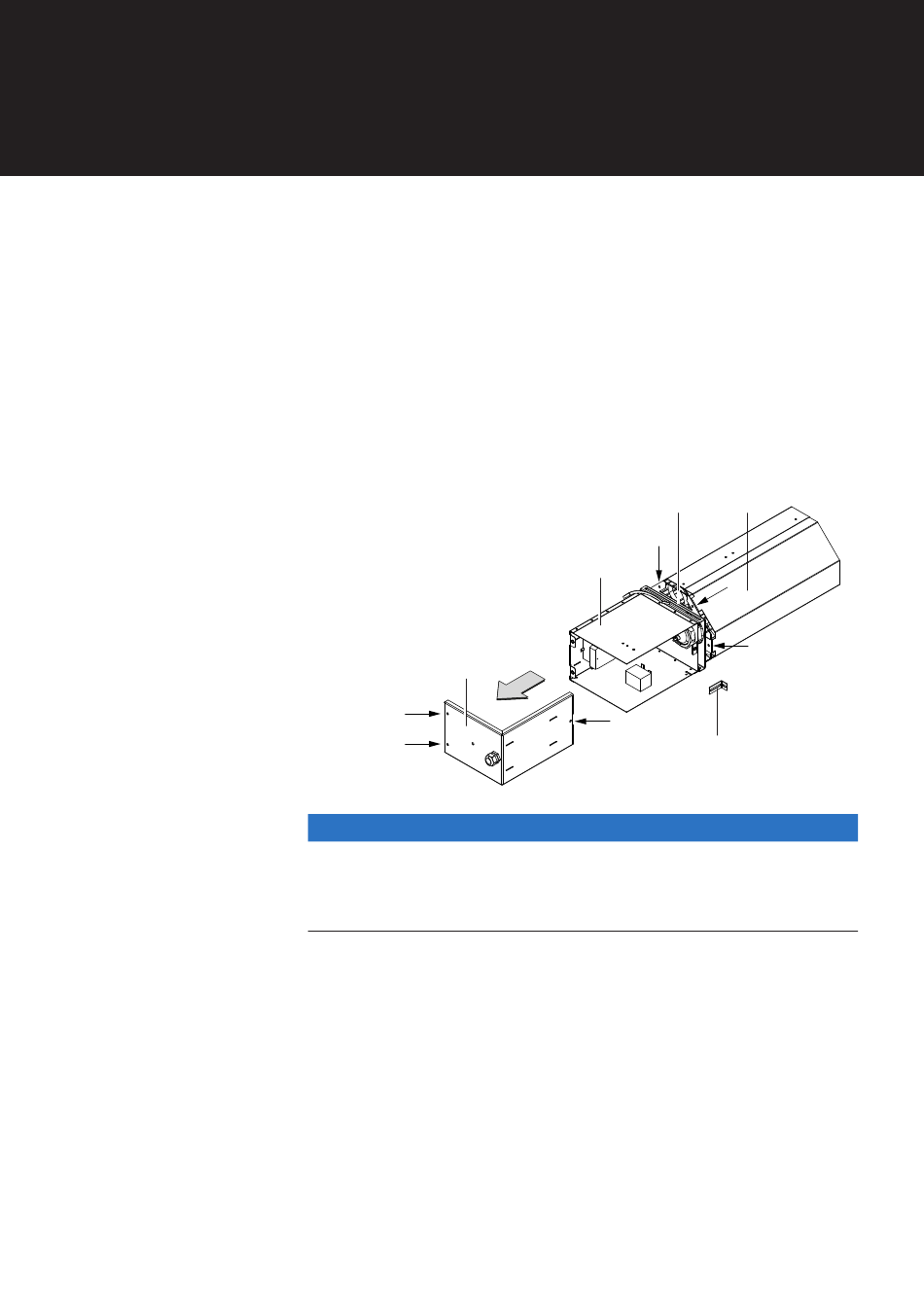

Demontieren des Innengehäuses
►
Um die Rohrheizkörper tauschen zu können, müssen sie zunächst den Anschlusskasten
öffnen.
Lösen Sie die drei Schrauben am Deckel (A), inkl. des Erdungswinkels (B).
1.
Im Anschluss lösen Sie die sechs Schrauben des Bodenblechs (D) am Innenman-
2.
tel.
Lösen Sie den Kabelbinder an der Kapillarrohrfühlerleitungen. Das Anschlusska-
3.
bel muss von der Anschlussklemme getrennt werden.
Nun können Sie den Innenmantel (E) vom Anschlusskasten (C) trennen.
4.
Legen Sie diesen hierzu auf die Seite.
5.
A Deckel Anschlusskasten
B Erdungswinkel
C Anschlusskasten
D Bodenblech
E Innenmantel
A
HINWEIS
Beschädigung der Kapillarrohrfühler
Achten Sie hierbei auf die Leitungen der Kapillarrohrfühler! Bei
ƒ
Unachtsamkeit können diese beschädigt werden.
Montage- und Gebrauchsanweisung - EOS Pipe Control
D C E
C
B
