Elektrische Installation
Netzanschluss 230 V ~
EOS Pipe Control - Montage- und Gebrauchsanweisung

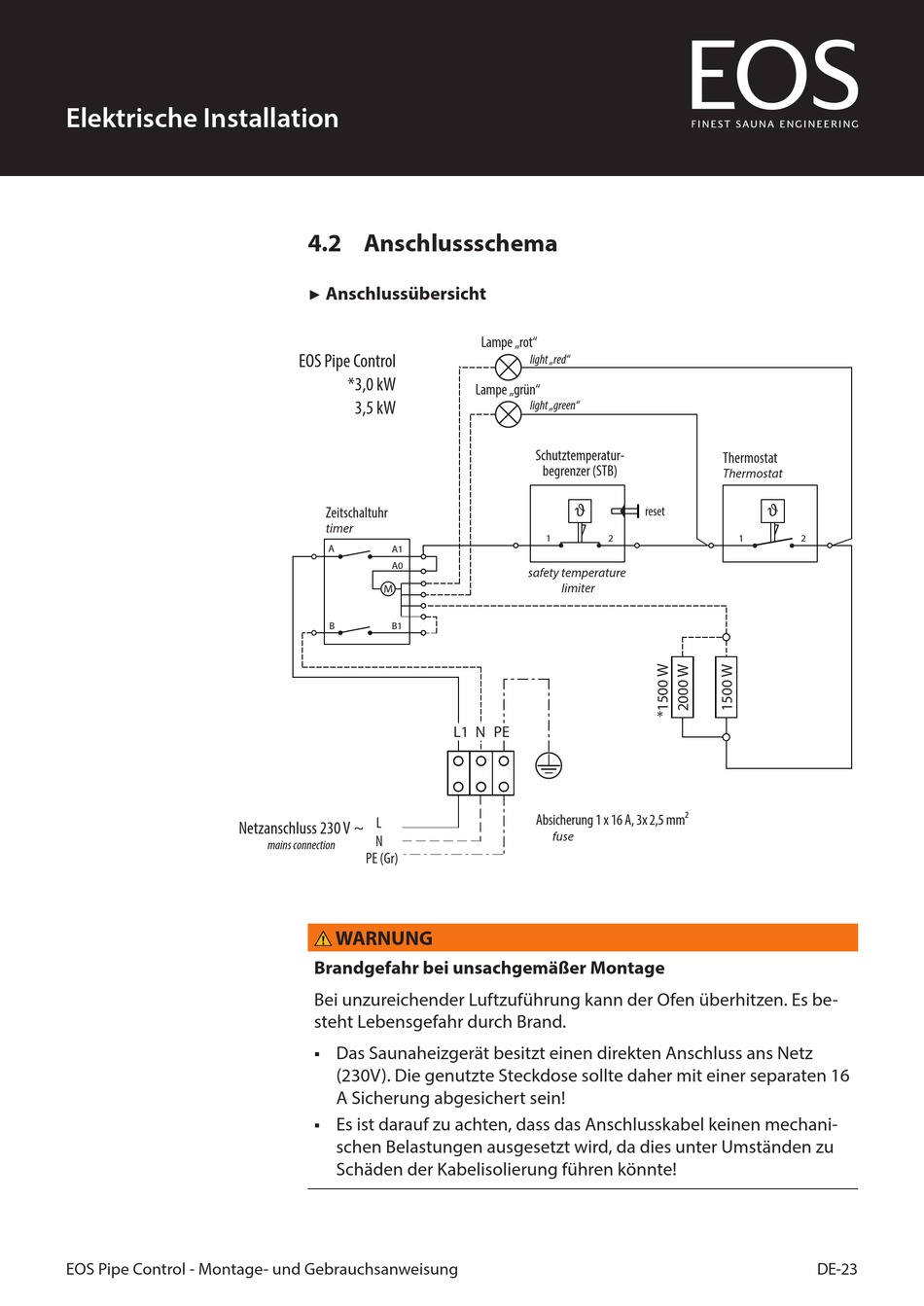

4.2 Anschlussschema
Anschlussübersicht
►
EOS Pipe Control
*3,0 kW
3,5 kW
Zeitschaltuhr
timer
A
A1
A0
M M
B B1
L
N
mains connection
PE (Gr)
WARNUNG
Brandgefahr bei unsachgemäßer Montage
Bei unzureichender Luftzuführung kann der Ofen überhitzen. Es be-
steht Lebensgefahr durch Brand.
Das Saunaheizgerät besitzt einen direkten Anschluss ans Netz
ƒ
(230V). Die genutzte Steckdose sollte daher mit einer separaten 16
A Sicherung abgesichert sein!
Es ist darauf zu achten, dass das Anschlusskabel keinen mechani-
ƒ
schen Belastungen ausgesetzt wird, da dies unter Umständen zu
Schäden der Kabelisolierung führen könnte!
Lampe „rot"
light „red"
Lampe „grün"
light „green"
Schutztemperatur-
begrenzer (STB)

1 2
safety temperature
limiter
L1 N PE
Absicherung 1 x 16 A, 3x 2,5 mm²
fuse
Thermostat
Thermostat

reset
1 2
