Montage
5.3 Wärmestrahler montieren
Der Wärmestrahler wird zusammengebaut und verpackt in einem Karton geliefert. Wenn die Kabi-
ne vorbereitet ist, wird der Wärmestrahler am Montageort ausgepackt und montiert.
Beachten Sie, dass der Emitter zerbrechlich ist. Packen Sie das Gerät aus und entfernen Sie die
Transportsicherungen erst unmittelbar vor der Montage.
Gerät auspacken
►
1. Den Strahler aus der Verpackung heraus-
nehmen.
2. Das Schutzgitter abnehmen (8 Schrauben
lösen) und zunächst neben dem Strahler
ablegen.
3. Alle Transportsicherungen und Schutzfoli-
en vorsichtig entfernen.
Gerät montieren
►
4. Eine rechteckige Öffnung 167 x 865 mm
senkrecht im Holz erstellen.
5. Sicherstellen, dass die Kabinenwand über
dem Strahler hohl ist, damit die Wärme
frei aufsteigen kann.
6. Ziehen Sie die vormontierte Leitung
durch die Wand nach oben.

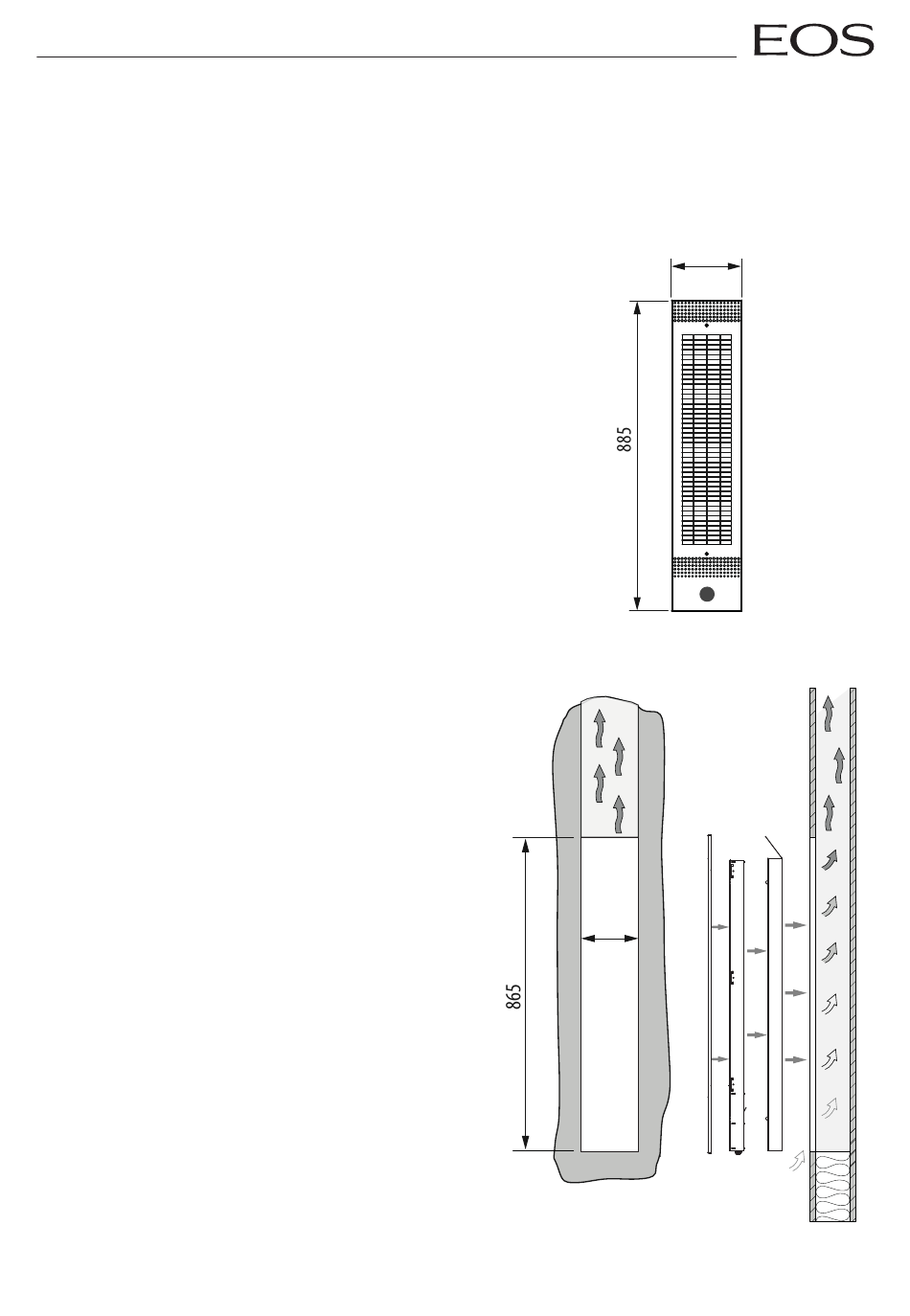

Vitae Protect+ Compact - Ansicht von vorne und von oben
200
Einbauöffnung und Wandkonstruktion
200
167
167
15
