Montage
DE-16

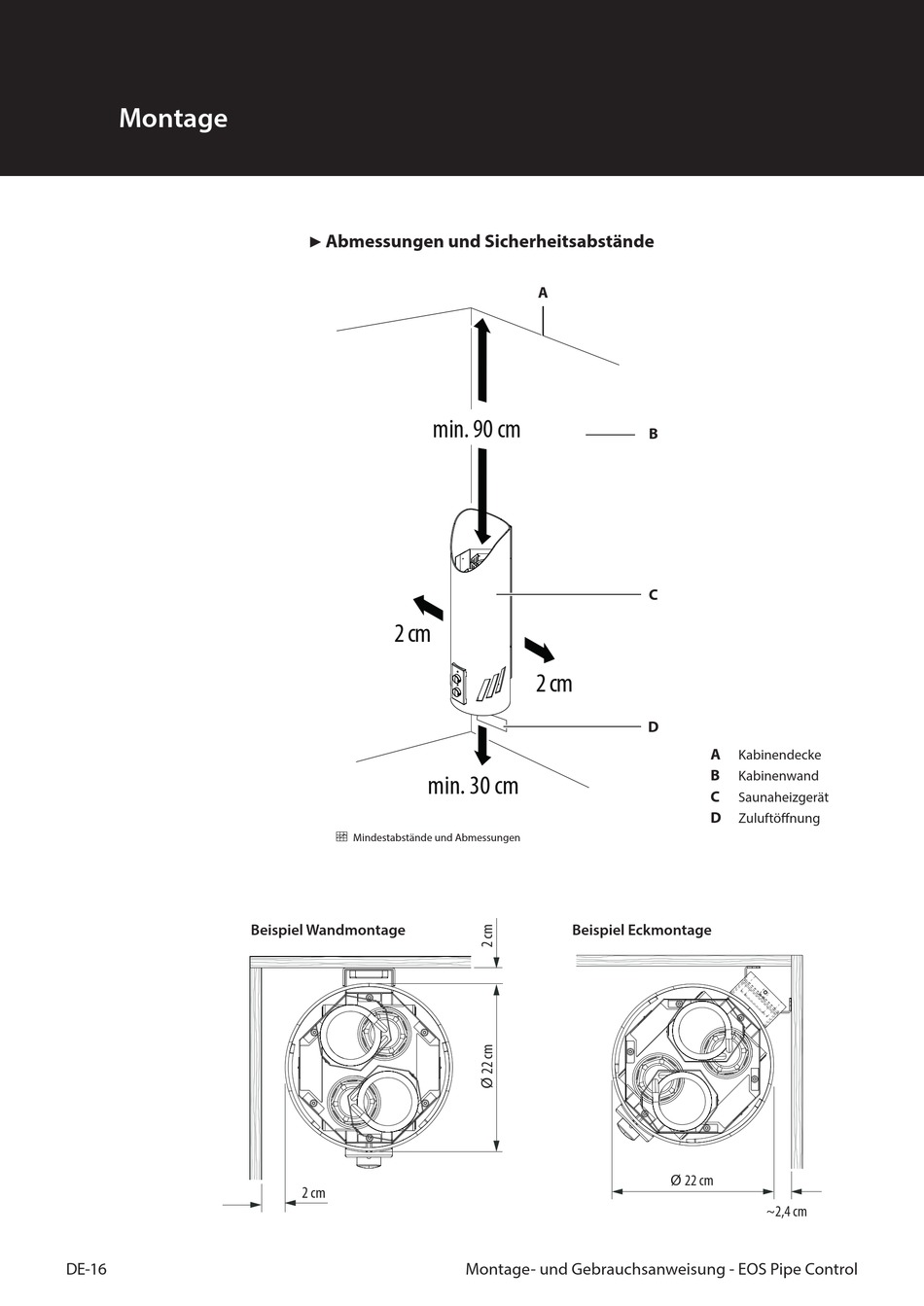

Abmessungen und Sicherheitsabstände
►
2 cm

Mindestabstände und Abmessungen
Beispiel Wandmontage
2 cm
A
min. 90 cm
2 cm
min. 30 cm
Beispiel Eckmontage
Montage- und Gebrauchsanweisung - EOS Pipe Control
B
C
D
A
Kabinendecke
B
Kabinenwand
C
Saunaheizgerät
D
Zuluftöffnung
Ø 22 cm
~2,4 cm
