EOS Pipe Control Montage- Und Gebrauchsanweisungen Seite 33

Instandhaltung
EOS Pipe Control - Montage- und Gebrauchsanweisung

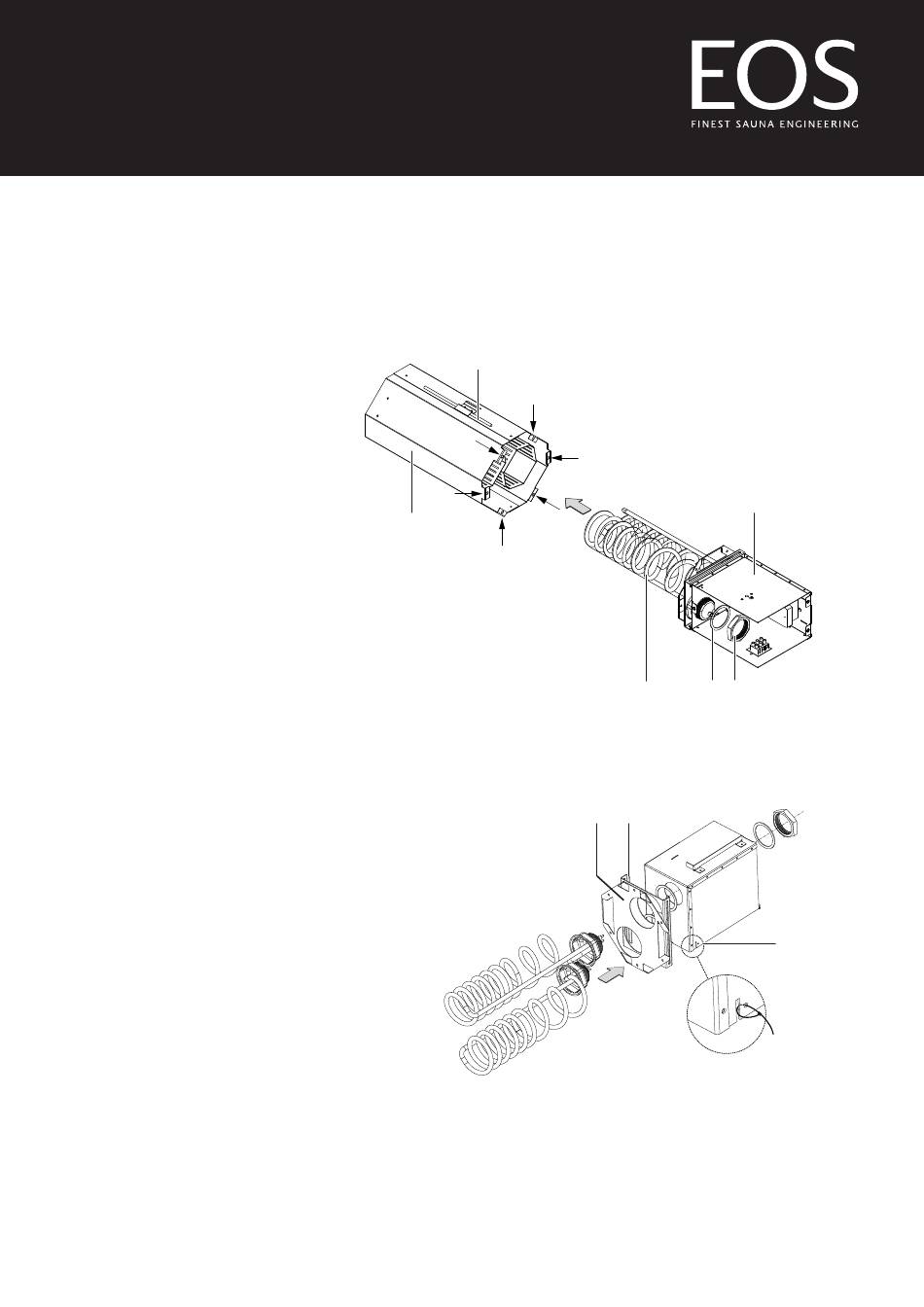

Demontieren der Rohrheizkörper
►
Nach dem Entfernen des Innenmantels ist es möglich, die Rohrheizkörper (RHK) vom
Anschlusskasten zu trennen.
Die Gegenmutter des Rohrheizkörpers mit geeignetem Werkzeug lösen, die Dichtung
entfernen und den Heizkörper herausziehen.
F
A
A Innenmantel
B Rohrheizkörper
C Dichtung
D Gegenmutter
E Anschlusskasten
Nachdem der defekte RHK getauscht wurde, montieren Sie wieder die Muttern inkl.
Dichtungen (im Inneren und auf der oberen Seite des Anschlusskastens).
Legen sie das Bodenblech auf das Hitzeschutzblech und führen die RHK mit den
Dichtungen in den Anschlusskasten ein.
F Kapillarrohrfühler
G Hitzeschutzblech
H Bodenblech
I Befestigung für Fühlerleitung
Montieren Sie mit geeigneten Werkzeug die Mutter im Inneren mit den Dichtungen.
Anschlusskabel an der Klemme montieren, Kabelverschraubung befestigen.
Im Anschluss führen Sie das Innengehäuse wieder über die RHK und montieren das
Bodenblech. Kapillarrohrfühlerleitungen mit Kabelbinder befestigen.
Danach verschließen die den Anschlusskasten, montieren den Erdungswinkel und
führen die Steuerungseinheit in das Außengehäuse.
E
B C D
H G
I
DE-33
