Instandhaltung
8.1 Rohrheizkörper austauschen
Achtung! Beachten Sie, dass die elektrische Verdrahtung ausschließlich durch
eine Elektrofachkraft erfolgen muss!
Im Falle einer Beschädigung ist es möglich, die Rohrheizkörper zu tauschen.
Dazu trennen Sie den Ofen vom Netz und lösen die Sicherungsschrauben an der
Wandhalterung und heben diesen aus der Halterung heraus.
Um die Rohrheizkörper zu tauschen, muss die Steuerungseinheit (Konsole) von dem
Außenmantel demontiert werden.

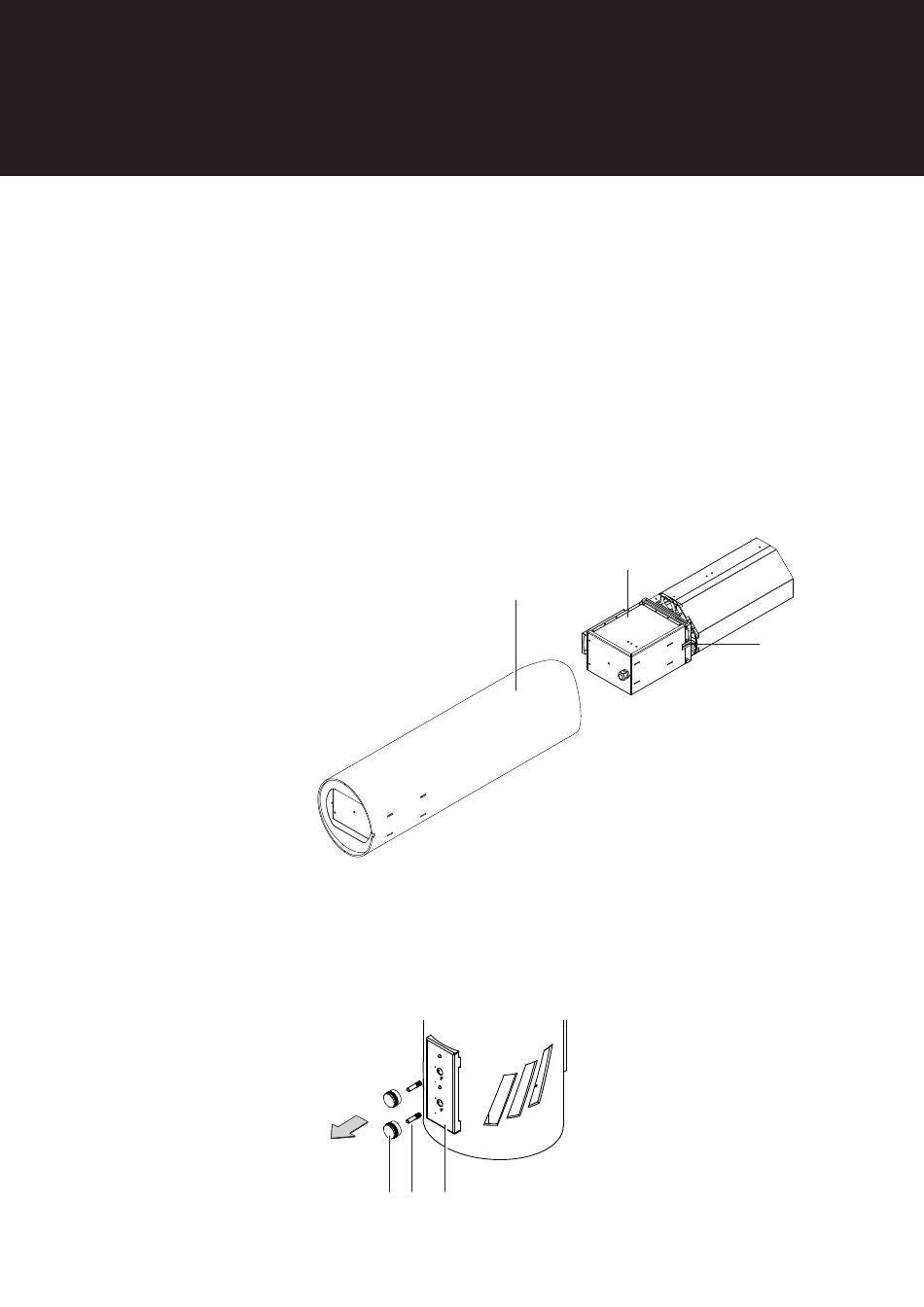

► Demontage der Konsole vom Außenmantel
Entfernen Sie zunächst die Drehknöpfe (A) inklusive der Achsverlängerungen (B).
1.
Dafür müssen Sie zuerst die Schrauben an den Drehknöpfen lösen. Im Anschluss
können Sie die Achsverlängerung mit einem geeigneten Werkzeug herausziehen.
A B C
Montage- und Gebrauchsanweisung - EOS Pipe Control
B
A
A Außenmantel kpl.
B Steuerungseinheit (Konsole)
C Erdungswinkel
A Drehknöpfe
B Achsverlängerung
C Bedienblende
