- Seite 1 S-Guard S-Guard Montage- und Gebrauchsanweisung Made in Germany IP x4 Druck Nr. 29344392de / 40.13...
-
Seite 2: Inhaltsverzeichnis
Bi-O Tec........................26 EURO ...........................27 Mythos S35 ........................28 Mythos S35 Vapor ......................29 Mythos S45 ........................30 Mythos S45 Vapor ......................31 Wirkungsweise des S-Guard ....................32 Kalibrieren des S-Guard ......................32 Normaler Saunabetrieb ......................33 Störung beim Aufheizen ....................33 Störungsbehebung ......................34 Änderung der Kalibrierung ....................34 LED - Anzeigen und deren Bedeutung ................35 Service Adresse ........................36... -

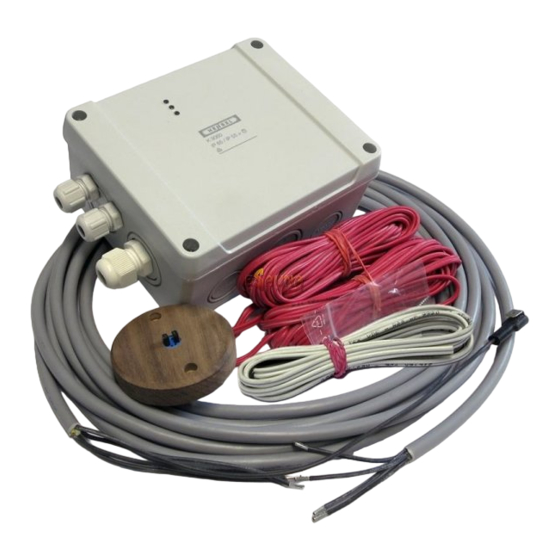

Seite 3: Lieferumfang
• Die elektrische Installation darf nur von erung ab. einem autorisierten Elektroinstallateur durchgeführt werden. Der S-Guard wird außerhalb der Sauna, • Es sind die Vorschriften Ihres Elektro- z.B. im Technikraum, angebracht und mit versorgungsunternehmens (EVU) sowie den mitgelieferten Temperaturfühlern ver- die einschlägigen VDE-Vorschriften (DIN bunden. -
Seite 4: Montage
Montage Legen Sie den Montageort für die Steuerein- heit fest. Wir empfehlen im Technikraum oder in der Nähe des Lastteils Ihrer Saunasteuerung. Bohren Sie die Löcher zur Befestigung der Steuereinheit gemäß unten stehenden Maß- angaben. 113 mm 6 mm 6 mm 97 mm 8 mm 8 mm... -
Seite 5: Elektromontage
Diese Arbeiten dürfen nur durch eine Elek- trofachkraft ausgeführt werden. Vor Beginn der Anschlussarbeiten die ge- samte Saunaanlade allpolig vom Netz tren- nen. Öffnen Sie das Gehäuse der S-Guard- Steuereinheit durch lösen der 4 Verschluss- schrauben. Öffnen Sie das Saunasteuergerät, wie in dessen Montageanleitung beschrieben. -
Seite 6: Installationsplan
Installationsplan S-Guard S-Guard ECON Emotec * die Leitungen liegen dem Gerät vor- konfektioniert bei Übersicht der Platine Reset T2 T1 0,1 AT PT1000 PT1000 Heater... -
Seite 7: Anschlussplan Bei Saunasteuerungen Mit Der Klemme S1 (Anschluss Eines Lsg Möglich)
S - Guard weiss Der Anschluss der Netzversorgung der S-Guard - Einheit erfolgt im Saunasteuergerät am Switch-Off. Hierzu die vorhandene Leitung zur Platine der Saunasteuerung an der linken Anschlussfah- ne des Switch-Off abziehen. Auf diese Anschlussfahne die lange Ader (1) der vorkonfektio- nierten Leitung zum S-Guard aufstecken. -
Seite 8: Anschlussplan Bei Saunasteuerungen Ohne, Oder Bereits Belegter Klemme S1
S - Guard weiss Der Anschluss der Netzversorgung der S-Guard - Einheit erfolgt im Saunasteuergerät am Switch-Off. Hierzu die vorhandene Leitung zur Platine der Saunasteuerung an der linken Anschlussfah- ne des Switch-Off abziehen. Auf diese Anschlussfahne die lange Ader (1) der vorkonfektio- nierten Leitung zum S-Guard aufstecken. -
Seite 9: Herkules Xl S120
Herkules XL S120 Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- tieren, sind diese Maße genau einzuhalten. 8 cm 8 cm A = Abstand zur Seitenwand (mind. 8 cm) + 33,5 cm 96 cm B = Abstand zur Rückwand (mind. -
Seite 10: Herkules Xl S120 Vapor
Herkules XL S120 vapor Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- tieren, sind diese Maße genau einzuhalten. 8 cm 8 cm A = Abstand zur Seitenwand (mind. 8 cm) + 33,5 cm 96 cm B = Abstand zur Rückwand (mind. -
Seite 11: Herkules Xl S50
XL S50 Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- tieren, sind diese Maße genau einzuhalten. 4 cm 4 cm A = Abstand zur Seitenwand (mind. 4 cm) + 58 cm 75 cm B = Abstand zur Rückwand (mind. -
Seite 12: Herkules Xl S50 Vapor
XL S50 Vapor Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- tieren, sind diese Maße genau einzuhalten. 4 cm 4 cm A = Abstand zur Seitenwand (mind. 4 cm) + 58 cm 75 cm B = Abstand zur Rückwand (mind. -
Seite 13: Herkules S60 / Corona S60
Herkules S60 Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- tieren, sind diese Maße genau einzuhalten. 4 cm 4 cm 51 cm A = Abstand zur Seitenwand (mind. 4 cm) + 37 cm B = Abstand zur Rückwand + 45 cm... -
Seite 14: Herkules S60 Vapor / Corona S60 Vapor
S 60 Vapor Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- tieren, sind diese Maße genau einzuhalten. 4 cm 53 cm 4 cm A = Abstand zur Seitenwand (mind. 4 cm) + 41 cm B = Abstand zur Rückwand + 30 cm... -
Seite 15: Herkules S25 / Corona S25
Herkules S25 Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- 4 cm tieren, sind diese Maße genau einzuhalten. 4 cm 40 cm A = Abstand zur Seitenwand (mind. 4 cm) + 5 cm B = Abstand zur Rückwand (mind. -
Seite 16: Herkules S25 Vapor / Corona S25 Vapor
S25 vapor Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- 4 cm tieren, sind diese Maße genau einzuhalten. 45 cm A = Abstand zur Seitenwand (mind. 4 cm) + 5 cm 4 cm B = Abstand zur Rückwand (mind. -
Seite 17: 34 G 750 Mm
34 G 750 Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- 10 cm 10 cm 75 cm tieren, sind diese Maße genau einzuhalten. A = Abstand zur Seitenwand (mind. 10 cm) + 63 cm B = Abstand zur Rückwand (mind. -
Seite 18: 34 G 1000 Mm
34 G 1000 Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- 10 cm 10 cm 100 cm tieren, sind diese Maße genau einzuhalten. A = Abstand zur Seitenwand (mind. 10 cm ) + 70 cm B = Abstand zur Rückwand (mind. -
Seite 19: Goliath
Goliath Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- 8 cm 8 cm 96 cm tieren, sind diese Maße genau einzuhalten. A = Abstand zur Seitenwand (mind. 8 cm) + 4,5 cm B = Abstand zur Rückwand (mind. -
Seite 20: Germanius
Germanius Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- 4 cm/*8cm tieren, sind diese Maße genau einzuhalten. 4 cm 62 cm A = Abstand zur Seitenwand (9 - 15 kW mind. 4 cm... -
Seite 21: Bi-O Germanius
Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- 4 cm/*8 cm tieren, sind diese Maße genau einzuhalten. 62 cm A = Abstand zur Seitenwand (9 - 15 kW mind. 4 cm 4 cm /*8 cm *18 kW mind. -
Seite 22: Euro Max
EURO Max Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- tieren, sind diese Maße genau einzuhalten. 4 cm 50 cm A = Abstand zur Seitenwand (mind. 4 cm) + 42 cm B = Abstand zur Rückwand + 40,0 cm... -
Seite 23: Bi-O Max
Bi-O Max Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- tieren, sind diese Maße genau einzuhalten. 4 cm 50 cm A = Abstand zur Seitenwand (mind. 4 cm) + 34 cm B = Abstand zur Rückwand + 44 cm... -
Seite 24: Thermotec
ThermoTec Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- 37,5 cm 8 cm 8 cm tieren, sind diese Maße genau einzuhalten. A = Abstand zur Seitenwand (mind. 8 cm) + 4 cm B = Abstand zur Rückwand 34,5 cm... - Seite 25 Fühlermontage ThermoTec Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- tieren, sind diese Maße genau einzuhalten. A = Abstand zur Seitenwand 60 cm B = Abstand zur Rückwand 36 cm Anschlussleitungen Den Fühlerhalter mit den beiden Füh-...
-
Seite 26: Bi-O Tec
BiO Tec Mindestabstände Die S-Guard -Fühler werden unter der Saunadecke montiert Achtung! Um eine fehlerfreie Funktion des S-Guard zu garan- 4 cm tieren, sind diese Maße genau einzuhalten. 45 cm 4 cm A = Abstand zur Seitenwand (mind. 4 cm) + 8 cm B = Abstand zur Rückwand 34,5 cm... -
Seite 27: Euro
Achtung! 46 cm 7 cm 7 cm Um eine fehlerfreie Funktion des S-Guard zu garan- tieren, sind diese Maße genau einzuhalten. A = Abstand zur Seitenwand (mind. 7 cm) + 43 cm B = Abstand zur Rückwand 29 cm Anschlussleitungen Den Fühlerhalter mit den beiden Füh-... -
Seite 28: Mythos S35
4 cm 42 cm 4 cm Achtung! Um eine fehlerfreie Funktion des S-Guard zu garant- Anschlussleitungen ieren, sind diese Maße genau einzuhalten A = Abstand zur Seitenwand (min. 4 cm) + 45 cm Rückwand B = Abstand zur Rückwand (min. 4 cm) + 35 cm Den Fühlerhalter mit den beiden Fühlern so montieren,... -
Seite 29: Mythos S35 Mit 2 Vapor
4 cm 60 cm 4 cm Achtung! Um eine fehlerfreie Funktion des S-Guard zu garant- ieren, sind diese Maße genau einzuhalten Anschlussleitungen A = Abstand zur Seitenwand (min. 4 cm) + 53,5 cm B = Abstand zur Rückwand (min. 4 cm) + 35 cm Rückwand... -
Seite 30: Mythos S45
4 cm 50 cm 4 cm Achtung! Um eine fehlerfreie Funktion des S-Guard zu garant- Anschlussleitungen ieren, sind diese Maße genau einzuhalten A = Abstand zur Seitenwand (min. 4 cm) + 49 cm Rückwand B = Abstand zur Rückwand (min. 4 cm) + 35 cm Den Fühlerhalter mit den beiden Fühlern so montieren,... -
Seite 31: Mythos S45 Mit 2 Vapor
4 cm 60 cm 4 cm Achtung! Um eine fehlerfreie Funktion des S-Guard zu garant- ieren, sind diese Maße genau einzuhalten Anschlussleitungen A = Abstand zur Seitenwand (min. 4 cm) + 57,5 cm B = Abstand zur Rückwand (min. 4 cm) + 35 cm Rückwand... -
Seite 32: Wirkungsweise Des S-Guard
Wirkungsweise des S-Guard Das Temperaturverhalten beim Aufwärmen der Kabine wird bei der Inbetriebnahme der Saunaanlage erfasst. Der S-Guard wird mit der dabei aufgezeich- T °C neten Temperaturkurve kalibriert. kalibrierte Bei jedem späteren Aufwärmen vergleicht Temperaturkurve S-Guard das momentane Temperaturverhal- abweichende ten mit der kalibrierten Temperaturkurve. -
Seite 33: Normaler Saunabetrieb
LED leuchtet dauernd steuerung in Betrieb genommen und die Ka- - grüne LED leuchtet dauernd binentemperatur ist unter 40° C, überwacht der S-Guard das Aufheizverhalten automa- - gelbe LED leuchtet dauernd tisch für ca 4 Minuten. Störung beim Aufheizen - rote... -
Seite 34: Störungsbehebung
Kalibrierung nicht mehr geändert wer- den. Wird die Saunaanlage jedoch baulich ver- ändert, (z.B. das Saunaheizgerät wird aus- gewechselt, oder an einem anderen Platz montiert) muss der S-Guard neu kalibriert werden. Verfahren Sie hierzu wie folgt: Voraussetzungen für die erneute Kalibrie- rung sind: •... -
Seite 35: Led - Anzeigen Und Deren Bedeutung
Vorsicht! Die Platine des S-Guard steht unter Spannung • Zum Einlesen der neuen Temperaturkurve: Reset 1. kurz die rechte Taste (T1) drücken T2 T1 2. innerhalb von 10 Sek. kurz die linke Taste (T2) drücken 3. innerhalb von 10 Sek beide Tasten gleichzeitig drücken... -
Seite 36: Recycling
Service-Abteilung einzuschicken. Senden Sie das Gerät stets mit diesem ausgefüllten Service Adresse Garantieschein ein. Eventuell entstehende Beförderungskosten für die EOS Saunatechnik GmbH Ein- und Rücksendung können von uns nicht über- Schneiderstriesch 1 nommen werden. 35759 Driedorf Außerhalb Deutschlands wenden Sie sich im Falle Germany eines Garantieanspruches bitte an Ihren Fachhänd-... -
Seite 37: Rücksende-Verfahren (Rma) - Hinweise Für Alle Rücksendungen
Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen! Sehr geehrte Kundin, sehr geehrter Kunde, wir wünschen Ihnen viel Freude mit den bestellten Artikeln. Für den Fall, dass Sie ausnahms- weise einmal nicht ganz zufrieden sein sollten, bitten wir Sie um genaue Beachtung der nach- stehenden Verfahrensabläufe.
