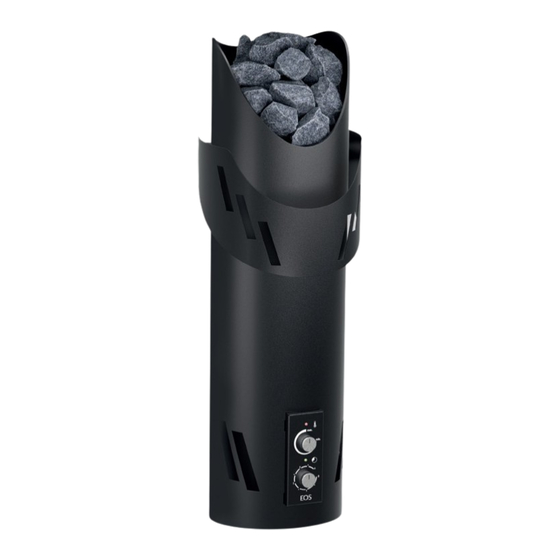

EOS Pipe Control Montage- Und Gebrauchsanweisungen
Vorschau ausblenden
Andere Handbücher für Pipe Control:
- Montage- und gebrauchsanweisungen (40 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für EOS Pipe Control
Inhaltszusammenfassung für EOS Pipe Control

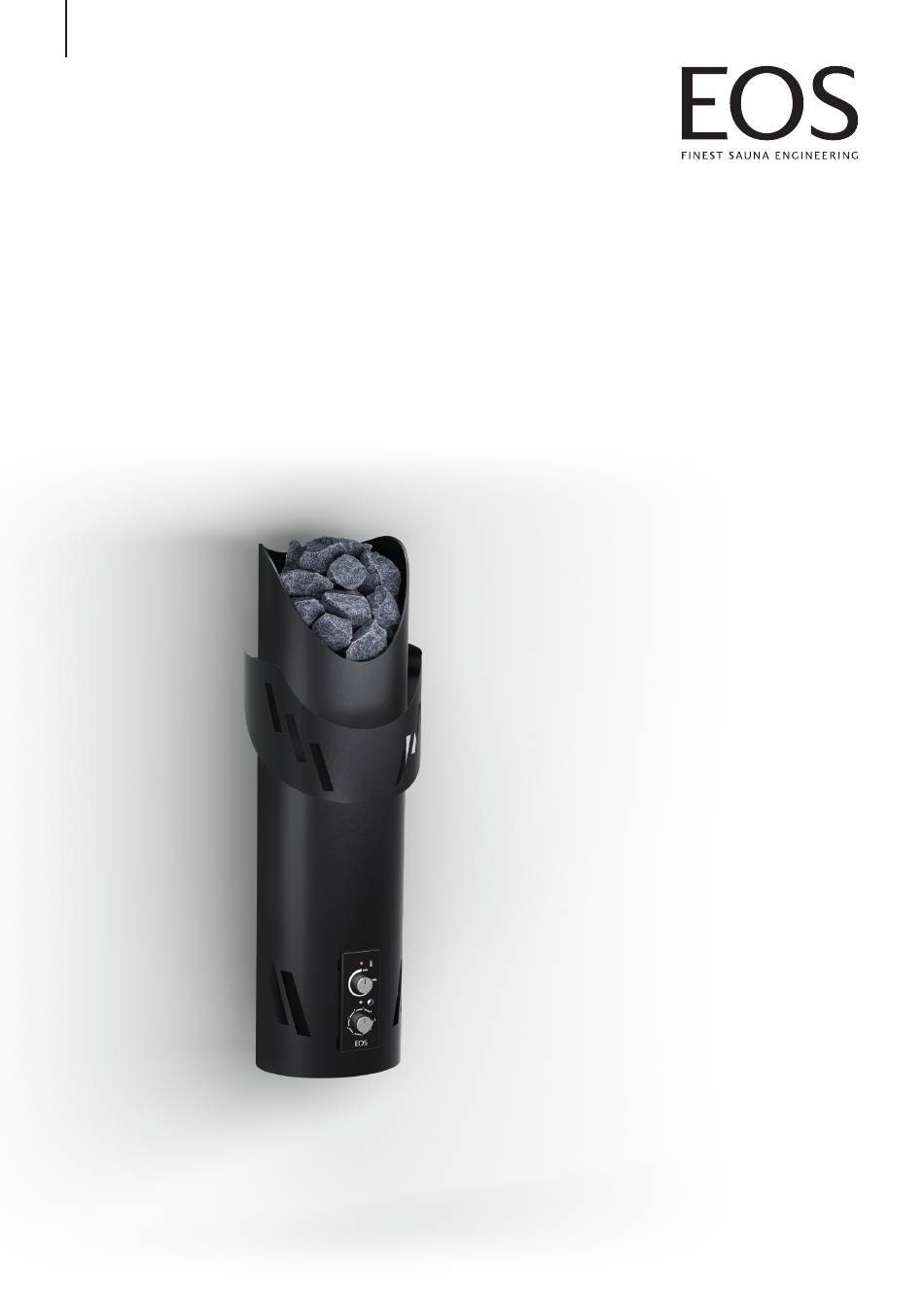

- Seite 1 EOS Pipe Control Saunaheizgerät Montage- und Gebrauchsanweisung...
- Seite 2 DE-2 Montage- und Gebrauchsanweisung - EOS Pipe Control...
- Seite 3 Mail service@eos-sauna.de www.eos-sauna.com Original Montageanweisung DE Das Urheberrecht an dieser Montageanweisung verbleibt bei der Firma EOS Saunatechnik GmbH. Schutzvermerk nach DIN ISO 16016: Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz.
- Seite 4 DE-4 Montage- und Gebrauchsanweisung - EOS Pipe Control...
- Seite 5 6.2 Sicherheitsabschaltung ....................27 Wartung 7.1 Reinigung ...........................28 7.2 Saunasteine prüfen ......................29 Instandhaltung 8.1 Rohrheizkörper austauschen ..................30 Fehlersuche und Beseitigung der Störungen ............35 10 Entsorgung ..........................36 11 Allgemeine Servicebedingungen (ASB) ............... 37 EOS Pipe Control - Montage- und Gebrauchsanweisung DE-5...
- Seite 6 Es kann nicht ausgeschlossen werden, dass heiße Steine oder Teile da- von aus dem Steinkorb fallen. Das Saunaheizgerät darf nicht auf einen Boden aus leicht brenn- ƒ barem Material (z. B. Laminat oder Kunststoffbodenbelag) platziert werden. Zweckmäßig im Bodenbereich sind Keramik- fliesen. DE-6 Montage- und Gebrauchsanweisung - EOS Control...
- Seite 7 Die Regelung erfolgt über die eingebaute Steuerung. ƒ Die Kabinenbeleuchtung mit der dazugehörenden Installation ƒ muss so ausgeführt werden, dass sie gefahrlos in einer Saunaka- bine genutzt werden kann. Stellen Sie sicher, dass die in Ihrem EOS Control - Montage- und Gebrauchsanweisung DE-7...
- Seite 8 Der Besuch einer Sauna-Kabine kann bei Personen mit gesundheit- lichen Beeinträchtigungen zu schweren Gesundheitsschäden bis zum Tod führen. Sauna-Besucher mit gesundheitlichen Beeinträchtigungen müs- ƒ sen vor dem Besuch einer Saunakabine einen Arzt konsultieren. DE-8 Montage- und Gebrauchsanweisung - EOS Control...
- Seite 9 Fähigkeiten nur unter Aufsicht gestartet werden oder wenn sie zuvor unterwiesen wurden und die resultierenden Gefahren verstehen. Kinder sowie nicht unterwiesene Personen dürfen keine Reini- ƒ gungs- und Wartungsarbeiten ausführen. EOS Control - Montage- und Gebrauchsanweisung DE-9...
- Seite 10 1.4 Normen und Vorschriften Eine Übersicht, welche Normen bei der Konstruktion und beim Bau des Saunaheiz- geräts beachtet wurden, finden Sie auf unserer Internetseite www.eos-sauna.com als Download beim jeweiligen Produkt. Darüber hinaus gelten die regionalen Vorschriften für die Montage und den Betrieb von Heizungs-, Sauna- und Dampfbadanlagen.
- Seite 11 Dieser Ofen mit integrierter Steuerung ist ausschließlich zur Erwärmung von Sauna- Kabinen bestimmt. EOS Pipe Control ist ein Wandofen und für Kabinen in der privaten Nutzung geeignet. Der Ofen ist nicht für eine Verwendung im Freien geeignet! Er darf nur in Saunakabinen betrieben werden und darf nicht Umgebungsbedingun- gen wie extremer Feuchtigkeit bzw.
- Seite 12 ƒ Beim ersten Aufheizen kann es zu einer leichten Geruchsbildung durch Ver- dunsten von Betriebsstoffen aus den Fertigungsprozessen kommen. Lüften Sie nach diesem Vorgang Ihre Kabine, bevor Sie mit dem Saunabad beginnen. DE-12 Montage- und Gebrauchsanweisung - EOS Pipe Control...
- Seite 13 8 Spanplattenschrauben 5 x 35, 2 Befestigungsschrauben M 6x20 1 Einheit Saunasteine G Montage- und Gebrauchsanweisung Gesamtansicht des Saunaofens und Lieferumfang 2.7 Zubehör (optional) Zubehör Isometrie Art.-Nr. Farbe anthrazit 949026 Berührungsschutz (Reling) 949003 schwarz rostbraun 949027 EOS Pipe Control - Montage- und Gebrauchsanweisung DE-13...
- Seite 14 0,75 mA je kW Heizleistung Verwendungsbereich Saunaofen für den Einsatz in privaten Saunen Absicherung Saunaheizgerät 1 x 16 A Verbindung Netz – Saunaheizgerät 3 x 2,5 mm² Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte in mm² Kupferleitung. DE-14 Montage- und Gebrauchsanweisung - EOS Pipe Control...
- Seite 15 Das Heizgerät muss am oberen Rand mit einem Ofenschutz umrahmt werden. ƒ Dieser verhindert das versehentliche Berühren des Ofens an den heißesten Stellen. Erforderliche Ofenleistung ist vom Kabinenvolumen abhängig. Siehe hierzu ƒ Technische Daten. EOS Pipe Control - Montage- und Gebrauchsanweisung DE-15...
- Seite 16 Abmessungen und Sicherheitsabstände ► min. 90 cm 2 cm 2 cm Kabinendecke Kabinenwand min. 30 cm Saunaheizgerät Zuluftöffnung Mindestabstände und Abmessungen Beispiel Wandmontage Beispiel Eckmontage Ø 22 cm 2 cm ~2,4 cm DE-16 Montage- und Gebrauchsanweisung - EOS Pipe Control...
- Seite 17 Höhe: 20-25 cm über dem Kabinenboden ƒ Wenn dennoch zu wenig frische Luft zum Ofen gelangt, muss ein Lüfter außerhalb der Kabine an der Öffnung angebracht werden. min. 30 cm ~20-25 cm Mögliche Positionen der Zuluftöffnung EOS Pipe Control - Montage- und Gebrauchsanweisung DE-17...
- Seite 18 Unterlegscheiben, sind zu lösen und anschließend zu entsorgen. Transportsicherungs- schrauben silber (Ofen) Wandhalterung von der Spanplatte lösen und für die weitere Ofenmontage bereit- legen. Verpackungsinhalte und Spanplatte können entsorgt werden. Spanplatte Wandhalterung Spanplattenschrauben silber (Befestigung Wandhalterung) DE-18 Montage- und Gebrauchsanweisung - EOS Pipe Control...
- Seite 19 Sichern Sie den Ofen durch die beigelegten Blechschrauben an der jeweiligen ƒ Halterung. Saunasteine einlegen ƒ Wandmontage ► Bohrungen für Montage der Standardwandbefesti- gung (4x Spanplattenschrauben 4x40) Bohrungen nur relevant in Verbindung mit der Eckbefestigung (Zubehör) Bohrungen für Sicherungsschrauben Sicherungsschrauben 4,2x9,5 EOS Pipe Control - Montage- und Gebrauchsanweisung DE-19...
- Seite 20 Wandbefestigung vom Ofen an die Wandhalterung mit den beiden Befesti- ƒ gunsschrauben (E) montieren. Ofen einhängen und das Sicherungsblech (C) mit der Sicherungsschraube (D) ƒ verbinden und sichern. Wandhalterung 8 Spanplattenschrauben 5x35 Sicherungsblech Sicherungsschraube 4,2x9,5 2 Befestigungsschrauben 5x35 DE-20 Montage- und Gebrauchsanweisung - EOS Pipe Control...
- Seite 21 Zwischenräumen bis zur Höhe der Oberkante auflegen. Steine nicht auf den Rand legen. Die Luft- zirkulation darf nicht behindert werden. Die Steine so legen, dass sie keinen übermäßigen Druck auf Heizstäbe ausüben. EOS Pipe Control - Montage- und Gebrauchsanweisung DE-21...
- Seite 22 Sollte bei Inbetriebnahme der FI-Schalter auslösen, muss die elektrische Installation nochmals überprüft werden. Für den ordnungsgemäßen Anschluss des Ofens ist der Elektroinstallateur verantwortlich und somit ist eine Haftung durch den Hersteller ausgeschlossen. DE-22 Montage- und Gebrauchsanweisung - EOS Pipe Control...
- Seite 23 (230V). Die genutzte Steckdose sollte daher mit einer separaten 16 A Sicherung abgesichert sein! Es ist darauf zu achten, dass das Anschlusskabel keinen mechani- ƒ schen Belastungen ausgesetzt wird, da dies unter Umständen zu Schäden der Kabelisolierung führen könnte! EOS Pipe Control - Montage- und Gebrauchsanweisung DE-23...
- Seite 24 Betrieb tritt keine Geruchsbelästigung mehr auf. Einschalten ► Saunaofen am Drehknopf der Zeitschaltuhr einschalten und die gewünschte Heizzeit einstellen. Temperatur über den Drehknopf am Thermostat einstellen. Siehe hierzu Kapitel 6 Bedienung. DE-24 Montage- und Gebrauchsanweisung - EOS Pipe Control...
- Seite 25 Warten Sie nach jedem Aufguss ca. 10 Minuten bis zum nächsten Aufguss. Erst dann haben sich die Saunasteine wieder ausreichend erhitzt. Empfehlung: Beim Aufguss sollten nicht mehr als ca. 10 cl Wasser je m³ Kabinenvolu- men verdampft werden. EOS Pipe Control - Montage- und Gebrauchsanweisung DE-25...
- Seite 26 Sie die Reaktionszeit. Wir empfehlen, durch praktische Versuche die Einstellung zu finden, die eine für Sie angenehme Temperatur gewährleistet. Achten Sie darauf, dass die Temperatur Ihrem persönlichen Wärmeempfinden möglichst optimal entspricht. DE-26 Montage- und Gebrauchsanweisung - EOS Pipe Control...
- Seite 27 Saunaheizgerät führen. Fehlerbehebung und Reset bzw. Bedienung des STB und der ƒ Reset-Taste nur durch ausgebildetes Fachpersonal. Ursache der Überhitzung vor dem Reset beseitigen. ƒ Saunaheizgerät zunächst min. 30 Minuten abkühlen lassen. ƒ EOS Pipe Control - Montage- und Gebrauchsanweisung DE-27...
- Seite 28 Öffnungen und Abstrahlbleche von Flusen und Staub befreien. Durch das An- saugen der Frischluft können sich Öffnungen leicht zusetzen. Dadurch wird die Luftkonvektion des Saunaofens eingeschränkt und es können unzulässige Tempe- raturen auftreten. DE-28 Montage- und Gebrauchsanweisung - EOS Pipe Control...
- Seite 29 Jeden Stein auf Beschädigung kontrollieren. Bei starker Beschädigung den Stein aussortieren. Aussortierte Steine ersetzen. Alle Saunasteine unter kaltem Wasser abwaschen. Steine einzeln locker einlegen, so dass viele Zwischenräume entstehen und die Luft gut zirkulieren kann, siehe Inbetriebnahme. EOS Pipe Control - Montage- und Gebrauchsanweisung DE-29...
- Seite 30 Entfernen Sie zunächst die Drehknöpfe (A) inklusive der Achsverlängerungen (B). Dafür müssen Sie zuerst die Schrauben an den Drehknöpfen lösen. Im Anschluss können Sie die Achsverlängerung mit einem geeigneten Werkzeug herausziehen. A Drehknöpfe B Achsverlängerung C Bedienblende DE-30 Montage- und Gebrauchsanweisung - EOS Pipe Control...
- Seite 31 Nun ist die Fixierung des Innenlebens aufgehoben und Sie können die komplette Steuereinheit nach oben aus dem Ofen herausnehmen. Bitte vorsichtig vorgehen, um Beschädigungen an der Lackierung zu vermeiden. A Innenmantel B Kapillarrohrfühler C Anschlusskasten D Außenmantel EOS Pipe Control - Montage- und Gebrauchsanweisung DE-31...
- Seite 32 Legen Sie diesen hierzu auf die Seite. A Deckel Anschlusskasten B Erdungswinkel C Anschlusskasten D Bodenblech E Innenmantel HINWEIS Beschädigung der Kapillarrohrfühler Achten Sie hierbei auf die Leitungen der Kapillarrohrfühler! Bei ƒ Unachtsamkeit können diese beschädigt werden. DE-32 Montage- und Gebrauchsanweisung - EOS Pipe Control...
- Seite 33 Im Anschluss führen Sie das Innengehäuse wieder über die RHK und montieren das Bodenblech. Kapillarrohrfühlerleitungen mit Kabelbinder befestigen. Danach verschließen die den Anschlusskasten, montieren den Erdungswinkel und führen die Steuerungseinheit in das Außengehäuse. EOS Pipe Control - Montage- und Gebrauchsanweisung DE-33...
- Seite 34 Drehknöpfe durch Anziehen der Schrauben an den Knöpfen. ► Heizgerät montieren Anschlusskabel durch die Kabelverschraubung führen. Anschlusskabel anschließen. Heizgerät wieder in die Wandhalterung einhängen. Mit der Sicherungsschraube sichern. Steine einlegen. Saunaheizgerät ist wieder betriebsbereit. DE-34 Montage- und Gebrauchsanweisung - EOS Pipe Control...
- Seite 35 Fehlersuche und Störungen Fehlersuche und Störungen Fehler Ursache Störungsbeseitigung Der Ofen braucht sehr lang, Ein oder mehrere Heizstäbe Defekte Rohrheizkörper durch bis die Kabine heiß ist. sind defekt. Fachkraft austauschen lassen. Zwischen den Saunasteinen Die Saunasteine neu auflegen. sind zu wenig Hohlräume. Die Belüftung ist unzurei- Zuluftöffnungen anbringen.
- Seite 36 Recycling zugeführt werden. Folgende Materialien fallen an: ƒ Papier / Pappe / Karton / Holz ƒ Kunststofffolie / Kunststoff Altgerät ► Das Altgerät muss bei der lokalen Abnahmestelle für Elektro-Altgeräte abgegeben werden. Zusätzlicher Entsorgungshinweis für gewerbliche Nutzer Weitere Entsorgungshinweise finden Sie unter www.eos-sauna.com/recycling DE-36...
- Seite 37 Allgemeine Servicebedingungen Allgemeine Servicebedingungen (ASB, Stand 08-2018) I. Geltungsbereich Diese Servicebedingungen gelten für Serviceabwicklungen inklusive Überprüfung und Reparaturen von Reklamationen, soweit nicht im Einzelfall abweichende Verein- barungen schriftlich getroffen sind. Für alle unsere − auch zukünftigen − Rechtsbe- ziehungen sind ausschließlich die nachfolgenden Servicebedingungen maßgebend. Entgegenstehende Bedingungen des Bestellers erkennen wir nicht an, es sei denn, wir stimmen ihrer Geltung ausdrücklich schriftlich zu.
- Seite 38 Beanstandungen an unseren Produkten sind bei dem zuständigen Fachhändler an- zuzeigen und werden ausschließlich über diesen abgewickelt. Ergänzend zu den vor- stehenden Servicebedingungen gelten die Allgemeinen Geschäftsbedingungen des Technikherstellers in ihrer jeweils gültigen Fassung, die unter www.eos-sauna.com/agb abgerufen werden können. DE-38...
- Seite 40 made in Germany Stand 21/2024 IPx4 Druck-Nr. 2901 5366 Technische Änderungen vorbehalten...
