Montage
EOS Pipe Control - Montage- und Gebrauchsanweisung
3.2 Zu- und Abluftöffnungen
In der Kabine müssen Zu- und Abluftöffnungen angebracht werden, damit genügend
Luft in die Kabine gelangt und der Ofen nicht überhitzt.
Die erforderliche Größe der Zu- und Abluftöffnungen ist von der Ofenleistung abhän-
gig, siehe hierzu Technische Daten.
WARNUNG
Brandgefahr durch Überhitzung
Bei unzureichender Luftzuführung kann der Ofen überhitzen. Es be-
steht Lebensgefahr durch Brand.
Für ausreichend Ventilation durch Zu- und Abluftöffnungen
ƒ
sorgen. Ggf. Lüfter montieren.
Kabine nur in Betrieb nehmen, wenn alle Zu- und Abluftöffnun-
ƒ
gen geöffnet sind.
HINWEIS
Heizprozess dauert sehr lang
Wenn der Aufheizprozess sehr lange dauert, erhält der Ofen unzurei-
chend Luft.
Es muss min. das 5-fache des Kabinenvolumens an Luft pro
ƒ
Stunde ausgetauscht werden.
In der Kabine müssen Zu- und Abluftöffnungen angebracht werden, damit genügend
Luft in die Kabine gelangt und der Ofen nicht überhitzt.
Die erforderliche Größe der Zu- und Abluftöffnungen ist von der Ofenleistung
abhängig, siehe hierzu 4. Technische Daten
Je nach Standort des Ofens muss die Zuluft-Öffnung unter dem Ofen angebracht
werden.
► Ofen hängt an der Kabinenwand
Folgende Kriterien muss die Zuluftöffnung erfüllen:
Lage: Unter dem Ofen, wie in Abb. dargestellt
ƒ
Höhe: 20-25 cm über dem Kabinenboden
ƒ
Wenn dennoch zu wenig frische Luft zum
Ofen gelangt, muss ein Lüfter außerhalb
der Kabine an der Öffnung angebracht
werden.


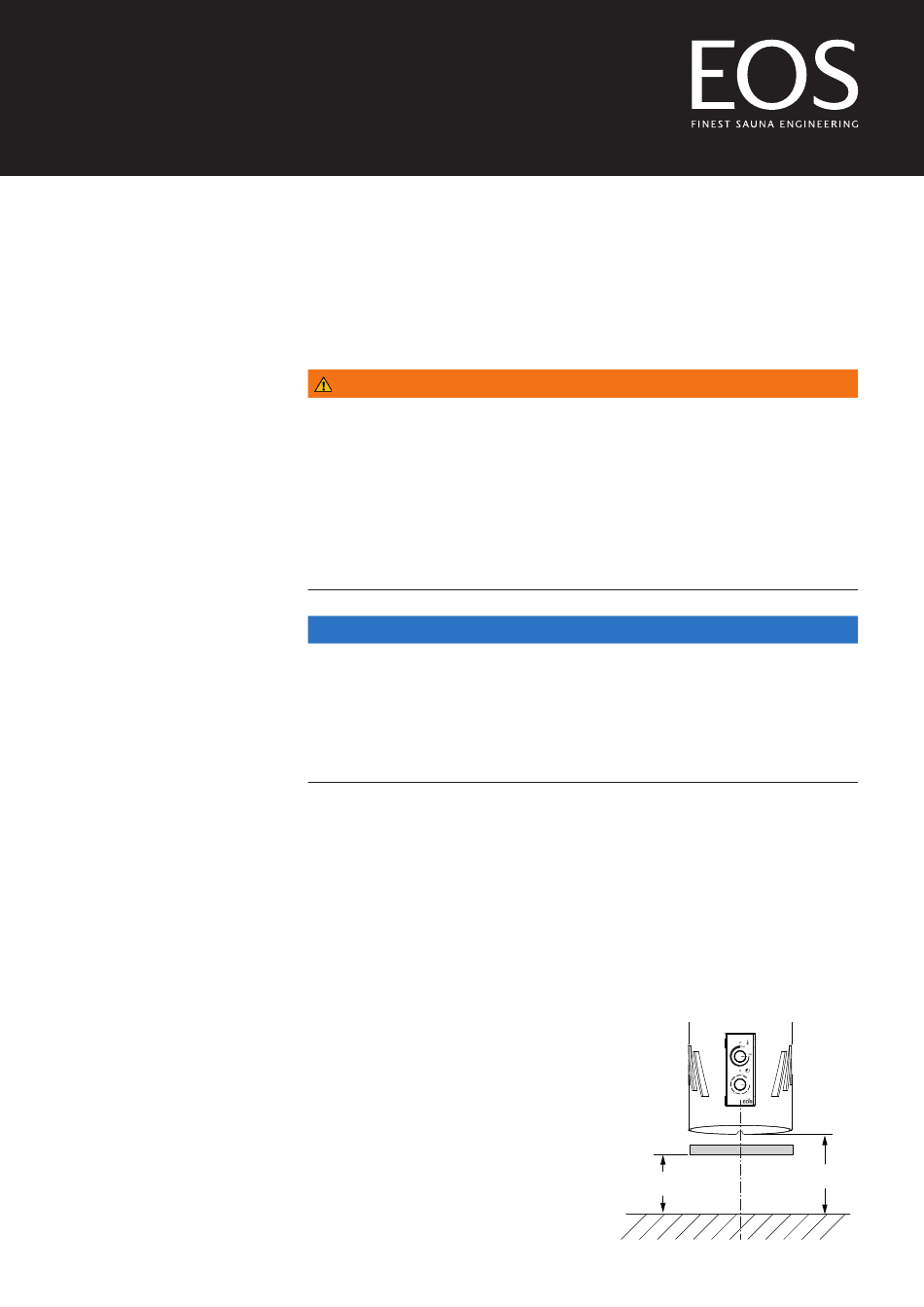

Mögliche Positionen der Zuluftöffnung
3
4
0
2
1
min. 30 cm
~20-25 cm
