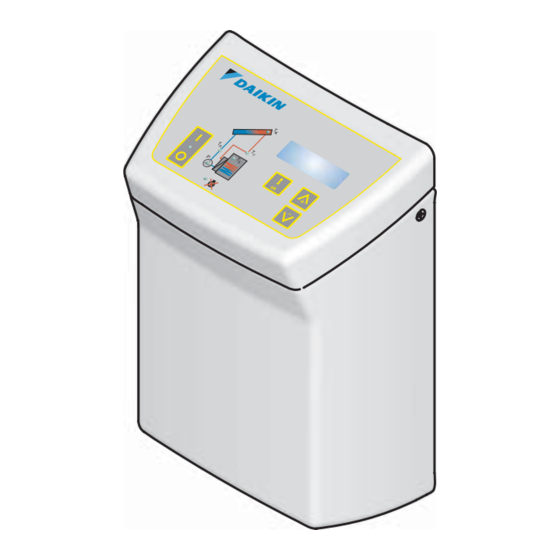

- Seite 1 Bedienungs- und Installationsanleitung Regelungs- und Pumpeneinheit für Solaranlagen Bedienungs- und Installationsanleitung Deutsch Regelungs- und Pumpeneinheit für Solaranlagen EKSR3PA EKSRDS1A...
-
Seite 3: Inhaltsverzeichnis
Endgültige Stilllegung ................20 EKSR3PA+EKSRDS1A Bedienungs- und Installationsanleitung Regelungs- und Pumpeneinheit für Solaranlagen... - Seite 4 Stichwortverzeichnis ..............39 Bedienungs- und Installationsanleitung EKSR3PA+EKSRDS1A Regelungs- und Pumpeneinheit für Solaranlagen...
-
Seite 5: Sicherheit
Inbetriebnahme beginnen oder Eingriffe in der Anlage vornehmen. Mitgeltende Dokumente Nachfolgend aufgeführte Dokumente sind Teil der technischen Dokumentation des DAIKIN Solarsystems und ebenfalls zu beachten. Die Dokumente sind im Lieferumfang der jeweiligen Komponenten enthalten. – Luft-Wasser-Wärmepumpe EKHBH*/ EKHBX*; Bedienungs- und Installationsanleitungen. -
Seite 6: Gefahren Vermeiden
Sicherheit Gefahren vermeiden DAIKIN Solaranlagen sind nach dem Stand der Technik und den anerkannten technischen Regeln gebaut. Dennoch können bei unsachgemäßer Verwendung Gefahren für Leib und Leben von Personen sowie Sachbeschädigungen entstehen. Zur Vermeidung von Gefahren, DAIKIN Solaranlagen nur montieren und betreiben: –... -
Seite 7: Produktbeschreibung
EKSFLP12A EKSR3PA EKSGFL EKHWS* Power EKHWE* Mains EKSOLHWAV1 Bild 2-1 Standardaufbau einer DAIKIN Solaranlage (der wechselseitige Anschluss wird von DAIKIN empfohlen) Solar Kollektorfeld EKHB* Inneneinheit der Luft-Wasser- MAG Membrandruckausdehnungsgefäß (bauseits) Solar-Vorlaufleitung (oben am Kollektor) Wärmepumpe Kollektorkreispumpe Solar-Rücklaufleitung (unten am Kollektor) -
Seite 8: Kurzbeschreibung
Detaillierte Informationen zu den Speicherbehältern finden Sie in der Installations- und Bedienungs- anleitung des jeweiligen Gerätes. Elektronische Regelung Die vollelektronische Regelung der Regelungseinheit EKSR3PA sorgt für eine optimale Solarwärmenutzung (Warmwasserer- wärmung) und die Einhaltung aller betrieblichen Sicherheitsaspekte. Die für einen komfortablen Betrieb erforderlichen Parameter sind bereits ab Werk voreingestellt. -
Seite 9: Zubehör
Warmwasserspeicher EKHWE*/EKHWS*. Bestehend aus: – Plattenwärmetauscher – Umwälzpumpe – Montagematerial Bild 2-4 Solar-Anschlussset EKSOLHWAV1 Solarmodul EKRP1HBAA Zum Anschluss der Luft-Wasser-Wärmepumpe EKHBH*/ EKHBX* an das DAIKIN Solarsystem. Bestehend aus: – Solarplatine – Anschlusskabel – Montagematerial Bild 2-5 Solarmodul EKRP1HBAA Zubehör FlowSensor EKSFLP12A Zur Messung der Durchflussmenge und der Vorlauftemperatur. -
Seite 10: Montage
Montage Anlagenkonzepte Montage DAIKIN Solaranlagen werden in der Regel nach einem der nachfolgend dargestellten Anlagenkonzepte aufgebaut. 3.1.1 Parallelschaltung Bild 3-1 Wechselseitig angeschlossenes Solarkollektorfeld Bild 3-2 Gleichseitig angeschlossenes Solarkollektorfeld (empfohlen) (max. 3 Solar-Kollektoren) 3.1.2 Serienschaltung Alternativ zu der in dieser Anleitung beschriebenen reinen Parallelschaltung der Kollektoren können bei Bedarf maximal 3 Kollek- torreihen auch übereinander montiert werden. -
Seite 11: Pumpeneinheit Eksrds1A
GEFAHR! Austretendes Gas in unmittelbarer Nähe elektrischer Bauteile kann zur Explosion führen. • Die Regelungs- und Pumpeneinheit für Solaranlagen EKSR3PA+EKSRDS1A, sowie elektrische Kompo- nenten nicht an Orten installieren, wo Gefahr von austretendem, entzündlichem Gas besteht. • Mindestabstände zu Wänden und in Schächten beachten. -
Seite 12: Regelungseinheit Eksr3Pa
– Abblaseleitung so verlegen, dass Solarflüssigkeit beim Auslösen des Sicherheitsventils frei in einen Auffangbehälter abströmen kann. – Abblaseleitung darf nicht absperrbar sein. Regelungseinheit EKSR3PA 3.4.1 Wandmontage 1. Schrauben an beiden Seiten der Abdeckung herausdrehen. 2. Abdeckung nach vorn klappen und nach unten abnehmen. -
Seite 13: Elektrische Anschlüsse
3.4.2 Elektrische Anschlüsse 1. Versorgungsspannung am betreffenden Verteilerkasten der Hausinstallation prüfen ~230 V, 50 Hz. 2. Betreffenden Verteilerkasten der Hausinstallation stromlos schalten. 3. Anschlusskabel von der Regelungseinheit EKSR3PA zu den jeweiligen Komponenten verlegen und anschließen. – Stromversorgung (~230 V, 50 Hz) –... - Seite 14 10. Abdeckung an beiden Seiten mittels Senkkopfschrauben wieder mit dem Regelungsgehäuse verschrauben. 11. Kabel zu den Komponenten führen. 12. Kabel für Solarpriorität (Punkt 1+4 in den Bildern 3-13 und 3-14) an die Platine A4P des Solarmoduls EKRP1HBAA und dem Anschluss X2M der Inneneinheit der Luft-Wasser-Wärmepumpe anschließen. EKSR3PA EKHB*AA/EKHB*AB EKSR3PA EKHB*BA...
-
Seite 15: Pumpeneinheit Eksrds1A - Elektrischer Anschluss
Bild 3-16 Arbeitsschritt 3 Bild 3-17 Arbeitsschritt 4 Speichertemperaturfühler • Speichertemperaturfühler t Lieferumfang enthalten) in den unteren Anschluss am Warmwas- serspeicher einstecken. EKSOLHWAV1 Bild 3-18 Position Bild 3-19 Montage Speichertemperaturfühler Speichertemperaturfühler t EKSR3PA+EKSRDS1A Bedienungs- und Installationsanleitung Regelungs- und Pumpeneinheit für Solaranlagen 4PW56033-1... -
Seite 16: Flowsensor (Optional)
Vorlauftemperatur erfasst. Der Messbereich des FlowSensors EKSFLP12A liegt zwischen 0 und 12 l/min (Durchflussmenge) und 0 bis 120 °C (Vorlauftemperatur). Die Messwerte werden im Display der Regelungseinheit EKSR3PA angezeigt. Durch Drehzahlregelung der Kollektorkreispumpe übernimmt die Regelungs- einheit EKSR3PA beim Anlagebetrieb automatisch das Einstellen des passenden Durchflusses. -
Seite 17: Inbetriebnahme Und Außerbetriebnahme
Die Solaranlage kann erst in Betrieb genommen werden, wenn alle hydraulischen und elektrischen Verbindun- gen hergestellt sind. Eine unsachgemäße Inbetriebnahme beeinträchtigt die Funktion und kann zu Schäden an der gesamten Anlage führen. Die Installation und Inbetriebnahme sollte deshalb nur durch von DAIKIN autorisierte und geschulte Heizungsfachkräfte erfolgen. 4.1.1 Kollektorkreislauf befüllen VORSICHT! Verbrühungsgefahr durch heiße Solarflüssigkeit und austretenden Dampf. - Seite 18 – Bei Bedarf, Systemdruck durch Nachfüllen von Solarflüssigkeit korrigieren (siehe ab Arbeitsschritt 4). 15. Befüll-/Spülpumpe mit Schläuchen von der Pumpeneinheit EKSRDS1A trennen. 16. Absperrung des Durchflussmessers ganz öffnen (Schlitz senkrecht). Bedienungs- und Installationsanleitung EKSR3PA+EKSRDS1A Regelungs- und Pumpeneinheit für Solaranlagen 4PW56033-1...
-
Seite 19: Durchfluss Am Kollektorkreislauf Einregulieren
Inbetriebnahme und Außerbetriebnahme 4.1.2 Durchfluss am Kollektorkreislauf einregulieren 1. Netzleitung der Regelungseinheit EKSR3PA an Steckdose der Hausinstallation anschließen (~230 V, 50 Hz) und Stromversorgung freischalten. 2. Regelungseinheit EKSR3PA einschalten (Initialisierungsphase beginnt). 3. Nach Abschluss der Initialisierungsphase (Temperaturanzeige) die Anlage, durch gleichzeitigen Druck auf beide Pfeiltasten, starten (Handbetrieb). -
Seite 20: Außerbetriebnahme
+3 °C sinkt. Ein Frostschutz für das angeschlossene Wärmeverteilungssystem besteht dadurch allerdings nicht. 4.2.2 Endgültige Stilllegung • Regelungs- und Pumpeneinheit EKSR3PA+EKSRDS1A außer Betrieb nehmen (siehe Kapitel 4.2.1 „Vorübergehende Still- legung“). • Regelungs- und Pumpeneinheit EKSR3PA+EKSRDS1A von allen elektrischen Anschlüssen und Wasseranschlüssen trennen. -
Seite 21: Bedienung
Funktionsweise der Regelung Aufgrund ständiger Verbesserungen zum optimalen Einsatz der Regelungs- und Pumpeneinheit EKSR3PA+EKSRDS1A wurde die Solarregelung mit einer Updatefunktion ausgestattet. Daher sind einige, in diesem Kapitel beschriebenen Funktionen nur für bestimmte Softwareversionen gültig. Diese Funktionen sind gesondert durch Symbole gekennzeichnet. - Seite 22 Zur Verhinderung von Temperaturen >100 °C im Vorlauftemperatur Plattenwärmetauscher nach dem Abschalten der Zeit Ausschaltverzögerung BSK Kollektorkreispumpe, für die in den Parametern eingestellte Zeit Zeit Einschaltverzögerung BSK Zeit Verzögerungszeit Umschaltbedingung Bedienungs- und Installationsanleitung EKSR3PA+EKSRDS1A Regelungs- und Pumpeneinheit für Solaranlagen 4PW56033-1...
-
Seite 23: Kontakt Für Solarpriorität (Bsk)
Systembedingt kann die Warmwasserzeugung nicht gleichzeitig parallel mit der Solaranlage und der Luft-Wasser-Wärmepumpe erfolgen. Deshalb wird von der Regelung EKSR3PA der Kontakt für Solarpriorität (BSK) geschlossen, wenn die Kollektorkreispumpe P eingeschaltet wird. Damit wird der Luft-Wasser-Wärmepumpe über das an die Platine A4P des Solarmoduls EKRP1HBAA angeschlossene Kabel das Signal übermittelt, dass die Solaranlage aktiv ist. -
Seite 24: Leistungsberechnung, Maximalwerte Und Ertragszählung
Kollektorfeld so lange erhöht, bis die Sollspreizung erreicht ist. Ist die Spreizung zu klein, wird die Pumpenleistung reduziert. Die aktuelle Pumpenleistung von P wird während ihrer aktiven Laufzeit in der Betriebsanzeige "Durchfluss" neben dem Durchfluss- Messwert prozentual angezeigt. Einen typischen Betriebsverlauf einer modulierenden Solaranlage zeigt Bild 5-3. Bedienungs- und Installationsanleitung EKSR3PA+EKSRDS1A Regelungs- und Pumpeneinheit für Solaranlagen 4PW56033-1... - Seite 25 Durchfluss im Kollektorkreis Minimaldurchfluss in der Startphase ("VS min") Minimaldurchfluss in der Betriebsphase ("S-Fluss") Bild 5-4 Bsp. für Modulationsbetrieb mit Sperrung niedriger Pumpenstufen an Anlagen mit FlowSensor bei Unterschreitung des Minimaldurchflusses EKSR3PA+EKSRDS1A Bedienungs- und Installationsanleitung Regelungs- und Pumpeneinheit für Solaranlagen 4PW56033-1...
-
Seite 26: Gesamt-Reset-Funktion
Nach 3 Fehlermeldungen hintereinander schaltet sich die Pumpe P dauerhaft ab und es erscheint die Fehlermeldung "F" in der linken Spalte des Displays. • Defekten Sensor tauschen bzw. Leck schließen. • Anlage manuell in Betrieb nehmen. Bedienungs- und Installationsanleitung EKSR3PA+EKSRDS1A Regelungs- und Pumpeneinheit für Solaranlagen 4PW56033-1... -
Seite 27: Einstellung Und Menüführung
Geräts hervorgehen. – Bei der ersten Inbetriebnahme wird anschließend die gewünschte Anzeigensprache abgefragt. – Die Funktion der Pumpe und deren Betriebszustandsleuchte können aus Sicherheitsgründen nur manuell geprüft werden (siehe Abschnitt 5.2.4). EKSR3PA+EKSRDS1A Bedienungs- und Installationsanleitung Regelungs- und Pumpeneinheit für Solaranlagen 4PW56033-1... -
Seite 28: Betriebsanzeige
Auswahlmenü "Auswahl 2/2" und von dort in die Betriebsanzeige (siehe Bild 5-9). Die Regelung arbeitet sofort mit den geänderten Parameterwerten. Grundsätzlich springt die Regelung in den Betriebsanzeigemodus zurück, wenn etwa 10 min lang keine Taste betätigt wird. Bedienungs- und Installationsanleitung EKSR3PA+EKSRDS1A Regelungs- und Pumpeneinheit für Solaranlagen 4PW56033-1... - Seite 29 Bedienung Bild 5-9 Einstellmenü EKSR3PA+EKSRDS1A Bedienungs- und Installationsanleitung Regelungs- und Pumpeneinheit für Solaranlagen 4PW56033-1...
-
Seite 30: Passworteingabe
Hier können bis zu 10 Drehzahlstufen deaktiviert werden. Neben der Ordnungszahl der Leistungsstufe (beginnend mit 01 für die niedrigste Leistung) und dem Aktivitätsstatus wird hier unter “Leistung” die prozentuale Leistung der jeweiligen Stufe angezeigt. Bedienungs- und Installationsanleitung EKSR3PA+EKSRDS1A Regelungs- und Pumpeneinheit für Solaranlagen 4PW56033-1... -
Seite 31: Korrekturwerte Für Messstellen
0 bis 300 s — elle Schnittstelle RS 232) Schrittgeschwindigkeit der 2400, 4800, Baudrate — — 19200 — Datenausgabe 9600, 19200 Tab. 5-5 Parameter-Übersicht Benutzer einstellbar Fachmann informativ — nicht verfügbar EKSR3PA+EKSRDS1A Bedienungs- und Installationsanleitung Regelungs- und Pumpeneinheit für Solaranlagen 4PW56033-1... - Seite 32 Um den Energieeintrag zu maximieren, den "Parameter Wiedereinschaltschutztemperatur" auf einen Wert größer 110 °C einstellen und damit die Wiedereinschaltschutzfunktion deaktivieren. Für diesen Fall ist der Anlagenbetreiber über mögliche hörbare Siedegeräusche und Dampfschläge beim Starten zu informieren. Bedienungs- und Installationsanleitung EKSR3PA+EKSRDS1A Regelungs- und Pumpeneinheit für Solaranlagen 4PW56033-1...
-
Seite 33: Weitere Einstellungen An Ihrer Solaranlage
Wird mehrere Tage kein Warmwasser entnommen und erreicht die Speichertemperatur durch die Solaranlage nicht mindestens 60 °C, wird aus hygienischer Sicht (Legionellenschutz) eine einmalige Aufheizung über 60 °C oder das Ablassen des gespei- cherten Warmwassers empfohlen. EKSR3PA+EKSRDS1A Bedienungs- und Installationsanleitung Regelungs- und Pumpeneinheit für Solaranlagen... -
Seite 34: Fehler Und Störungen
– Im Display zeigt ein blinkender Kennbuchstabe die Störung in der Statusspalte an und es erscheint eine Meldung. – Die zum Fühler gehörende Lampe blinkt. – Zusätzlich greift die Solarregelung automatisch in den Betrieb der Anlage ein. Alle übrigen Sensorwerte sind über die Pfeiltasten weiterhin erreichbar. Bedienungs- und Installationsanleitung EKSR3PA+EKSRDS1A Regelungs- und Pumpeneinheit für Solaranlagen 4PW56033-1... -
Seite 35: Störungsbehebung
• Schadensbehebung an Strom führenden Bauteilen der EKSR3PA+EKSRDS1A nur durch vom Energieversor- gungsunternehmen autorisierte und anerkannte Heizungsfachkräfte. • Vor Beginn der Instandsetzungsarbeiten die EKSR3PA+EKSRDS1A und alle Anlageteile von der jeweiligen Stromversorgung trennen (Sicherung, Hauptschalter ausschalten) und gegen unbeabsichtigtes Wiederein- schalten sichern. - Seite 36 Spezielle Hinweise für elektrische Fühler Es dürfen nur original DAIKIN Ersatzteile verwendet werden. • Anzeige im Display der Solarregelung EKSR3PA auswerten. • Gehäuse der Regelung aushängen und betreffenden Fühler abziehen und ggf. abklemmen. • Kontaktstellen der betroffenen Fühler prüfen, ggf. Widerstand (bzw. die Gleichspannung für Vorlauftemperatur- und Durch- flussfühler) auf der Fühlerseite messen.
-
Seite 37: Technische Daten
Technische Daten Grunddaten Technische Daten Regelungseinheit EKSR3PA Abmessungen B x T x H 230 x 815 x 142 mm Betriebsspannung 230 V/50 Hz Regelung Digitaler Differenztemperaturregler mit Klartext-Anzeige Max. elektrische Leistungsaufnahme der Regelung Kollektortemperaturfühler Pt 1000 Speicher- und Rücklauf-Temperaturfühler Vorlauftemperatur- und Durchflusssensor (optional) EKSFLP12A Tab. -
Seite 38: Diagramme
1,62 1,93 2,24 2,56 2,87 3,19 3,50 Tab. 7-3 Fühlertabelle der Solar-Fühler Diagramme Bild 7-2 Widerstandskennlinien der Solar-Fühler Bild 7-3 Kennlinien des FlowSensors Sensorwiderstand (PTC, Pt 1000) Durchfluss Temperatur Temperatur Bedienungs- und Installationsanleitung EKSR3PA+EKSRDS1A Regelungs- und Pumpeneinheit für Solaranlagen 4PW56033-1... -
Seite 39: Stichwortverzeichnis
Pumpeneinheit ........9 EKSR3PA+EKSRDS1A Bedienungs- und Installationsanleitung Regelungs- und Pumpeneinheit für Solaranlagen... - Seite 40 4PW56033-1...
