Das 80-mm-Rohr in die Öffnung einführen, um die Luft in einen anderen Raum zu kanalisieren (siehe Fig. 102).Das Rohr bis zum
Schlauchanschluss hinunter führen (siehe Fig. 103) und mit einer Schelle festspannen.
Die kleine Lasche, die sich in der Mitte des Ofens befindet, biegen, und das vertikale Rohr mit einer Schelle festspannen (Fig.104).
Die Seitenwand wieder am Ofen positionieren.

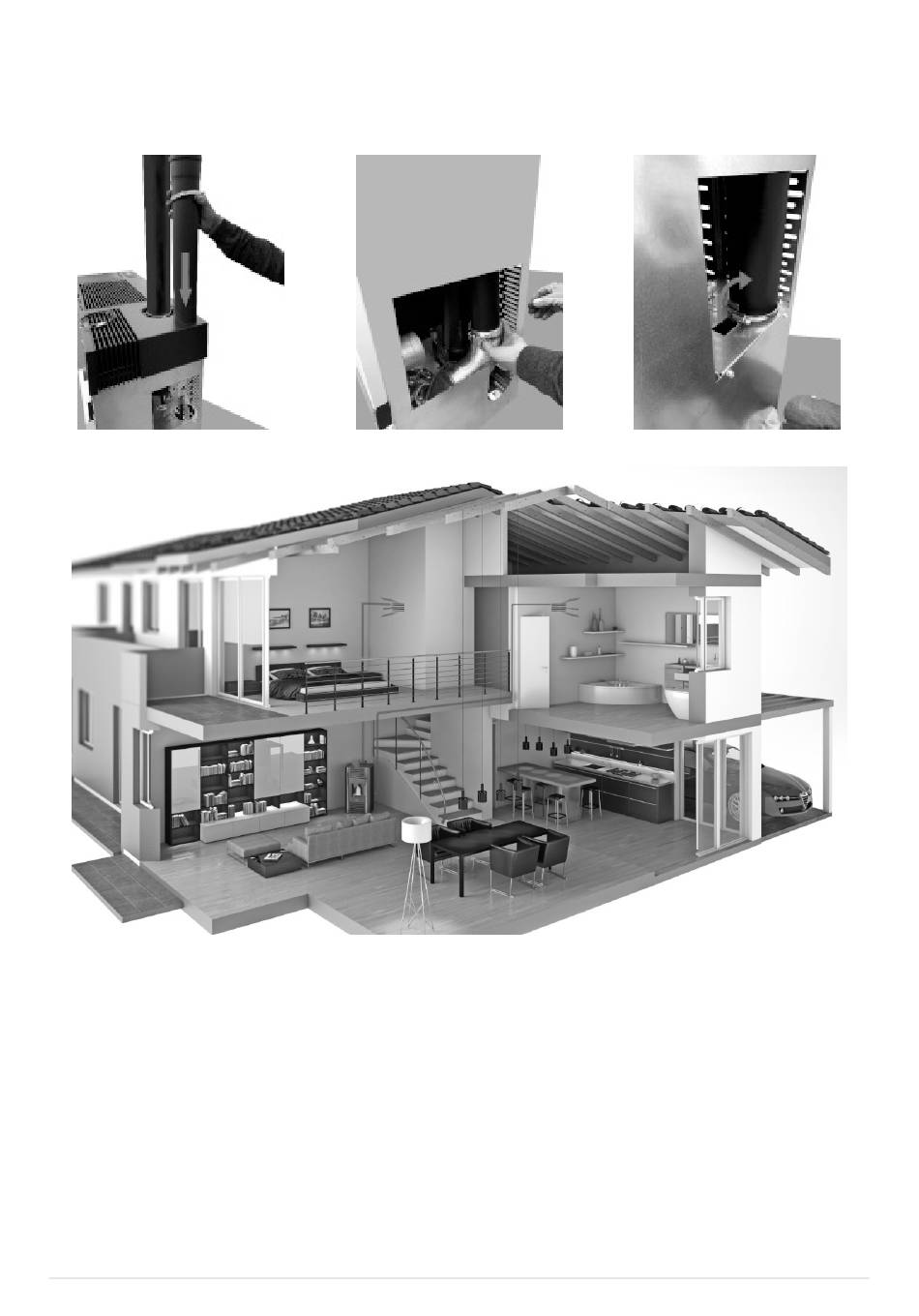

Fig. 102 - Das Kanalisierungsrohr einführen
• Bei einem Ofen ohne Kanalisierung variiert der Luftdurchsatz von mindestens 59 m
Lufttemperatur von mindestens 90°C bis höchstens 150°C variiert, diese Daten gelten für jeden der beiden Auslässe und für
den mittleren Raumventilator.
• Für die Kanalisierung darf eine Rohrlänge von 8 Metern und eine Anzahl von 3 90°-Biegungen nicht überschritten werden, da
sonst die Warmluft ihre Wirkung verliert.
• Rohre mit einem Durchmesser von 80 mm mit glatten Innenwänden verwenden.
• Wenn die Rohre durch kalte Wände verlegt werden, müssen sie mit Isoliermaterial wärmegedämmt werden.
• Im Luftauslass ein grobmaschiges Schutzgitter mit einer Netto-Gesamtfläche von mindestens 24 cm
• Nach den 8 Metern Rohrlänge kann ein variabler Luftdurchsatz von mindestens 35 m
temperatur vorliegen, die von mindestens 40°C bis höchstens 100°C variiert. (Diese Werte wurden im Prüflabor aufgezeichnet;
am Aufstellungsort können sie sowohl hinsichtlich des Durchsatzes als auch der Temperatur abweichen).
• Wenn der Luftdurchsatz gesteigert werden soll, am Rohrauslass durch einen autorisierten Techniker ein kleines Wandgebläse
mit einem Durchsatz von mehr als 80 m
• Mit den werkseitig eingestellten Parametern wird 26% der vom Ofen erzeugten Wärme in den Raum eingeleitet, in dem er
31
ATENA - DUKE - MITHOS
Fig. 103 - Die Rohre anschließen
Fig. 105 - Beispiel einer Kanalisierung
/h anbringen lassen.
3
Fig. 104 - Das Kanalisierungsrohr festspannen
/h bis höchstens 153 m /h, während die
3 3
anbringen.
2
/h bis höchstens 80 m /h sowie eine Luft-
3 3
