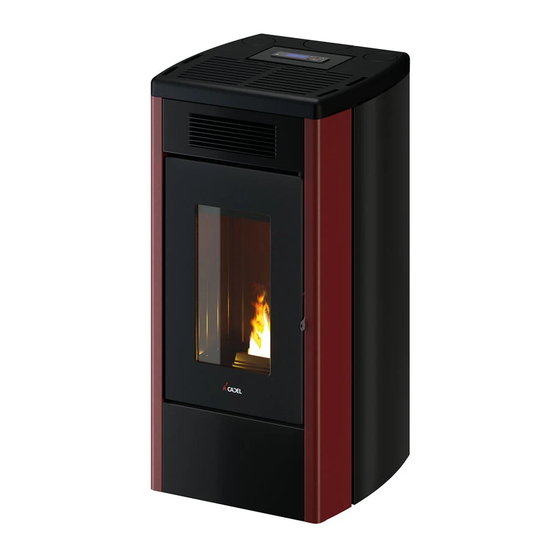

Cadel ATENA3 PLUS 12 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für ATENA3 PLUS 12:
- Installateurhandbuch (44 Seiten) ,
- Installateurhandbuch (44 Seiten)
Verwandte Anleitungen für Cadel ATENA3 PLUS 12
Inhaltszusammenfassung für Cadel ATENA3 PLUS 12
- Seite 1 BENUTZERHANDBUCH PELLETOFEN ©2020 CADEL srl | All rights reserved - Tutti i diritti riservati ATENA PLUS 12/14 - DUKE 12/14 AIRTIGHT- SABA 12/14 MITHOS PLUS 12/14...
- Seite 2 89CD220005DE CADEL SRL - Via Foresto Sud, 7 - 31025 Santa Lucia di Piave (TV) - ITALY - Tel. +39 0438 738669 - Fax +39 0438 73343 - customercare@cadelsrl.com - www.cadelsrl.com Iscr. registro imprese / Partiva Iva IT 03202180265 - R.E.A. TV 227665 - Capitale Sociale i.v. € 30.000,00...
- Seite 3 89CD220012DE CADEL SRL - Via Foresto Sud, 7 - 31025 Santa Lucia di Piave (TV) - ITALY - Tel. +39 0438 738669 - Fax +39 0438 73343 - customercare@cadelsrl.com - www.cadelsrl.com Iscr. registro imprese / Partiva Iva IT 03202180265 - R.E.A. TV 227665 - Capitale Sociale i.v. € 30.000,00...
-
Seite 4: Entsorgung Des Materials
ENTSORGUNG DES MATERIALS HINWEISE FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS Die Zerlegung und Entsorgung des Produkts obliegt ausschließlich dem Inhaber, der die im eigenen Land geltenden Gesetze zur Sicherheit und zum Umweltschutz einzuhalten hat. Am Ende seiner Nutzzeit darf das Gerät NICHT zusammen mit dem Siedlungsabfall beseitigt werden. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. - Seite 5 LEGENDA WO ENTSORGEN MATERIALIEN Metall Feuerfeste Materialien Dämmplatten Falls vorhanden, diese separat nach dem Werkstoff C. INNENVERKLEIDUNG Vermiculit entsorgen, aus dem sie besteht: Dämmstoffe, Vermiculit und feuerfeste Materia- lien, die mit der Flamme oder dem Rauchgas in Berührung kommen (als Mischabfall entsorgen) D.
-
Seite 6: Inhaltsverzeichnis
8.20 FUNKTION BETRIEBSTIMER PELLET UND TIME-OUT FÜLLEN ................18 9 BRENNSTOFF ..........18 9.1 HEIZMATERIAL ............18 9.2 NACHFÜLLEN PELLET ..........19 9.3 TIMER FÜR DIE PELLETZUFUHR ......19 9.4 BELÜFTUNG ............20 ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 7: Symbole Im Handbuch
Niederspannungsrichtlinie 2014/35/EU, der Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit und der RoHS-Richtlinie 2011/65/EU. • Hiermit erklärt CADEL S.r.l., dass der Funkanlagentyp Easy Connect Plus + Navel Stand Alone der Richtlinie 2014/53/EU entspricht. • Die in diesem Handbuch enthalten Anweisungen aufmerksam lesen, um die besten Leistungen zu erhalten. - Seite 8 • Vor jedem Eingriff muss abgewartet werden, dass das Feuer in der Brennkammer ausgeht und die Kammer abkühlt; außerdem muss immer der Stecker aus der Steckdose herausgezo- gen werden. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14...
-
Seite 9: Garantiebedingungen
Um die Garantie im Falle des Auftretens eines Defekts in Anspruch zu nehmen, muss der Käufer das Garantiezertifikat aufbewah- ren und es zusammen mit dem zum Kaufzeitpunkt ausgestellten Dokument dem technischen Kundendienst vorweisen. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 10: Ersatzteile
HINWEISE FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS Die Zerlegung und Entsorgung des Produkts obliegt ausschließlich dem Inhaber, der die im eigenen Land geltenden Gesetze zur Sicherheit und zum Umweltschutz einzuhalten hat. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 11: Informationen Für Die Entsorgung Von Elektrischen Und Elektronischen Altgeräten, Die Batterien Und Akkus Enthalten
7.0 - CRISTAL 7.0, 7.0 UP - SHARP AIRTIGHT - SOUND 5UP, 7UP - CHROME 5/7 AI- RTIGHT) Verfahrensweise gilt nur für Modelle mit EASY CONNECT PLUS WiFi-Technologie. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 12: Navel Stand Alone
Der Hersteller lehnt jede Haftung für Schäden an Personen und Dingen oder bei Funktionsausfall ab. Das WiFi-Modul benutzt das jeweilige WiFi-Heim-Netzwerk. Sicherstellen, dass am Installa- tionsort ausreichender Empfang gegeben ist. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 13: Anwendung
Rauch verursachen: Es wird empfohlen, den Raum zu lüften, weil sie schädlich für Menschen und Tiere sein können. Die Programmierwerte von 1 bis 5 werden vom Hersteller voreingestellt und können nur von einem autorisier- ten Techniker geändert werden. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 14: Display Der Bedientafel
Einstellung Timer (siehe spezielles Kapitel) Einstellung Sleep (siehe spezielles Kapitel) MENÜ EINSTELLUNGEN Über das Menü EINSTELLUNGEN kann die Betriebsweise des Ofens beeinflusst werden: a - Sprache ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... - Seite 15 - Aussen Therm. (siehe spezielles Kapitel) f - Auto-Eco Zum Wählen der Funktion Auto-Eco wie folgt vorgehen: • Taste "Menu" drücken. • Mit den Pfeiltasten blättern und "Einstellungen" wählen. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14...
- Seite 16 • Zum Bestätigen "Menu" drücken und "Esc" zum Beenden. l - Techn. Menu Um das Techniker-Menü aufzurufen, muss ein Kundendienstzentrum gerufen werden, da dazu ein Passwort benötigt wird. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14...
-
Seite 17: Menü Info
Wir erinnern daran, dass die erste Inbetriebnahme von einem qualifizierten und autorisiertem Techniker ausgeführt werden muss, der kontrolliert, dass alles gemäß den geltenden Normen installiert ist und korrekt funktioniert. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 18: Keine Zündung
• Mit den Pfeiltasten < > blättern und "Set Raumtemp." oder "Luftgeschw. 1" oder "Luftgeschw. 2" oder "Comfort Mode" oder "Flamme" anwählen. • "Menü" drücken, um die gewählte Option aufzurufen. • Mit den Tasten +/- können die Einstellungen geändert werden. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... - Seite 19 Wenn nur ein Strich auf der Anzeige erscheint, läuft der Ofen auf Flammleistung 1. Wenn 5 Striche auf der Anzeige erscheinen, läuft der Ofen auf Flammleistung 5. Wenn die Striche dagegen blinken, läuft ein automatischer Reinigungsvorgang. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14...
-
Seite 20: Programmierter Modus (Timer) - Hauptmenü
Wochentag als aktiv bestätigt wird, erscheint auch das Timer-Programm im Status-Bildschirm nicht aktiv. Mit der Programmierung der nächsten Tage fortfahren oder "ESC" drücken, um zu beenden. Prozedur zum Programmieren der anderen Timer wiederholen. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 21: Programmierbeispiele
Ausschaltphase zu gehen. Das Countdown für das ECO-Ausschalten wird unterbrochen, wenn eine der Vor- richtungen wieder Leistung fordert. In dem Moment, in dem das Ausschalten beginnt, erscheint auf der Anzeige Folgendes: Off – Eco aktiviert – mit kleiner, blinken- ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 22: Menü Einstellungen A Pag. 10)
Diese Funktion kann nur bei eingeschaltetem Ofen und Leistungsabgabe aktiviert werden und schaltet den Betrieb auf Heizung mit den Parametern P5, mit Gebläse (wenn vorhanden) auf V5. Gegebenenfalls müssen prozentuale Korrekturen für Zufuhr/Rau- ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 23: Funktion Comfort Mode
Brennstoff wird zugeführt, was dann eine schlechte Verbrennung bewirkt. Abhängig von der Art der Pellets kann eine Kalibrierung der Parameter erforderlich sein, wenden Sie sich an ein autorisiertes Kundendienst-Zentrum. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 24: Nachfüllen Pellet
• Die Schlitze für den Austritt der heißen Luft nicht verdecken, da der Ofen sonst überhitzt wird! • Der Ofen ist nicht zum Garen von Speisen geeignet. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 25: Fernbedinung Optional
Vermindert das Leistungsniveau von 5 auf 1 Taste 6 Erhöht das Leistungsniveau von 1 auf 5 SICHERHEITSEINRICHTUNGEN UND ALARME 10.1 SICHERHEITSEINRICHTUNGEN Das Gerät ist mit folgenden Sicherheitsvorrichtungen ausgerüstet. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 26: Druckwächter
Wenn eine Betriebsbedingung eintritt, die nicht für den ordnungsgemäßen Betrieb des Ofens vorgesehen ist, wird ein Alarmzu- stand ausgelöst. Auf dem Display werden Hinweise zum Grund des laufenden Alarms angezeigt. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 27: Alarm-Rückstellung
Liegt die Störung noch vor, wird erneut der Alarm angezeigt, anderenfalls geht die Anzeige auf OFF. Besteht der Alarm weiterhin, wenden Sie sich bitte an eine Kundendienststelle. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 28: Ordentliche Reinigung
• Im Bedarfsfall mit einem spitzen Gegenstand die verstopften und verkrusteten Bohrungen reinigen (siehe Fig. 28). Fig. 29 - Reinigung Fach Brennschale Fig. 30 - Reinigung mit Flaschenbürste ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 29: Reinigung Tank
Wenn die Dichtungen der Feuerungstür, des Tanks oder der Rauchkammer nicht mehr intakt sind, müssen sie von einem autori- sierten Techniker ausgetauscht werden, um einen reibungslosen Betrieb des Ofens zu gewährleisten. Ausschließlich originale Ersatzteile verwenden. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... -
Seite 30: Reinigung Glas
Die Schutzsicherungen in der Steckdose auswechseln (3,15A- Steckdose sind 250V). durchgebrannt. Das Steuerdisplay Steuerdisplay schaltet sich nicht Steuerdisplay auswechseln. defekt. Flachkabel defekt. Flachkabel auswechseln. Steuerkarte defekt. Steuerkarte auswechseln ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14... - Seite 31 Ofen Andere Pellet-Typen ausprobieren. Pellets. stoppt Wert Pelletladung zu niedrig “Phase Pelletladung einstellen. 1”. Auf dem Display überprüfen, dass Den Ofen überholen. kein “AKTIVER ALARM” vorliegt. ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14...
- Seite 32 Der Ofen ist in Be- trieb und auf dem Grenztemperatur Display erscheint Rauchgasaustritt Der Ofen arbeitet auf dem Minimum. KEIN PROBLEM! "Rauchgas-Ue- erreicht. berhitzung" ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14...
- Seite 33 Wenn beim Einschalten diese Meldung blinkt, ist die War- trieb und auf dem planmäßige tung fällig, denn die eingestellte Anzahl Betriebsstunden ist Display erscheint Wartung (nicht erreicht. Kundendienst rufen. "SERVICE" sperrend) ATENA3 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14 - MITHOS3 PLUS 12/14...
- Seite 34 NOTE...
