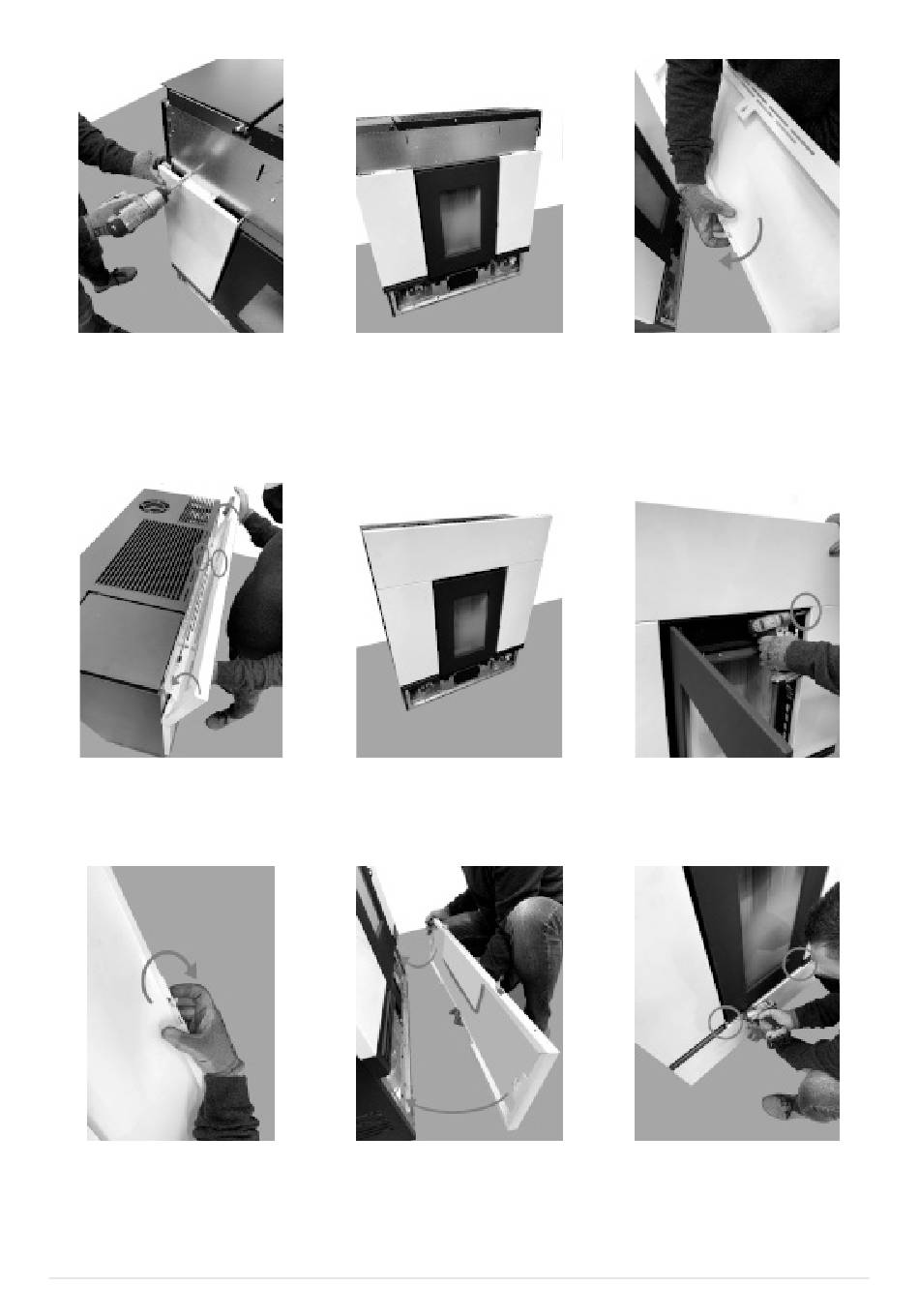

Fig. 39 - Befestigung der Seitenwände

• Die externen Haken in die entsprechenden Schlitze einsetzen und darauf achten, dass der Kopf der mittleren Schraube mit der

Öffnung in der Platte übereinstimmt (siehe Abb. Fig. 42 e Fig. 43).

• Um die obere Platte festzuspannen, die kleinen, zuvor gebogenen Laschen mit einer Schraube an den Seitenplatten befestigen

(siehe Fig. 44).

•

Fig. 42 - Obere Platte 1

• Die untere Platte nehmen und die beiden kleinen Laschen nach oben biegen (siehe Fig. 45).

• Die externen Haken in die entsprechenden Schlitze einsetzen (siehe Fig. 46).

• Um die untere Platte festzuspannen, die kleinen, zuvor gebogenen Laschen an den Luftstutzen befestigen (siehe Fig. 47).

Fig. 45 - Die kleinen Laschen biegen

ATENA - DUKE - MITHOS

Fig. 40 - Befestigte Platten

Fig. 43 - Obere Platte 2

Fig. 46 - Untere Platte

Fig. 41 - Die kleinen Laschen biegen

Fig. 44 - Die obere Platte befestigen

Fig. 47 - Die untere Platte befestigen
