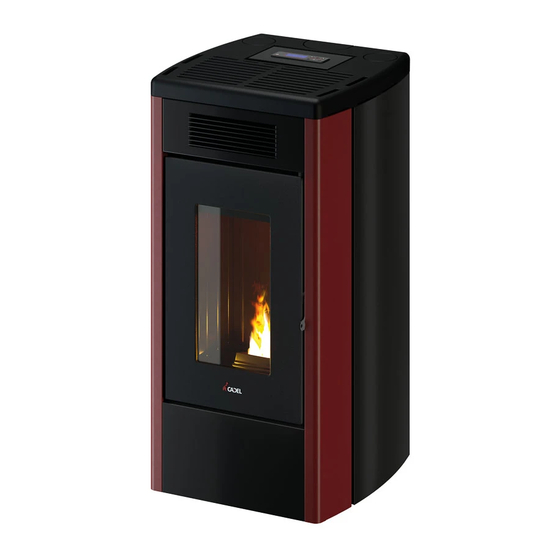

Cadel ATENA3 PLUS 12 Installateurhandbuch
  1. Anleitungen
  2. Marken
  3. Cadel Anleitungen
  4. Pellet­öfen
  5. ATENA3 PLUS 12
  6. Installateurhandbuch

Cadel ATENA3 PLUS 12 Installateurhandbuch

Vorschau ausblenden Andere Handbücher für ATENA3 PLUS 12:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
INSTALLATEURHANDBUCH
PELLETOFEN
DE
New
©2022 CADEL srl | All rights reserved - Tutti i diritti riservati
ATENA
PLUS 12/14 - DUKE 12/14 AIRTIGHT- SABA 12/14
3
MITHOS
PLUS 12/14 - MITHOS PLUS 12/14 PS
3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Cadel ATENA3 PLUS 12

Inhaltszusammenfassung für Cadel ATENA3 PLUS 12

  • Seite 1 INSTALLATEURHANDBUCH PELLETOFEN ©2022 CADEL srl | All rights reserved - Tutti i diritti riservati ATENA PLUS 12/14 - DUKE 12/14 AIRTIGHT- SABA 12/14 MITHOS PLUS 12/14 - MITHOS PLUS 12/14 PS...

  • Seite 2: Inhaltsverzeichnis

    6.12 MONTAGE SERPENTINSTEIN-RAHMEN (MITHOS) 20 SOMMARIO 6.13 ENTFERNEN DER SEITENWÄNDE (MITHOS3 PLUS 1 SYMBOLE IM HANDBUCH ......2 12/14) ................22 2 VERPACKUNG UND HANDLING .......2 6.14 RAUCHGASAUSLASS HINTEN ODER OBEN (ATENA 2.1 VERPACKUNG ............2 PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14) ..23 2.2 ENTFERNUNG DES OFENS VON DER PALETTE ..2 6.15 MONTAGE BAUSATZ KONZENTRISCHES ROHR (ATENA 2.3 HANDLING DES OFENS ..........3...

  • Seite 3: Symbole Im Handbuch

    SYMBOLE IM HANDBUCH BENUTZER AUTORISIERTER TECHNIKER (darunter versteht man AUSSCHLIESSLICH entweder den Hersteller des Ofens oder den autorisierten Techniker des vom Hersteller des Ofens anerkannten Kundendienstes) SPEZIALISIERTER OFENSETZER ACHTUNG: DIE HINWEISE AUFMERKSAM LESEN ACHTUNG: MÖGLICHKEIT VON GEFAHR ODER IRREVERSIBLEM SCHADEN •...

  • Seite 4: Handling Des Ofens

    HANDLING DES OFENS Sowohl im Falle des verpackten als auch des ausgepackten Ofens müssen die folgenden Anweisungen für die Handhabung und den Transport des Ofens ab Kauf des Gerätes bis zu seiner Nutzung und für alle zukünftigen Verstellungen befolgt werden: •...

  • Seite 5: Rauchgaskanäle

    RAUCHGASKANÄLE (ANSCHLUSSSTÜCK RAUCHGASABZUG) Der Rauchgaskanal ist das Rohr, das das Gerät mit dem Schornstein verbindet. Dieser Anschluss muss insbesondere den folgenden Vorschriften entsprechen: • Er muss der Norm DIN EN 1856-2 entsprechen; • Sein Querschnitt muss einen konstanten Durchmesser aufweisen und gleich oder kleiner sein als der des Geräteauslasses vom Feuerraumausgang bis zum Anschluss an den Schornstein;...

  • Seite 6: Schornsteinkopf

    Fig. 3 - Rauchabzüge LEGENDE Fig. 3 Rauchabzug mit isolierten Edelstahl-Rohren Rauchabzug im bestehenden Kamin Inspektionsdeckel Inspektionstür • Der Rauchabzug muss gemäß EN 1443 mit CE – Kennzeichnung ausgestattet werden. Beiliegend finden Sie ein Beispiel für das Typenschild: Fig. 4 - Beispiel für Typenschild SCHORNSTEINKOPF Der Schornsteinkopf, also das Endstück des Schornsteins, muss die folgenden Merkmale aufweisen: •...

  • Seite 7: Wartung

    Fig. 5 - Schornstein mit Windschutz Fig. 6 - Rückflusszone WARTUNG • Die Auslassleitungen (Rauchgaskanal + Rauchabzug + Schornstein) müssen immer gereinigt, gefegt und von einem sachver- ständigen Schornsteinfeger geprüft werden, in Übereinstimmung mit den örtlichen Vorschriften, mit den Angaben des Her- stellers des Kamins und den Richtlinien Ihrer Versicherungsgesellschaft.

  • Seite 8: Öffnung Für Die Verbrennungsluft Für Eine

    Unter 15 kW: Durchmesser Luftlei- Maximale Länge (glatte Leitung) Maximale Länge (gewellte Leitung) tung 50 mm 60 mm 80 mm 100 mm 12 m Über 15 kW: Durchmesser Luftlei- Maximale Länge (glatte Leitung) Maximale Länge (gewellte Leitung) tung 50 mm 60 mm 80 mm 100 mm...

  • Seite 9: Installationsbeispiele (Durchmesser Und Längen Sind Zu Bemessen)

    INSTALLATIONSBEISPIELE (DURCHMESSER UND LÄNGEN SIND ZU BEMESSEN) Fig. 10 - Rauchabzug 1. Installation eines Schornsteins mit einer vergrößerten Bohrung für den Durchgang des Rohrs von: Mindestens 100 mm um das Rohr herum, wenn es mit nicht brennbaren Teilen wie Zement, Ziegel usw. zusammentrifft; oder mindestens 300 mm um das Rohr herum (bzw.

  • Seite 10: Installation

    LEGEND Fig. 10 Isolierung Eventuelle Zunahme Des Durchmessers Inspektionsverschluss Inspektionstür Zuluftöffnung T-Anschluss Mit Inspektionsverschluss Abstand Vom Brennmaterial (Schild Rauchgaskanal) Max. 4 M Min, 3° Neigung Abstand Vom Brennmaterial (Geräteschild) Rückflusszone Luftkanalisierung Die in diesem Kapitel enthaltenen Angaben beziehen sich ausdrücklich auf die italienische Installationsnorm UNI 10683.

  • Seite 11: Mindestabstände

    Unter luftdichter Installation ist zu verstehen, dass das Gerät als luftdicht zertifiziert ist und seine Installation (Verbrennungsluftkanalisierung und Anschluss an den Schornstein) in Be- zug auf die Installationsumgebung luftdicht ausgeführt wird. Eine luftdichte Installation verbraucht den Sauerstoff in der Luft nicht, da die gesamte Luft von außen zugeführt wird (bei entspre- chender Kanalisierung);...

  • Seite 12: Platzbedarf

    Bei Vorhandensein eines Bodens aus brennbarem Material muss immer eine Bodenschutzplat- te angebracht werden. Den Ofen auch entfernt von Wänden/nicht brennbaren Flächen installieren und dabei auf einen Mindestluftspalt von 200mm (Rückseite) und 300mm (Seite) beachten, um eine wirksame Lüftung des Geräts und eine gute Verteilung der Wärme in der Umgebung zu gewährleisten.
  • Seite 13 Fig. 13 - Allgemeine Abmessungen: Duke 12/14 Airtight LEGENDE Fig. 13 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Kanalauslass d.8 cm Fig. 14 - Allgemeine Abmessungen: Saba 12/14 LEGENDE Fig. 14 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Kanalauslass d.8 cm ATENA - DUKE - SABA - MITHOS...
  • Seite 14 Fig. 15 - Allgemeine Abmessungen: Mithos Plus 12/14 LEGENDE Fig. 15 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Kanalauslass d.8 cm Fig. 16 - Allgemeine Abmessungen: Mithos Plus 12/14 LEGENDE Fig. 16 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Kanalauslass d.8 cm ATENA - DUKE - SABA - MITHOS...

  • Seite 15: Aus-/Einbau Der Feuerstellentür

    Fig. 17 - Allgemeine Abmessungen: Mithos Plus 12/14 PS LEGENDE Fig. 17 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Kanalauslass d.8 cm Fig. 18 - Allgemeine Abmessungen: Mithos Plus 12/14 PS LEGENDE Fig. 18 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Kanalauslass d.8 cm AUS-/EINBAU DER FEUERSTELLENTÜR AUSBAU DER TÜR...

  • Seite 16: Entfernung Der Gusseisernen Abdeckung

    • Tür bis zu ihrem Wiedereinbau an einem sicheren Ort abstellen. Fig. 19 - Entfernen der Schrauben Fig. 20 - Ausbau der Tür EINBAU DER TÜR Zum Einbau der Tür müssen die an der Tür befindlichen Stifte in die Öffnung der an der Struktur befindlichen Halterung eingesetzt werden.

  • Seite 17: Entfernung/Montage Der Seitenwände

    Fig. 23 - Stopfen entfernen ENTFERNUNG/MONTAGE DER SEITENWÄNDE (DUKE 12/14 AIRTIGHT - SABA 12/14) Für die Montage der Seitenwände ist wie folgt vorzugehen: • Die Schrauben des oberen Paneels lösen (siehe Fig. 24) und das Paneel abnehmen (siehe Fig. 25). •...

  • Seite 18: (Atena 3 Plus 12/14)

    • Die vorderen Schrauben des schwarzen Paneels lösen (siehe Fig. 29). • Die Seitenwand öffnen und aus den Pins aushängen (siehe Fig. 30). • Beim Einbau in umgekehrter Reihenfolge vorgehen. Fig. 29 - Die Schrauben entfernen Fig. 30 - Die Seitenteile entfernen ENTFERNUNG/MONTAGE MAJOLIKAPROFILE (ATENA PLUS 12/14) Für die Demontage der vorderen Profile ist wie folgt vorzugehen:...

  • Seite 19: Verlegen Der Majoliken

    Fig. 32 - Die Frontpaneele entfernen Fig. 33 - Die Schrauben entfernen Fig. 34 - Die Schrauben entfernen • Die Seite öffnen und das Paneel abnehmen (siehe Fig. 35). • Beim Einbau in umgekehrter Reihenfolge vorgehen. Fig. 35 - Abnehmen des Paneels 6.10 VERLEGEN DER MAJOLIKEN (ATENA PLUS 12/14) Um die Majoliken zu verlegen, ist wie folgt vorzugehen:...
  • Seite 20 Fig. 37 - Laschen Fig. 38 - Die Laschen nach außen biegen • Die linke und rechte Platte mit den Schrauben befestigen (siehe Abb. Fig. 39 e Fig. 40). • Die obere Platte nehmen und die beiden kleinen Laschen nach unten biegen (siehe Fig. 41). Fig.

  • Seite 21: Montage Serpentinstein-Rahmen (Mithos)

    Fig. 45 - Die kleinen Laschen biegen Fig. 46 - Untere Platte Fig. 47 - Die untere Platte befestigen 6.12 MONTAGE SERPENTINSTEIN-RAHMEN (MITHOS) Für die Montage des Rahmens ist folgendermaßen vorzugehen: • Die seitlichen Laschen (auf beiden Seiten) aufbiegen, um das untere Verkleidungsprofil daran zu befestigen (siehe Fig. 48 Fig. 49).
  • Seite 22 Fig. 51 - 1 lösen Fig. 52 - 2 lösen Fig. 53 - 3 lösen • Die Luftauslassöffnung Fig. 54 anheben und den rechten und den linken Träger einsetzen Fig. 55, mit den beiliegenden Schrauben befestigen. Die mittleren Träger auf die gleiche Weise befestigen Fig. 56 Fig. 57. Fig.

  • Seite 23: Entfernen Der Seitenwände

    Fig. 58 - Die Schrauben anschrauben Fig. 59 - Die Schraube muss vorstehen • Die Steine nehmen und den Schraubenkopf in die entsprechenden Bohrungen in den Bügeln stecken (siehe Fig. 60 und Fig. 61). • Mit allen Steinen so verfahren (siehe Fig. 60). •...

  • Seite 24: Rauchgasauslass Hinten Oder Oben

    Fig. 65 - Lösen der Schrauben Fig. 66 - Abnehmen der Seitenwand 6.14 RAUCHGASAUSLASS HINTEN ODER OBEN (ATENA PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14) Der Anschluss des Rauchgasauslasses kann sich hinten oder oben befinden. AUSLASS HINTEN Fig. 67 - Anschluss des Rauchgasauslasses •...

  • Seite 25: Plus 12/14 - Duke 12/14 Airtight - Saba 12/14)

    Fig. 71 - Halterung absenken Fig. 72 - Die Rohre anschließen Fig. 73 - Rauchgasauslass hinten, montiert • Die Halterung, die sich hinter der Rückseite des Ofens befindet, biegen und das Rauchgasauslassrohr einstecken (siehe Fig. 71). • Die zwei Rohre anschließen (siehe Fig. 72und sie mit der Schelle befestigen (siehe Fig. 73). 6.15 MONTAGE BAUSATZ KONZENTRISCHES ROHR (ATENA PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14) Der Ofen ist so vorbereitet, dass er mit einem speziellen Bausatz an das konzentrische Rohr angeschlossen werden kann.

  • Seite 26: Plus 12/14 - Duke 12/14 Airtight - Saba 12/14)

    6.16 KANALISIERUNG DER WARMLUFT (ATENA PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14) Der Ofen verfügt über 2 Warmluftauslässe, oben und hinten. LÖSUNG A: Kanalisierung mit hinterem Warmluftauslass (siehe Fig. 79). Fig. 79 - Hinterer Warmluftauslass • Die zwei Rohre wie in Fig. 79 positionieren. LÖSUNG B: Kanalisierung mit obere Warmluftauslass (siehe Fig.

  • Seite 27: Kanalisierung Der Warmluft

    Fig. 84 - Das Rohr einsetzen Fig. 85 - Feder biegen Fig. 86 - Die Rohre befestigen • Das Rohr in die entsprechenden Sitze einführen und nach unten absenken, bis es vollständig eingeführt ist (siehe Fig. 84). • Die Feder mit den Händen nach innen biegen (siehe Fig. 85). •...
  • Seite 28 Der Ofen ist mit zwei Warmluftauslässen ausgestattet, die standardmäßig auf die beiden vorderen Luftstutzen ausgerichtet sind (siehe Fig. 89). Diese beiden Auslässe können unterschiedlich ausgerichtet sein: oben und/oder seitlich und/oder hinten. Um die Richtung zu ändern, ist wie folgt vorzugehen: SEITLICHE KANALISIERUNG (RECHTS UND/ODER LINKS) •...
  • Seite 29 Fig. 96 - Den Schlauch entfernen Fig. 97 - Das Kanalisierungsrohr anschließen OBERE KANALISIERUNG • Die Seitenwand abnehmen (siehe ENTFERNEN DER SEITENWÄNDE (MITHOS3 PLUS 12/14) a pag. 23). • Die Schelle entfernen und den Schlauch vom Rohrstutzen des Gitters abziehen (siehe Fig. 98). •...

  • Seite 30: Verwendung Des Ofens Ohne Kanalisierung

    Fig. 104 - Beispiel einer Kanalisierung • Bei einem Ofen ohne Kanalisierung variiert der Luftdurchsatz von mindestens 59 m /h bis höchstens 153 m /h, während die Lufttemperatur von mindestens 90°C bis höchstens 150°C variiert, diese Daten gelten für jeden der beiden Auslässe und für den mittleren Raumventilator.

  • Seite 31: 6.20 Elektrische Anschluss

    Fig. 105 - Montage der Austrittsdüse Fig. 106 - Athene in der Ecke Eckmontage ist verboten. Die hintere Heißluft führt zu einer Überhitzung des Ofens, was den Thermostata- larm auslöst. Fig. 106 6.20 ELEKTRISCHE ANSCHLUSS Wichtig: Das Gerät muss von einem autorisierten Techniker installiert werden! •...
  • Seite 32 dieses Ofens 8 bis 10 Minuten). • Die gemessenen Werte mit den Werten in der Tabelle vergleichen. • Die Leistungsstufe alle 10 Minuten wechseln und abwarten, dass sich der Betrieb stabilisiert. • Das Benutzermenü aufrufen und, wenn nötig, die Werte ändern. Fig.

  • Seite 33: 6.22 Anschluss Aussenthermostat

    6.22 ANSCHLUSS AUSSENTHERMOSTAT Fig. 111 - Grafische Anzeige Der Ofen funktioniert bereits mit einer Thermostatsonde, die darin positioniert ist. Falls erwünscht, kann der Ofen mit einem externen Raumthermostat verbunden werden. Dieser Eingriff muss von einem autorisierten Techniker ausgeführt werden. Kabel des externen Thermostaten an Klemme „Term opt“ auf der am Ofen vorhandenen Karte anschließen. Den externen Thermo- staten folgendermaßen einrichten (werkseitig auf OFF gestellt): •...

  • Seite 34: Reinigung Des Kanals Vom Rauchgas

    Fig. 112 - Die Brennschale entfernen Fig. 113 - Die Asche aufsaugen Fig. 114 - Stopfen entfernen • Mit einer Rohrreinigungsbürste säubern und die angesammelte Asche aufsaugen (siehe Fig. 115 und Fig. 116). • Nach der Reinigung, den Vorgang in umgekehrter Reihenfolge wiederholen und die Unversehrtheit und die Effizienz der Dichtung überprüfen: Im Bedarfsfall, von einem autorisierten Techniker auswechseln lassen.

  • Seite 35: Reinigung Rauchgasdurchgang

    REINIGUNG RAUCHGASDURCHGANG Am Saisonende (oder alle 2000 Betriebsstunden) muss der Rauchgasdurchgang gereinigt werden. • Die Tür entfernen (siehe entsprechendes Kapitel). • Die Schrauben des Tür-Umlenkblechs lösen (siehe Fig. 118) und entfernen. • Die Sechskantschrauben lösen, mit denen die gusseisernen Feuerraumplatten auf beiden Seiten befestigt sind (siehe Fig.119). •...

  • Seite 36: Reinigung Rauchgasansauggerät

    REINIGUNG RAUCHGASANSAUGGERÄT Einmal im Jahr muss das Rauchgasansauggerät von Asche oder Staub gereinigt werden, die ein Ungleichgewicht der Schaufeln verursachen und den Geräuschpegel erhöhen. • Die Tür öffnen und das Paneel unter der Tür abnehmen (siehe entsprechendes Kapitel). • Den Inspektionsstopfen entfernen (siehe Fig. 126). •...

  • Seite 37: Im Falle Von Störungen

    IM FALLE VON STÖRUNGEN PROBLEMLÖSUNG Vor jeder Endprüfung und/oder jedem Eingriff des autorisierten Technikers muss der autorisierte Techniker selbst sicherstellen, dass die Parameter der Steuerkarte der Bezugstabelle in seinem Besitz entsprechen. Im Falle von Zweifeln im Hinblick auf den Gebrauch des Ofens muss IMMER der autorisierte Techniker zu Hilfe gerufen werden, um irreparable Schäden zu vermeiden! PROBLEM URSACHE...
  • Seite 38 PROBLEM URSACHE LÖSUNG EINGRIFF Tank leer. Den Tank füllen. Die Schnecke wird durch Fremdkör- Schnecke reinigen. per blockiert (z.B. Nägel). Das Feuer erlischt Minderwertige Andere Pellet-Typen ausprobieren. und der Ofen stoppt Pellets. Wert Pelletladung zu Pelletladung einstellen. niedrig “Phase 1”. Auf dem Display überprüfen, dass Den Ofen überholen.

  • Seite 39: Technische Daten

    PROBLEM URSACHE LÖSUNG EINGRIFF Sicherstellen, dass das Rauchabzugsrohr nicht verstopft ist. Im Rauchkanal Im Rauchkanal Die Leistung des Ofens bei Mindestbetrieb erhöhen (Herabfallen des Ofens entsteht des Ofens entsteht des Pellets und Ventilator-Umdrehungen). Kondenswasser Kondenswasser. Einen Auffangbehälter aufstellen. Der Ofen ist in Hinweis auf Wenn beim Einschalten diese Meldung blinkt, ist die Wartung Betrieb und auf dem...

  • Seite 40: Merkmale

    MERKMALE BESCHREIBUNG ATENA PLUS 12 DUKE 12 AIRTIGHT SABA 12 BREITE 58 cm 58 cm 54 cm TIEFE 58 cm 58 cm 57 cm HÖHE 114 cm 114 cm 114 cm GEWICHT 152 - 160 kg 155 kg 138 kg EINGEBRACHTE HEIZLEISTUNG (Min/Max) 4 - 13,3 kW 4 - 13,3 kW...
  • Seite 41 BESCHREIBUNG ATENA PLUS 14 DUKE 14 AIRTIGHT SABA 14 BREITE 58 cm 58 cm 54 cm TIEFE 58 cm 58 cm 57 cm HÖHE 114 cm 114 cm 114 cm GEWICHT 152 - 160 kg 155 kg 138 kg EINGEBRACHTE HEIZLEISTUNG (Min/Max) 4 - 15,7 KW 4 - 15,7 KW 4 - 15,7 KW...
  • Seite 42 BESCHREIBUNG MITHOS PLUS 12 MITHOS PLUS 14 BREITE 95 cm 95 cm TIEFE 43 cm 43 cm HÖHE 118,5 cm 118,5 cm GEWICHT 165 kg 165 kg EINGEBRACHTE HEIZLEISTUNG (Min/Max) 4 - 13,3 kW 4 - 15,7 KW NOMINALE HEIZLEISTUNG (Min/Max) 3,8 - 12 kW 3,8 - 14 kW WIRKUNGSGRAD (Min/Max)
  • Seite 43 MITHOS PLUS 12 MITHOS PLUS 14 BESCHREIBUNG BREITE 95 cm 95 cm TIEFE 43 cm 43 cm HÖHE 118,5 cm 118,5 cm GEWICHT 160 kg 160 kg EINGEBRACHTE HEIZLEISTUNG (Min/Max) 4 - 13,3 kW 4 - 15,7 KW NOMINALE HEIZLEISTUNG (Min/Max) 3,8 - 12 kW 3,8 - 14 kW WIRKUNGSGRAD (Min/Max)
  • Seite 44 Rev. 00 - 2022 CADEL srl www.cadelsrl.com 31025 S. Lucia di Piave - TV www.free-point.it Via Foresto sud, 7 - Italy Tel. +39.0438.738669 Fax +39.0438.73343...
