Cadel MITHOS PLUS 12 PS Installateurhandbuch Seite 18

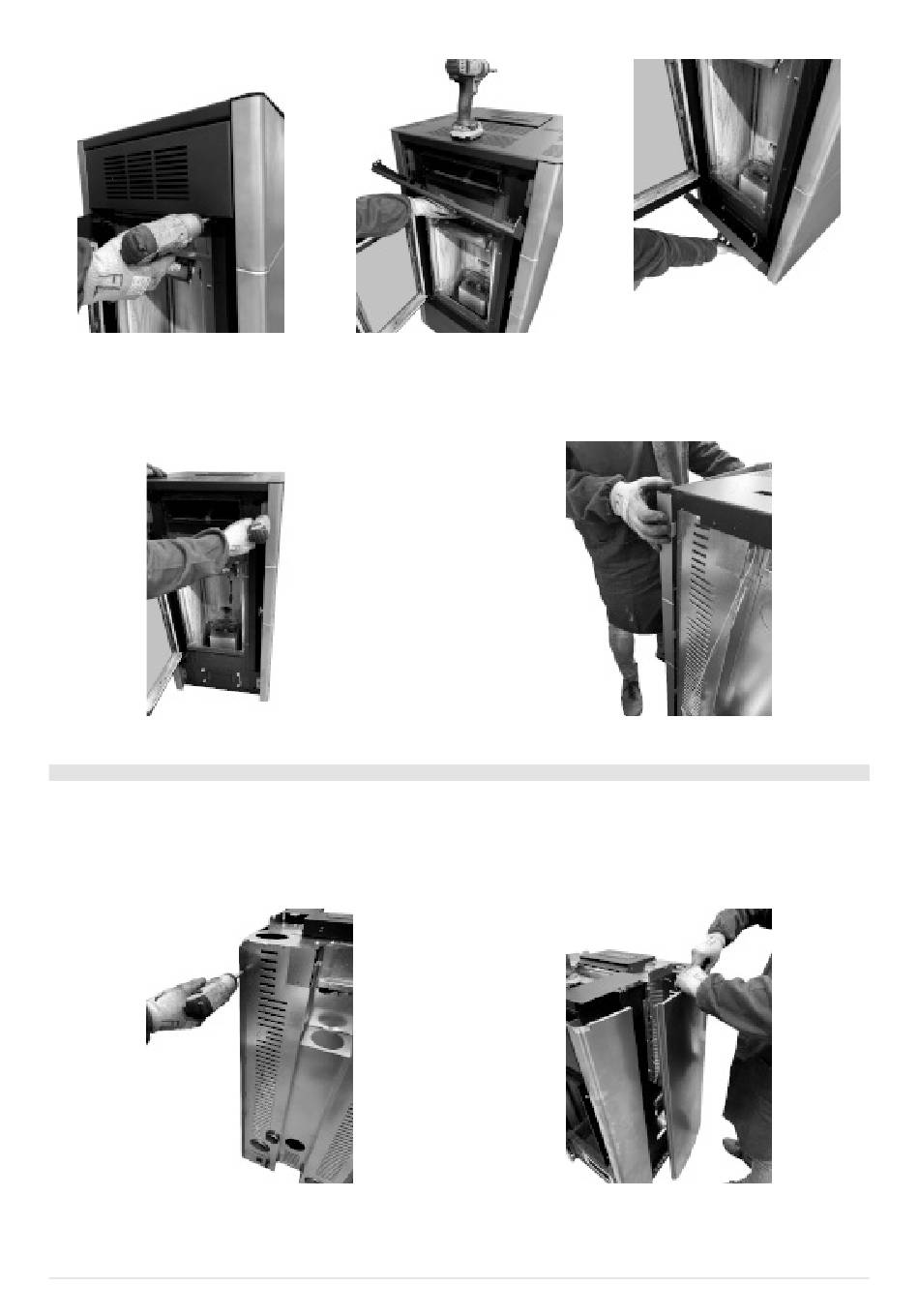

Fig. 24 - Die Schrauben entfernen
• Die vorderen Schrauben der Seitenwand lösen (siehe Fig. 27).
• Die Hinterseite öffnen (siehe Fig. 28).
• Beim Einbau in umgekehrter Reihenfolge vorgehen.
Fig. 27 - Die Schrauben entfernen
6.9 ENTFERNUNG/MONTAGE DER HINTERSEITEN (ATENA PLUS 12/14)
Für die Demontage der Hinterseiten ist wie folgt vorzugehen:
• Abdeckung aus Gusseisen entfernen (siehe entsprechendes Kapitel]).
• Die vorderen Schrauben des schwarzen Paneels lösen (siehe Fig. 29).
• Die Seitenwand öffnen und aus den Pins aushängen (siehe Fig. 30).
• Beim Einbau in umgekehrter Reihenfolge vorgehen.
Fig. 29 - Die Schrauben entfernen
18
ATENA - DUKE - MITHOS
Fig. 25 - Das obere Paneel abnehmen Fig. 26 - Das untere Paneel abnehmen
Fig. 28 - Die Seitenwand abnehmen
Fig. 30 - Die Seitenteile entfernen
