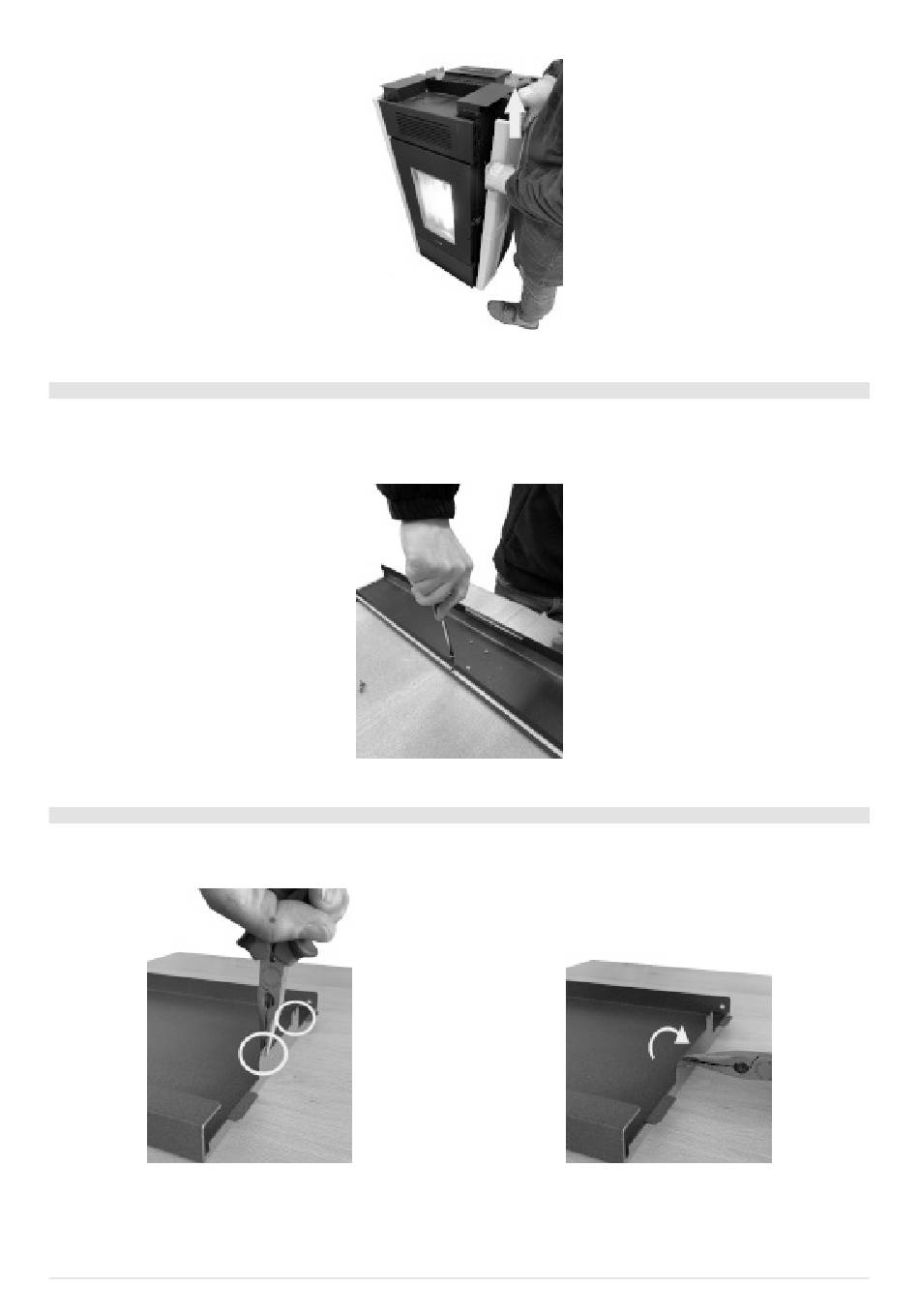

Fig. 35 - Abnehmen des Paneels
6.12 VERLEGEN DER MAJOLIKEN (ATENA PLUS 12/14)
Um die Majoliken zu verlegen, ist wie folgt vorzugehen:
• Die Majoliken in einer Ebene anordnen und auf der Majolikaunterlage auflegen.
• Die Löcher im Profil mit den Löchern in den Fliesen zur Deckung bringen und alles festschrauben (siehe Fig. 36).
Fig. 36 - Verlegen der Majoliken
6.13 MONTAGE DES METALLRAHMENS (MITHOS)
Für die Montage des Rahmens ist folgendermaßen vorzugehen:
• Die Seitenwände ergreifen und die 4 Laschen mit einer Zange nach außen biegen (siehe Fig. 37 und Fig. 38).
Fig. 37 - Laschen Fig. 38 - Die Laschen nach außen biegen
• Die linke und rechte Platte mit den Schrauben befestigen (siehe Abb. Fig. 39 e Fig. 40).
• Die obere Platte nehmen und die beiden kleinen Laschen nach unten biegen (siehe Fig. 41).
