Cadel MITHOS PLUS 12 PS Installateurhandbuch Seite 25

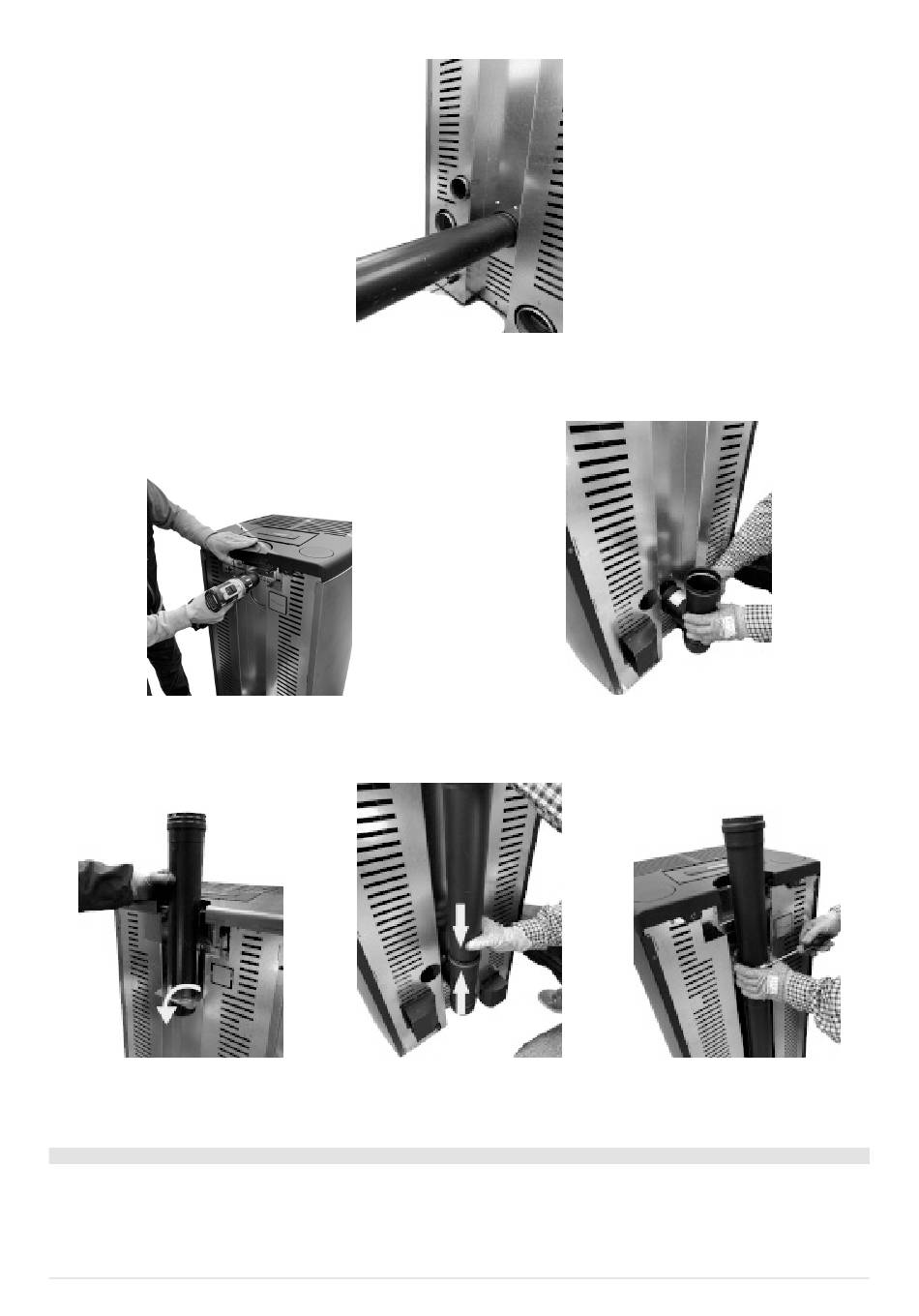

Fig. 67 - .
• Das Rohr wie in Fig. 67 positionieren.
AUSLASS OBEN
Fig. 68 - Stopfen entfernen Fig. 69 - T-Anschlussstück anschließen
• Den Stopfen auf der Rückseite der Abdeckung entfernen (siehe Fig. 68).
• Ein T-Anschlussstück wie in Fig. 69 gezeigt anschließen.
Fig. 70 - Halterung absenken Fig. 71 - Die Rohre anschließen Fig. 72 - Rauchgasauslass hinten, montiert
Die Halterung, die sich hinter der Rückseite des Ofens befindet, biegen und das Rauchgasauslassrohr einstecken (siehe Fig. 70).
Die zwei Rohre anschließen (siehe Fig. 71und sie mit der Schelle befestigen (siehe Fig. 72).
6.17 MONTAGE BAUSATZ KONZENTRISCHES ROHR (ATENA - DUKE)
Der Ofen ist so vorbereitet, dass er mit einem speziellen Bausatz an das konzentrische Rohr angeschlossen werden kann.
Für den oberen Auslass mit konzentrischem Rohr wird der Bausatz Nr. 1 Cod. 5020004 (optional) benötigt.
Für die Montage des Bausatzes ist folgendermaßen vorzugehen:
• Den Bausatz nehmen (siehe Fig. 73 und das Rohr in den Rauchgasauslass des Ofens einstecken (siehe Fig. 74).
