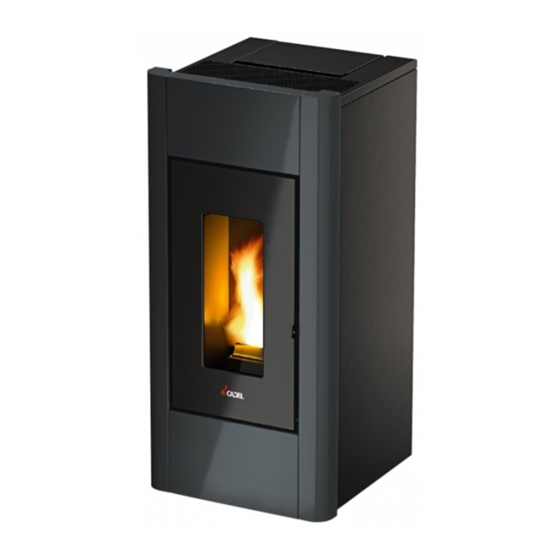

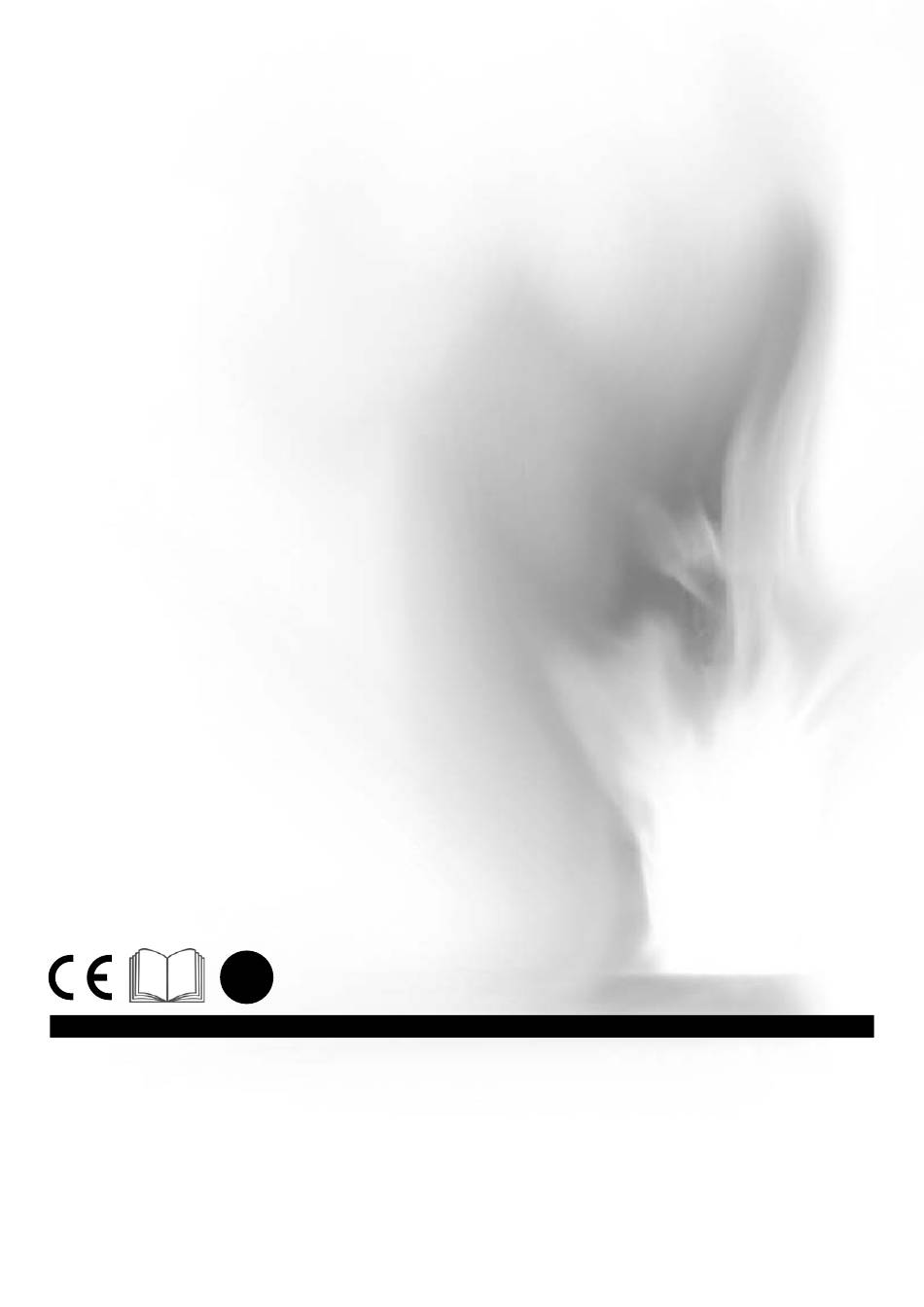

- Seite 1 BENUTZERHANDBUCH PELLETOFEN ©2018 CADEL srl | All rights reserved - Tutti i diritti riservati EASY - SWEET - SHARP - PERLA...
-
Seite 2: Inhaltsverzeichnis
9.3 TIMER FÜR DIE PELLETZUFUHR ......17 9.4 BELÜFTUNG ............17 9.5 FERNBEDINUNG ............17 10 SICHERHEITSEINRICHTUNGEN UND ALARME ...18 10.1 SICHERHEITSEINRICHTUNGEN ......18 10.2 DRUCKWÄCHTER ...........18 10.3 RAUCHGAS-TEMPERATURFÜHLER ......18 10.4 KONTAKTTHERMOSTAT IM BRENNSTOFF-BEHÄLTER..18 10.5 ELEKTRISCHE SICHERHEIT ........19 EASY - SWEET3 - SHARP - PERLA3... -
Seite 3: Symbole Im Handbuch
• Die Bezugseinheit ist die, die Sie gekauft haben. • Im Zweifelsfall oder bei Verständnisschwierigkeiten oder beim Auftreten von Problemen, die in diesem Handbuch nicht behan- delt werden, kontaktieren Sie so bald wie möglich Ihren Händler oder Installateur. EASY - SWEET3 - SHARP - PERLA3... -
Seite 4: Sicherheitsregeln
Aufsicht verwendet werden bzw. nachdem sie über den sicheren Gebrauch des Gerätes und den damit verbundenen Gefahren die erforderlichen Anweisungen erhalten ha- ben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung müssen vom EASY - SWEET3 - SHARP - PERLA3... -
Seite 5: Garantiebedingungen
• Schäden durch Transport und/oder Handling. • Außerdem alle Bauteile, die sich aufgrund von Fahrlässigkeit oder Unachtsamkeit während des Gebrauchs, fehlerhafter War- tung und einer nicht den Angaben des Herstellers entsprechend ausgeführten Installation als defekt erweisen (beziehen Sie EASY - SWEET3 - SHARP - PERLA3... -
Seite 6: Ersatzteile
Am Ende seiner Nutzzeit darf das Gerät NICHT zusammen mit dem Siedlungsabfall beseitigt werden. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. EASY - SWEET3 - SHARP - PERLA3... -
Seite 7: Informationen Für Die Entsorgung Von Elektrischen Und Elektronischen Altgeräten, Die Batterien Und Akkus Enthalten
Rauch verursachen: Es wird empfohlen, den Raum zu lüften, weil sie schädlich für Menschen und Tiere sein können. Die Programmierwerte von 1 bis 5 werden vom Hersteller voreingestellt und können nur von einem autorisier- ten Techniker geändert werden. EASY - SWEET3 - SHARP - PERLA3... -
Seite 8: Display Der Bedientafel
• "Menü" drücken, um zu bestätigen. • Mit den Tasten +/- ändern. • Am Ende zum Bestätigen "Menü" drücken und "Esc" zum Beenden. Einstellung Timer (siehe spezielles Kapitel) Einstellung Sleep (siehe spezielles Kapitel) EASY - SWEET3 - SHARP - PERLA3... -
Seite 9: Menü Einstellungen
• Mit den Pfeiltasten blättern und "Tone" wählen. • "Menu" drücken, um zu bestätigen. • Mit den Tasten +/- "On" einstellen. • Zum Bestätigen "Menu" drücken und "Esc" zum Beenden. e - Aussen Therm. (siehe spezielles Kapitel) EASY - SWEET3 - SHARP - PERLA3... - Seite 10 • Mit den Pfeiltasten blättern und "Einstellungen" wählen. • "Menu" drücken, um zu bestätigen. • Mit den Pfeiltasten blättern und "Menu kaminkehrer" wählen. • "Menu" drücken, um zu bestätigen. • Mit den Tasten +/- "On" einstellen (per default Off). EASY - SWEET3 - SHARP - PERLA3...
-
Seite 11: Menü Info
Wenn die Umgebungstemperatur unter 5°C liegt, könnte es passieren, dass der Widerstand nicht ausreichend vorgewärmt wird, um das Zünden der Pellets zu verfügen. Die unverbrannten Pellets aus der Pfanne entfernen und den Zündvorgang wiederholen. EASY - SWEET3 - SHARP - PERLA3... -
Seite 12: Ausschalten (Auf Der Anzeige: Off Mit Blinkender Flamme)
Luftgeschw. - Mit dieser Funktion kann die Geschwindigkeit der Raumventilatoren von 1 bis 5 bzw. auf A eingestellt werden. A bedeutet automatisch. Die Ventilatorgeschwindigkeit erfolgt entsprechend der Leistung; empfohlene Einstellung (siehe Fig. 7). Auf Stufe 1 sind die Ventilatoren ausgeschaltet. EASY - SWEET3 - SHARP - PERLA3... -
Seite 13: Programmierter Modus (Timer) - Hauptmenü
Wochentag als aktiv bestätigt wird, erscheint auch das Timer-Programm im Status-Bildschirm nicht aktiv. Mit der Programmierung der nächsten Tage fortfahren oder "ESC" drücken, um zu beenden. Prozedur zum Programmieren der anderen Timer wiederholen. EASY - SWEET3 - SHARP - PERLA3... -
Seite 14: Programmierbeispiele
Ausschaltphase zu gehen. Das Countdown für das ECO-Ausschalten wird unterbrochen, wenn eine der Vor- richtungen wieder Leistung fordert. In dem Moment, in dem das Ausschalten beginnt, erscheint auf der Anzeige Folgendes: Off – Eco aktiviert – mit kleiner, blinken- EASY - SWEET3 - SHARP - PERLA3... -
Seite 15: Funktion Sleep (Hauptmenü)
Brennstoffqualität bilden oder sehr viel Asche übrig lassen, gelöst werden. Die verfügbaren Werte gehen von -27% bis +27% mit Änderungen von je 3 Prozentpunkten. Die negative Änderung kann auch nützlich sein, wenn die Flamme zu niedrig ist. EASY - SWEET3 - SHARP - PERLA3... -
Seite 16: Funktion Meisterkontrolle (Nur Für Wartungsbeauftragte) - Siehe Abschnitt K Menü Einstellungen A Pag. 9
• Der Sack mit dem Heizmaterial darf nicht mit der heißen Oberfläche des Ofens in Kontakt kommen. • In den Tank dürfen keine Heizmaterialrückstände (unverbrannte Holzkohle) aus dem Tiegel (Abfall der Zündungen) eingefüllt EASY - SWEET3 - SHARP - PERLA3... -
Seite 17: Timer Für Die Pelletzufuhr
• Der Ofen ist nicht zum Garen von Speisen geeignet. Fig. 18 - Die Lüftungsschlitze nicht verdecken FERNBEDINUNG • Der Ofen kann mit Fernbedinung bedient werden. • Für den Betrieb wird 1 Batterie Typ Lithium battery CR 2025 benötigt. EASY - SWEET3 - SHARP - PERLA3... -
Seite 18: Sicherheitseinrichtungen Und Alarme
Misst die Temperatur der Rauchgase und erteilt die Freigabe für den Betrieb oder schaltet das Gerät ab, wenn die Rauchgastempe- ratur unter den voreingestellten Wert sinkt. 10.4 KONTAKTTHERMOSTAT IM BRENNSTOFF-BEHÄLTER Wenn die Temperatur den eingestellten Sicherheitswert überschreitet, wird der Betrieb des Heizkessels sofort gestoppt. EASY - SWEET3 - SHARP - PERLA3... -
Seite 19: Elektrische Sicherheit
Sicherstellen, dass die „Pfanne“ vorschriftsmäßig in ih- rem Sitz positioniert ist und dass keine Verkrustungen Zündung nicht erfolgt. oder kein unverbranntes Material vorhanden ist. Sicherstellen, dass die Pellet-Abdeckung und die Ofentür vorschriftsmäßig geschlossen sind. Rauchabzugsrohr verstopft EASY - SWEET3 - SHARP - PERLA3... -
Seite 20: Alarm-Rückstellung
Rauchkanals, des Rauchabzugs und des Schornsteins mindestens einmal im Jahr durchzuführen. • Mindestens einmal im Jahr, ist es auch notwendig, den Brennraum zu reinigen, die Dichtungen zu überprüfen, die Motoren und die Ventilatoren zu reinigen und den elektrischen Teil zu überprüfen. EASY - SWEET3 - SHARP - PERLA3... -
Seite 21: Den Benutzer
11.4 REINIGUNG TANK UND SCHNECKE Bei jedem Nachfüllen von Pellets, das Vorhandensein von Mehl / Sägespänen oder anderen Abfällen auf dem Boden des Tanks überprüfen. Falls vorhanden, müssen sie mithilfe eines Staubsaugers entfernt werden (siehe Fig. 22). EASY - SWEET3 - SHARP - PERLA3... -
Seite 22: Jährliche Reinigung Rauchgasleitungen
Die Glaskeramik der Feuerungstür ist feuerbeständig bis 700°C, aber nicht beständig gegen Temperaturschwankungen. Eine even- tuelle Reinigung mit handelsüblichen Produkten für Glas darf nur bei abgekühltem Glas ausgeführt werden, um die Explosion der Glasscheibe zu vermeiden. Es wird empfohlen, die Glasscheibe der Feuerungstür täglich zu reinigen! EASY - SWEET3 - SHARP - PERLA3... -
Seite 23: Im Falle Von Störungen
Die Schutzsiche- rungen in der Die Schutzsicherungen in der Steckdose auswechseln (3,15A- Steckdose sind 250V). durchgebrannt. Das Steuerdisplay Steuerdisplay schaltet sich nicht Steuerdisplay auswechseln. defekt. Flachkabel defekt. Flachkabel auswechseln. Steuerkarte defekt. Steuerkarte auswechseln EASY - SWEET3 - SHARP - PERLA3... - Seite 24 Nägel). Das Feuer erlischt Minderwertige und der Ofen Andere Pellet-Typen ausprobieren. Pellets. stoppt Wert Pelletladung zu niedrig “Phase Pelletladung einstellen. 1”. Auf dem Display überprüfen, dass Den Ofen überholen. kein “AKTIVER ALARM” vorliegt. EASY - SWEET3 - SHARP - PERLA3...
- Seite 25 Der Ofen läuft auf Mindestleistung. Die gewünschte Umge- stung, heizt aber peratur erreicht. bungstemperatur erhöhen. nicht Der Ofen ist in Be- trieb und auf dem Grenztemperatur Display erscheint Rauchgasaustritt Der Ofen arbeitet auf dem Minimum. KEIN PROBLEM! "Rauchgas-Ue- erreicht. berhitzung" EASY - SWEET3 - SHARP - PERLA3...
- Seite 26 Hinweis auf Wenn beim Einschalten diese Meldung blinkt, ist die War- trieb und auf dem planmäßige tung fällig, denn die eingestellte Anzahl Betriebsstunden ist Display erscheint Wartung (nicht erreicht. Kundendienst rufen. "SERVICE" sperrend) EASY - SWEET3 - SHARP - PERLA3...
