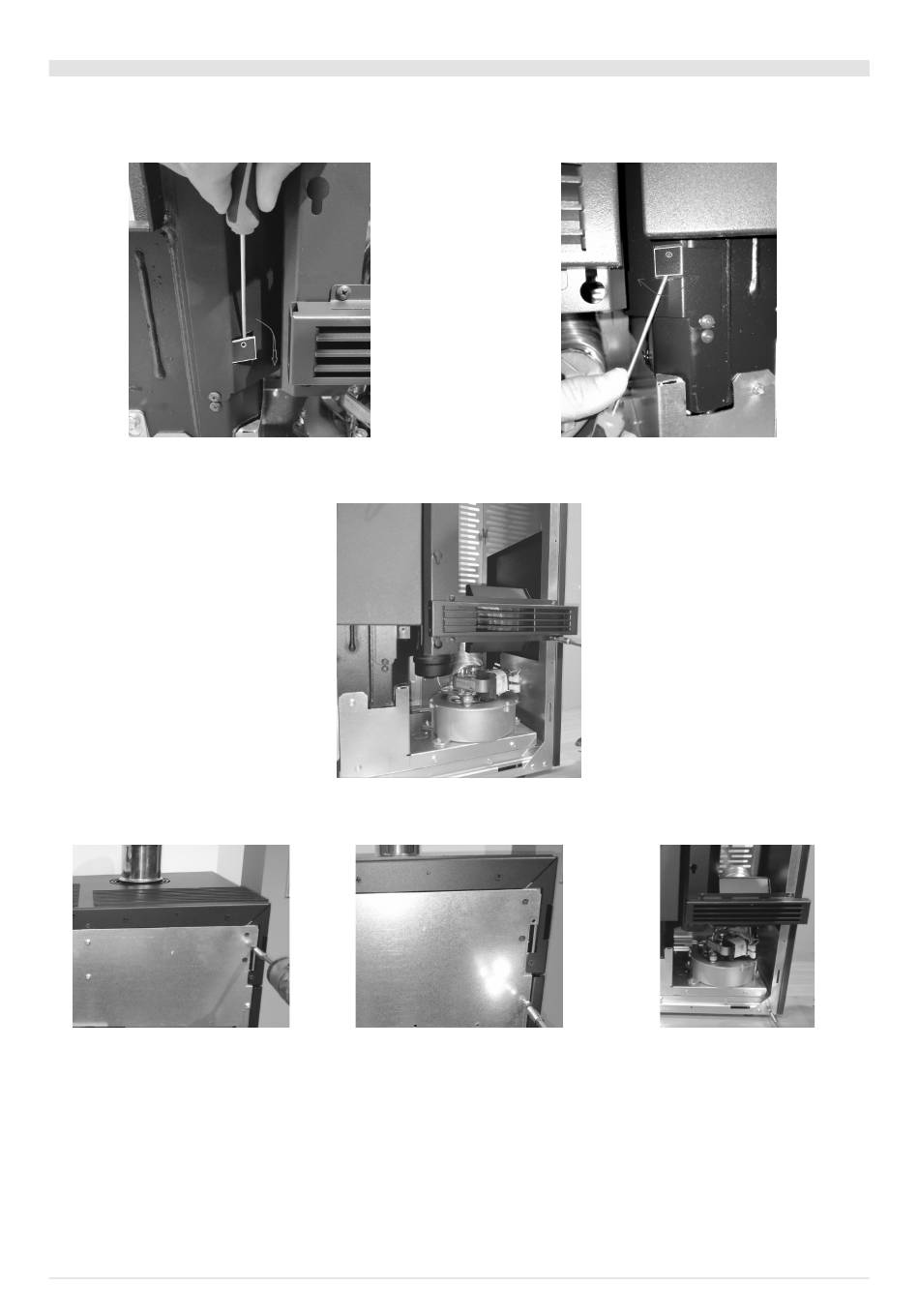

6.14 MONTAGE SERPENTINSTEIN-RAHMEN (MITHOS)

Für die Montage des Rahmens ist folgendermaßen vorzugehen:

• Die seitlichen Laschen (auf beiden Seiten) aufbiegen, um das untere Verkleidungsprofil daran zu befestigen (siehe Fig.48

Fig.49).

Fig. 48 - Laschen 1 aufbiegen

• Die Luftauslassöffnungen Fig. 50 (rechts und links) lockern, indem Sie die 4 Schrauben lösen.

• Zwei obere und eine untere Schraube an der linken und der rechten Gehäuseseite lösen, siehe Abbildung Fig.51 Fig.52 Fig.53.

Fig. 51 - 1 lösen

• Die Luftauslassöffnung Fig. 54 anheben und den rechten und den linken Träger einsetzen Fig. 55, mit den beiliegenden

Schrauben befestigen. Die mittleren Träger auf die gleiche Weise befestigen Fig. 56 Fig. 57.

ATENA - DUKE - MITHOS

Fig. 50 - Luftöffnungen lockern

Fig. 52 - 2 lösen

Fig. 49 - Laschen 1 aufbiegen

Fig. 53 - 3 lösen
