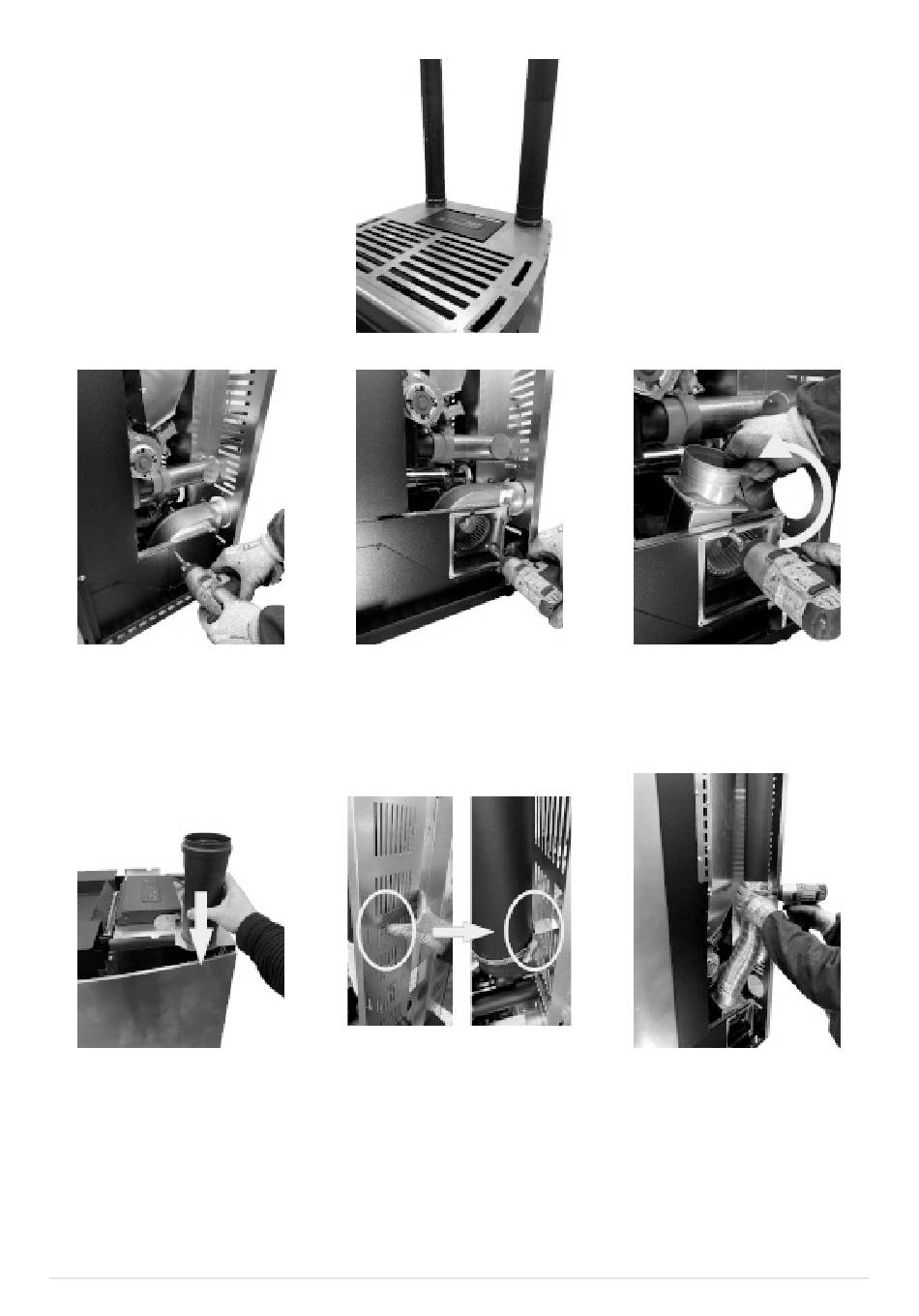

Fig. 79 - Oberer Warmluftauslass
Fig. 80 - Stopfen entfernen Fig. 81 - Die Ventilatorschrauben entfernen Fig. 82 - Den Ventilator drehen
• Die Seiten und die Abdeckung des Ofens entfernen (siehe entsprechendes Kapitel).
• Das Inspektionstürchen in der Nähe der Ventilatoren der Kanalisierung entfernen (siehe Fig. 80).
• Die Schrauben des Ventilators entfernen (siehe Fig. 81).
• Den Ventilator mit dem Anschlussstutzen nach oben drehen und ihn befestigen (siehe [Fig. 82).
Fig. 83 - Das Rohr einsetzen Fig. 84 - Feder biegen Fig. 85 - Die Rohre befestigen
• Das Rohr in die entsprechenden Sitze einführen und nach unten absenken, bis es vollständig eingeführt ist (siehe Fig. 83).
• Die Feder mit den Händen nach innen biegen (siehe Fig. 84).
• Den Anschlussstutzen des Ventilators und das Rohr der Kanalisierung mit einem Schlauch verbinden und mit Kabelbindern
sichern (siehe Fig. 85).
LÖSUNG C: Kanalisierung mit oberem und hinterem Warmluftauslass (siehe Fig. 86 und Fig. 87).
Für die obere Kanalisierung ist der Bausatz Nr. 1 Cod.5020003 (optional) erforderlich.
