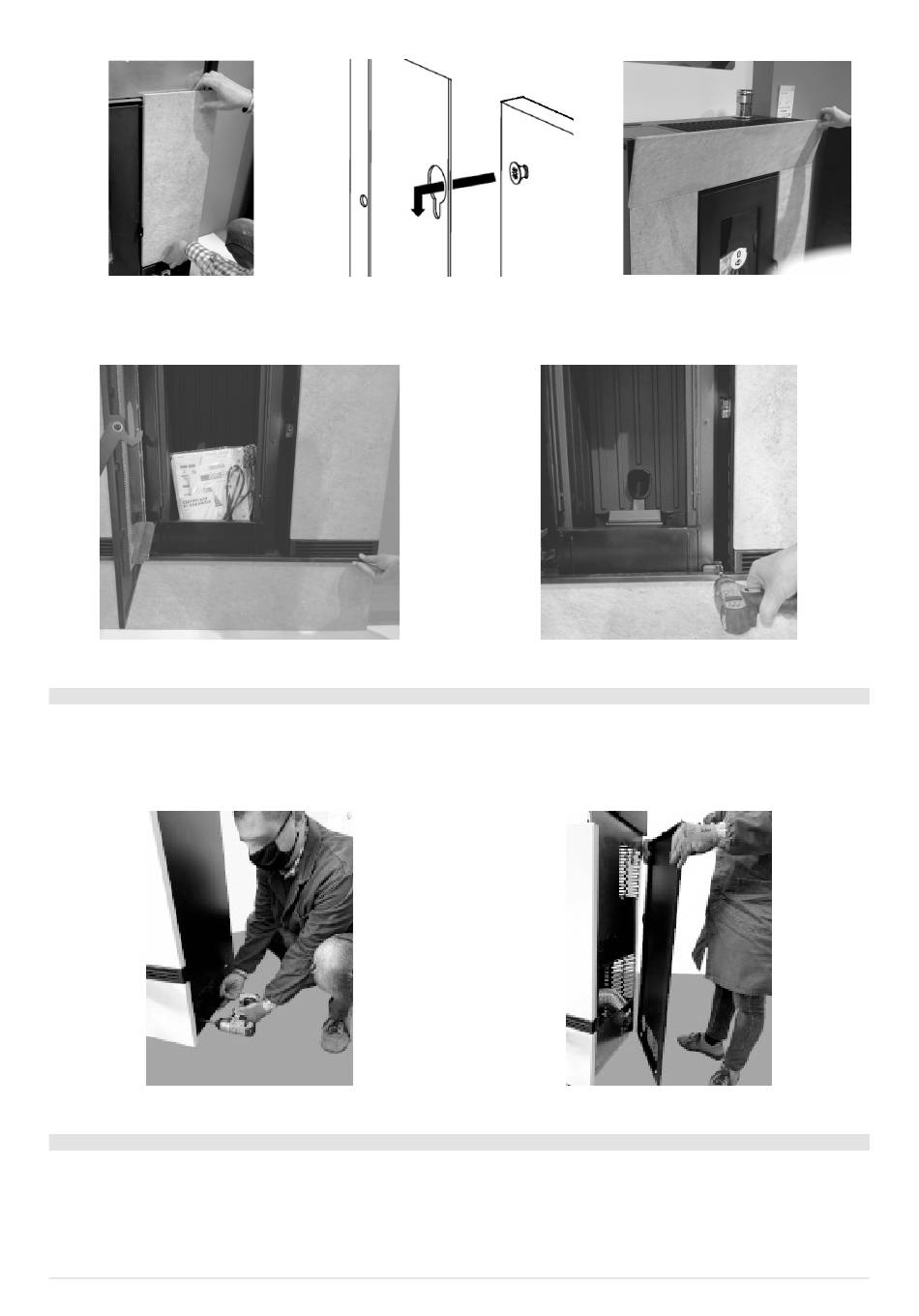

Fig. 60 - Den Stein einhaken Fig. 61 - Details der Kupplung Fig. 62 - Alle Steine einhaken
• Zum Abschluss den unteren Stein platzieren, das Verkleidungsprofil an dessen Oberseite einsetzen und wie in Punkt 1 beschrie-
ben an den seitlichen Laschen festschrauben (siehe Fig.63 - Fig.64)
Fig. 63 - Stein und Profil platzieren. Fig. 64 - An den Laschen festschrauben
6.15 ENTFERNEN DER SEITENWÄNDE (MITHOS PLUS 12/14)
Für den Ausbau der Seitenwände ist wie folgt vorzugehen:
• Die beiden Schrauben an der Seitenwand entfernen, die sich an der Unterseite der Platte befindet (siehe Fig. 65).
• Die Seitenwand abnehmen (siehe Fig. 66).
• Beim Einbau in umgekehrter Reihenfolge vorgehen.
Fig. 65 - Lösen der Schrauben Fig. 66 - Abnehmen der Seitenwand
6.16 RAUCHGASAUSLASS HINTEN ODER OBEN
Der Anschluss des Rauchgasauslasses kann sich hinten oder oben befinden.
AUSLASS HINTEN
