Cadel MITHOS PLUS 12 PS Installateurhandbuch Seite 30

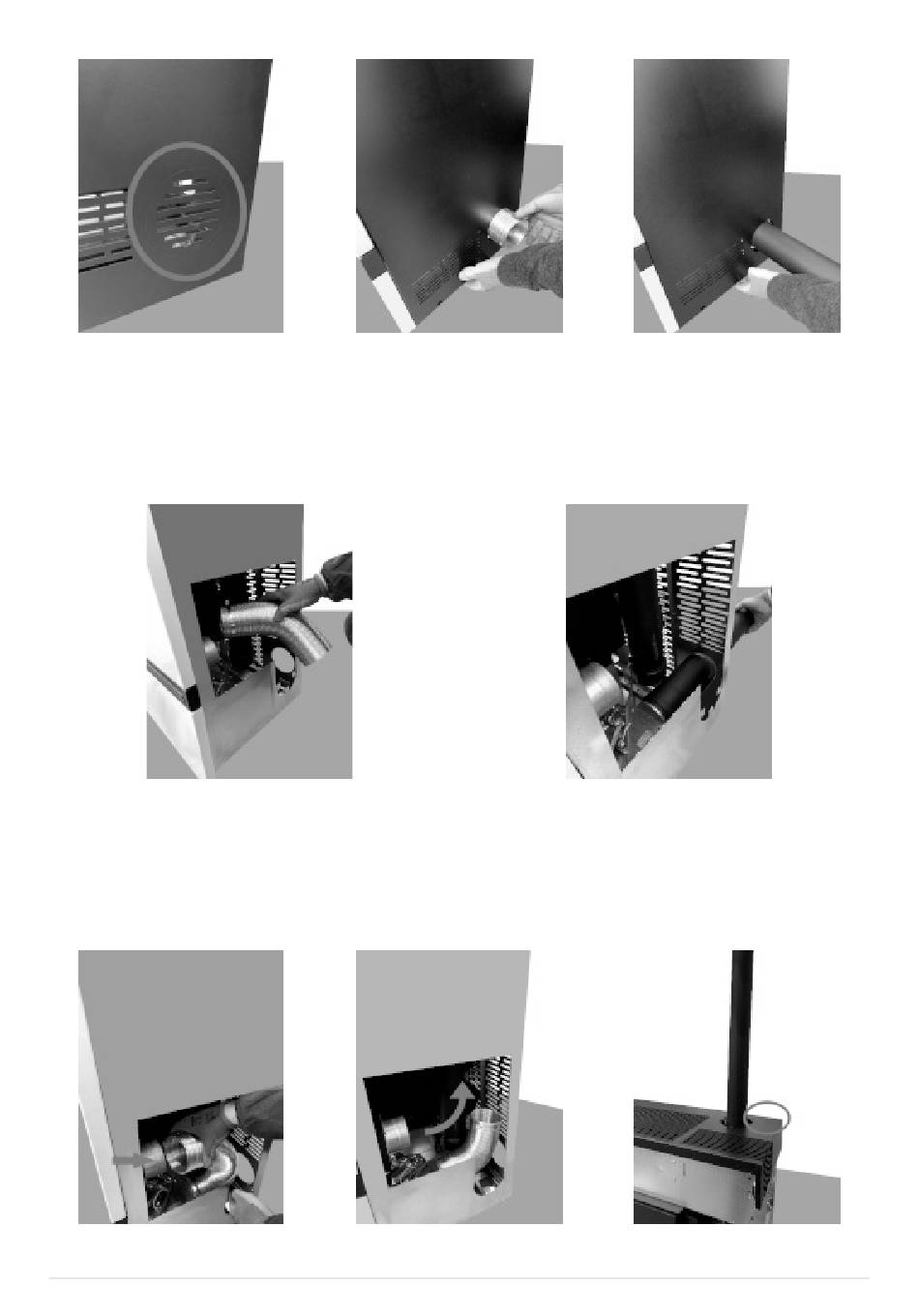

Fig. 94 - Den Verschluss entfernen
HINTERE KANALISIERUNG (RECHTS UND/ODER LINKS)
• Die Seitenwand abnehmen (siehe ENTFERNEN DER SEITENWÄNDE (MITHOS PLUS 12/14) a pag. 24).
• Die Schellen und den Schlauch entfernen (siehe Fig. 97).
• Ein 80-mm-Rohr anschließen, um die Luft in einen anderen Raum zu kanalisieren (siehe Fig. 98).Die Seitenwand wieder am
Ofen positionieren.
Fig. 97 - Den Schlauch entfernen
OBERE KANALISIERUNG
• Die Seitenwand abnehmen (siehe ENTFERNEN DER SEITENWÄNDE (MITHOS PLUS 12/14) a pag. 24).
• Die Schelle entfernen und den Schlauch vom Rohrstutzen des Gitters abziehen (siehe Fig. 99).
• Den Schlauch in Richtung des oberen Ausgangs drehen (siehe Fig. 100).Den vorgeschnittenen Verschluss auf dem Deckel
entfernen (siehe Fig. 101).
Fig. 99 - Das Kanalisierungsrohr einführen
30
ATENA - DUKE - MITHOS
Fig. 95 - Die Seitenwand positionieren
Fig. 100 - Die Rohre anschließen
Fig. 96 - Das Kanalisierungsrohr anschließen
Fig. 98 - Das Kanalisierungsrohr anschließen
Fig. 101 - Das Kanalisierungsrohr festspannen
