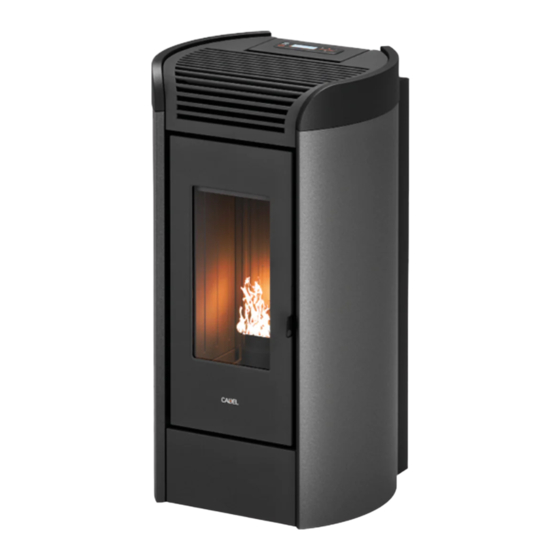

Cadel FENICE 11 Installateurhandbuch
Vorschau ausblenden
Andere Handbücher für FENICE 11:
- Benutzerhandbuch (39 Seiten) ,
- Installateurhandbuch (36 Seiten) ,
- Benutzerhandbuch (36 Seiten)
Verwandte Anleitungen für Cadel FENICE 11
Inhaltszusammenfassung für Cadel FENICE 11
- Seite 1 INSTALLATEURHANDBUCH PELLETOFEN ©2023 CADEL srl | All rights reserved - Tutti i diritti riservati PRINCE 11 - KOBE 11 - FENICE 11 PRINCE PLUS 11 - KOBE PLUS 11 - FENICE PLUS 11 INDACO 11 - GO 11 - ECLIPSE 11...
- Seite 2 6.12 SEITENWÄNDE ABNEHMEN/ANBRINGEN (SPARK 11) INHALT ................19 1 SYMBOLE IM HANDBUCH ......3 6.13 RAHMEN ABNEHMEN/ANBRINGEN (GO 11) ..20 2 VERPACKUNG UND HANDLING .......3 6.14 ENTFERNUNG/MONTAGE SEITENWÄNDE 2.1 VERPACKUNG ............3 (ECLIPSE 11) ..............20 2.2 ENTFERNUNG DES OFENS VON DER PALETTE ..3 6.15 RAHMEN ABNEHMEN/ANBRINGEN (ECLIPSE 11) 21 2.3 HANDLING DES OFENS ..........4 6.16 RAUCHGASAUSLASS HINTEN ODER OBEN ....21...
- Seite 3 SYMBOLE IM HANDBUCH BENUTZER AUTORISIERTER TECHNIKER (darunter versteht man AUSSCHLIESSLICH entweder den Hersteller des Ofens oder den autorisierten Techniker des vom Hersteller des Ofens anerkannten Kundendienstes) SPEZIALISIERTER OFENSETZER ACHTUNG: DIE HINWEISE AUFMERKSAM LESEN ACHTUNG: MÖGLICHKEIT VON GEFAHR ODER IRREVERSIBLEM SCHADEN •...
- Seite 4 HANDLING DES OFENS Sowohl im Falle des verpackten als auch des ausgepackten Ofens müssen die folgenden Anweisungen für die Handhabung und den Transport des Ofens ab Kauf des Gerätes bis zu seiner Nutzung und für alle zukünftigen Verstellungen befolgt werden: •...
- Seite 5 RAUCHGASKANÄLE (ANSCHLUSSSTÜCK RAUCHGASABZUG) Der Rauchgaskanal ist das Rohr, das das Gerät mit dem Schornstein verbindet. Dieser Anschluss muss insbesondere den folgenden Vorschriften entsprechen: • Er muss der Norm DIN EN 1856-2 entsprechen; • Sein Querschnitt muss einen konstanten Durchmesser aufweisen und gleich oder kleiner sein als der des Geräteauslasses vom Feuerraumausgang bis zum Anschluss an den Schornstein;...
- Seite 6 Fig. 3 - Rauchabzüge LEGENDE Fig. 3 Rauchabzug mit isolierten Edelstahl-Rohren Rauchabzug im bestehenden Kamin Inspektionsdeckel Inspektionstür • Der Rauchabzug muss gemäß EN 1443 mit CE – Kennzeichnung ausgestattet werden. Beiliegend finden Sie ein Beispiel für das Typenschild: Fig. 4 - Beispiel für Typenschild SCHORNSTEINKOPF Der Schornsteinkopf, also das Endstück des Schornsteins, muss die folgenden Merkmale aufweisen: •...
- Seite 7 Fig. 5 - Schornstein mit Windschutz Fig. 6 - Rückflusszone WARTUNG • Die Auslassleitungen (Rauchgaskanal + Rauchabzug + Schornstein) müssen immer gereinigt, gefegt und von einem sachver- ständigen Schornsteinfeger geprüft werden, in Übereinstimmung mit den örtlichen Vorschriften, mit den Angaben des Her- stellers des Kamins und den Richtlinien Ihrer Versicherungsgesellschaft.
- Seite 8 Unter 15 kW: Durchmesser Luftleitung Maximale Länge (glatte Leitung) Maximale Länge (gewellte Leitung) 50 mm 60 mm 80 mm 100 mm 12 m Über 15 kW: Durchmesser Luftleitung Maximale Länge (glatte Leitung) Maximale Länge (gewellte Leitung) 50 mm 60 mm 80 mm 100 mm Fig.
- Seite 9 INSTALLATIONSBEISPIELE (DURCHMESSER UND LÄNGEN SIND ZU BEMESSEN) Fig. 10 - Rauchabzug 1. Installation eines Schornsteins mit einer vergrößerten Bohrung für den Durchgang des Rohrs von: Mindestens 100 mm um das Rohr herum, wenn es mit nicht brennbaren Teilen wie Zement, Ziegel usw. zusammentrifft; oder mindestens 300 mm um das Rohr herum (bzw.
- Seite 10 LEGEND Fig. 10 Isolierung Eventuelle Zunahme Des Durchmessers Inspektionsverschluss Inspektionstür Zuluftöffnung T-Anschluss Mit Inspektionsverschluss Abstand Vom Brennmaterial (Schild Rauchgaskanal) Max. 4 M Min, 3° Neigung Abstand Vom Brennmaterial (Geräteschild) Rückflusszone Luftkanalisierung Die in diesem Kapitel enthaltenen Angaben beziehen sich ausdrücklich auf die italienische Installationsnorm UNI 10683.
- Seite 11 Unter luftdichter Installation ist zu verstehen, dass das Gerät als luftdicht zertifiziert ist und seine Installation (Verbrennungsluftkanalisierung und Anschluss an den Schornstein) in Be- zug auf die Installationsumgebung luftdicht ausgeführt wird. Eine luftdichte Installation verbraucht den Sauerstoff in der Luft nicht, da die gesamte Luft von außen zugeführt wird (bei entspre- chender Kanalisierung);...
- Seite 12 Bei Vorhandensein eines Bodens aus brennbarem Material muss immer eine Bodenschutzplat- te angebracht werden. Den Ofen auch entfernt von Wänden/nicht brennbaren Flächen installieren und dabei auf einen Mindestluftspalt von 200mm (Rückseite) und 300mm (Seite) beachten, um eine wirksame Lüftung des Geräts und eine gute Verteilung der Wärme in der Umgebung zu gewährleisten.
- Seite 13 Fig. 13 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Kanalauslass d.8 cm (KOBE Plus 11) Fig. 14 - Allgemeine Abmessungen: Fenice 11 - Fenice Plus 11 LEGENDE Fig. 14 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Kanalauslass d.8 cm (FENICE Plus 11)
- Seite 14 Fig. 15 - Allgemeine Abmessungen: Indaco 11 LEGENDE Fig. 15 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Kanalauslass d.8 cm Fig. 16 - Go 11 LEGENDA Fig. 16 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Kanalauslass d.8 cm KOBE-FENICE-INDACO-PRINCE - GO - ECLIPSE...
- Seite 15 Fig. 17 - GO 11 Bi-FLUX LEGENDA Fig. 17 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.13 cm Kanalauslass d.8 cm Fig. 18 - Eclipse 11 LEGENDA Fig. 18 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Kanalauslass d.8 cm KOBE-FENICE-INDACO-PRINCE - GO - ECLIPSE...
- Seite 16 Fig. 19 - Eclipse 11 Bi-FLUX LEGENDA Fig. 19 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.13 cm Kanalauslass d.8 cm AUS-/EINBAU DER FEUERSTELLENTÜR AUSBAU DER TÜR Für einige Arbeiten (zum Beispiel: Einbau der Seiten und Reinigung) muss die Feuerstellentür ausgebaut werden. Zum Ausbau der Tür wie nachstehend beschrieben vorgehen: •...
- Seite 17 Fig. 25 - Den Rahmen aushängen Fig. 26 - Entfernen die Rahmen Fig. 27 - . ENTFERNUNG/MONTAGE DER SEITENWÄNDE (FENICE 11 - FENICE PLUS 11) Zum Abbauen der Seitenwände wie folgt vorgehen: • Vordere Schrauben (siehe Fig. 28) und hintere Schrauben ausschrauben (siehe Fig. 29).
- Seite 18 Fig. 28 - Vordere Schrauben entfernen Fig. 29 - Hintere Schrauben entfernen Fig. 30 - Seitenwand abnehmen UNTERE BLENDE ABNEHMEN/ANBRINGEN (FENICE 11 - FENICE PLUS 11) Zum Abbauen der Blende wie folgt vorgehen: • Tür öffnen. • Blende nach oben aushaken und die Teile entfernen (siehe Fig. 31).
- Seite 19 6.10 ENTFERNUNG/MONTAGE DER SEITENWÄNDE (KOBE 11 - KOBE PLUS 11) Zum Abbauen des Rahmens wie folgt vorgehen: • Entfernen Sie die Gusseisenplatte (siehe Fig. 34). • Drücken Sie den Rahmen nach oben und lösen Sie die Zähne. • Entfernen Sie den Rahmen (siehe Fig. 35). •...
- Seite 20 Fig. 39 - Schrauben entfernen Fig. 40 - Seitenwand abnehmen 6.12 RAHMEN ABNEHMEN/ANBRINGEN (GO 11) Zum Abbauen des Rahmens wie folgt vorgehen: • Drücken Sie die Rahmen nach oben und lösen Sie die Zähne (siehe Fig. 41). • Entfernen Sie die Rahmen (zur Montage gehen Sie umgekehrt vor Fig. 42 Fig. 43). Fig.
- Seite 21 Fig. 44 - Hintere Schrauben entfernen Fig. 45 - Seitenwand abnehmen 6.14 RAHMEN ABNEHMEN/ANBRINGEN (ECLIPSE 11) Zum Abbauen des Rahmens wie folgt vorgehen: • Gitter entfernen. Fig. 46 • Oberteil entfernen Fig. 47. • Drücken Sie die Rahmen nach oben und lösen Sie die Zähne (siehe Fig. 48). •...
- Seite 22 6.15 RAUCHGASAUSLASS HINTEN ODER OBEN Der Anschluss des Rauchgasauslasses kann sich hinten oder oben befinden. AUSLASS HINTEN Fig. 50 - Anschluss des Rauchgasauslasses • Das Rohr wie in Fig. 50 positionieren. AUSLASS OBEN Fig. 51 - Stopfen entfernen Fig. 52 - Stopfen entfernen Fig.
- Seite 23 • Die zwei Rohre anschließen (siehe Fig. 55und sie mit der Schelle befestigen (siehe Fig. 56). 6.16 MONTAGE BAUSATZ KONZENTRISCHES ROHR Der Ofen ist so vorbereitet, dass er mit einem speziellen Bausatz an das konzentrische Rohr angeschlossen werden kann. Für den oberen Auslass mit konzentrischem Rohr wird der Bausatz Nr. 1 Cod. 5020002 (optional) benötigt. Für die Montage des Bausatzes ist folgendermaßen vorzugehen: •...
- Seite 24 6.17.1 Lösung einer Luftkanalisierung: LÖSUNG A: Luftkanalisierung mit Warmluftausgang hinten. Fig. 63 - Umlenkblech entfernen Fig. 64 - Rohr einführen • Luft-Umlenkblech entfernen (siehe Fig. 63). • Der Ofen kann nun kanalisiert werden, Rohr wie auf dem Foto gezeigt positionieren (siehe Fig. 64). LÖSUNG B: Luftkanalisierung mit Warmluftausgang oben.
- Seite 25 Fig. 68 - Schlauch sichern Fig. 69 - Rohr D. 80 mm anschließen Fig. 70 - Lamellen umbiegen • Schlauch mit der Schelle im Lieferumfang am Gebläse sichern (siehe Fig. 68). • Rohr D. 80 mm im Lieferumfang mit dem Schlauch verbinden (siehe Fig. 69). •...
- Seite 26 6.18 KANALISIERUNGSDATEN Fig. 73 - Beispiel einer Kanalisierung • Bei einem Ofen ohne Kanalisierung variiert der Luftdurchsatz von mindestens 44 m /h bis höchstens 86 m /h, während die Lufttemperatur von mindestens 95°C bis höchstens 140°C variiert. • Für die Kanalisierung darf eine Rohrlänge von 7 Metern und eine Anzahl von 3 90°-Biegungen nicht überschritten werden, da sonst die Warmluft ihre Wirkung verliert.
- Seite 27 Fig. 74 - Elektrische Steckdose mit Hauptschalter Fig. 75 - Stecker angeschlossen • Keine Verlängerung verwenden. • Wenn das Versorgungskabel beschädigt ist, muss es von einem autorisierten Techniker ausgewechselt werden. • Wenn der Ofen für längere Zeit nicht verwendet wird muss der Stecker aus der Steckdose an der Wand gezogen werden. •...
- Seite 28 Fig. 77 - Abnehmen der Inspektionsabdeckung DATEN Unterdruck - Tem- peratur des Ofens 25 Pa - 120°C 44 Pa - 138°C 57 Pa - 165°C 64 Pa - 185°C 70 Pa - 200°C 11 kW Zur Beachtung: Für eine gute Verbrennung müssen die Unterdruckwerte zwischen ± 5 Pa und die Temperaturwerte zwischen ± 10°C liegen.
- Seite 29 Alle diese Vorgänge müssen im Voraus mit dem autorisierten Kundendienst geplant werden. • Nach einem längeren Stillstand muss vor dem Neustart des Ofens sichergestellt werden, dass es keine Hindernisse am Rau- chgasauslass vorliegen. • Wenn der Ofen dagegen kontinuierlich und intensiv verwendet wird (einschließlich Kamin), muss er häufiger kontrolliert und gereinigt werden.
- Seite 30 Fig. 85 - Reinigung des Rauchgaskanals • Den Inspektionsdeckel des T-Anschlusses entfernen (siehe Fig. 85). • Die Asche, die sich im Inneren angesammelt hat, absaugen. • Nach der Reinigung den Vorgang in umgekehrter Weise wiederholen und die Integrität und die Effizienz der Dichtung über- prüfen und sie im Bedarfsfall, auswechseln.
- Seite 31 • Mit einer Rohrreinigungsbürste säubern und die angesammelte Asche aufsaugen (siehe Fig. 91). • Ein Teil der Asche fällt in den Raum unter dem Feuerraum (siehe Fig. 92). Bezüglich der Reinigung siehe vorhergehendes Kapitel. Fig. 91 - Mit einer Rohrreinigungsbürste reinigen Fig.
- Seite 32 REINIGUNG RAUMVENTILATOR Einmal im Jahr muss der Raumventilator von Asche oder Staub gereinigt werden, die ein Ungleichgewicht der Schaufeln verursa- chen und den Geräuschpegel erhöhen. • Die Seitenwände abnehmen. (siehe Fig. 97). • Die im Inneren angesammelte Asche und den Staub aufsaugen (siehe Fig. 98). Fig.
- Seite 33 PROBLEM URSACHE LÖSUNG EINGRIFF Tank leer. Den Tank füllen. Ofentür oder Pel- Ofentür und Pelletklappe schließen und sicherstellen, dass sich letklappe offen keine Pelletbröckchen an der Dichtung festgesetzt haben. Ofen verstopft Rauchgaskammer reinigen In die Brennkammer gelangen keine Die Schnecke wird Pellets durch Fremdkör- Schnecke reinigen.
- Seite 34 PROBLEM URSACHE LÖSUNG EINGRIFF Überprüfen Sie die folgenden Punkte: Eventuelle Hindernisse für den Eintritt der Verbrennungsluft auf der Rückseite oder unter dem Verbrennungsluft Ofen; verstopfte Löcher des Brennschalenrostes und / oder Brenn- nicht ausreichend. schalenfach voller Asche. Die Schaufeln des Ansauggerätes und die Schnecke selbst reinigen lassen.
- Seite 35 TECHNISCHE DATEN INFORMATIONEN FÜR DIE REPARATUREN Es folgen einige Informationen für das autorisierte Fachpersonal für einen problemlosen Zugriff auf die mechanischen Teile des Ofens. • Für das Auswechseln der Sicherungen in der Steckdose, die sich hinten am Ofen befindet, mit einem Schlitzschraubendreher die Abdeckklappe anheben (siehe Fig.
- Seite 36 MERKMALE BESCHREIBUNG PRINCE 11 T1 KOBE 11 T1 FENICE 11 T1 BREITE 51,5 cm 51,6 cm 56,9 cm TIEFE 54,7 cm 55 cm 51.2 cm HÖHE 109,9 cm 109,6 cm 109cm GEWICHT 109 kg 111 kg 130 kg EINGEBRACHTE HEIZLEISTUNG (Min/Max)
- Seite 37 PRINCE PLUS 11 FENICE PLUS 11 DESCRIZIONE KOBE PLUS 11 T1 BREITE 51,5 cm 51,6 cm 56,9 cm TIEFE 54,7 cm 55 cm 51.2 cm HÖHE 109,9 cm 109,6 cm 109cm GEWICHT 112 kg 114 kg 133 kg EINGEBRACHTE HEIZLEISTUNG (Min/Max) 3,3 - 12 kW 3,3 - 12 kW 3,3 - 12 kW...
- Seite 38 BESCHREIBUNG INDACO 11 T1 GO 11 T1 ECLIPSE 11 T1 BREITE 47,7 cm 51,5 cm 58.2 cm TIEFE 55,2 cm 56 cm 54.6 cm HÖHE 108 cm 110 cm 108 cm GEWICHT 114 kg 112 kg 133 kg EINGEBRACHTE HEIZLEISTUNG (Min/Max) 3,3 - 11,6 kW 3,3 - 12 kW 3,3 - 12 kW...
- Seite 39 NOTE...
- Seite 40 Rev. 00- 2024 CADEL srl www.cadelsrl.com 31025 S. Lucia di Piave - TV www.free-point.it Via Martiri della Libertà, 74 - Italy Tel. +39 0438 1520200...
