6.7 ENTFERNUNG DER GUSSEISERNEN ABDECKUNG UND DER STOPFEN (ATENA PLUS 12/14 -
DUKE 12/14)
ACHTUNG: Die Abdeckung muss durch zwei Personen abgehoben werden.
Um die Abdeckung aus Gusseisen zu entfernen, ist wie folgt vorzugehen:
• Die zwei hinteren Schrauben lösen (siehe Fig. 21).
• Die Abdeckung aus Gusseisen abheben (siehe Fig. 22).

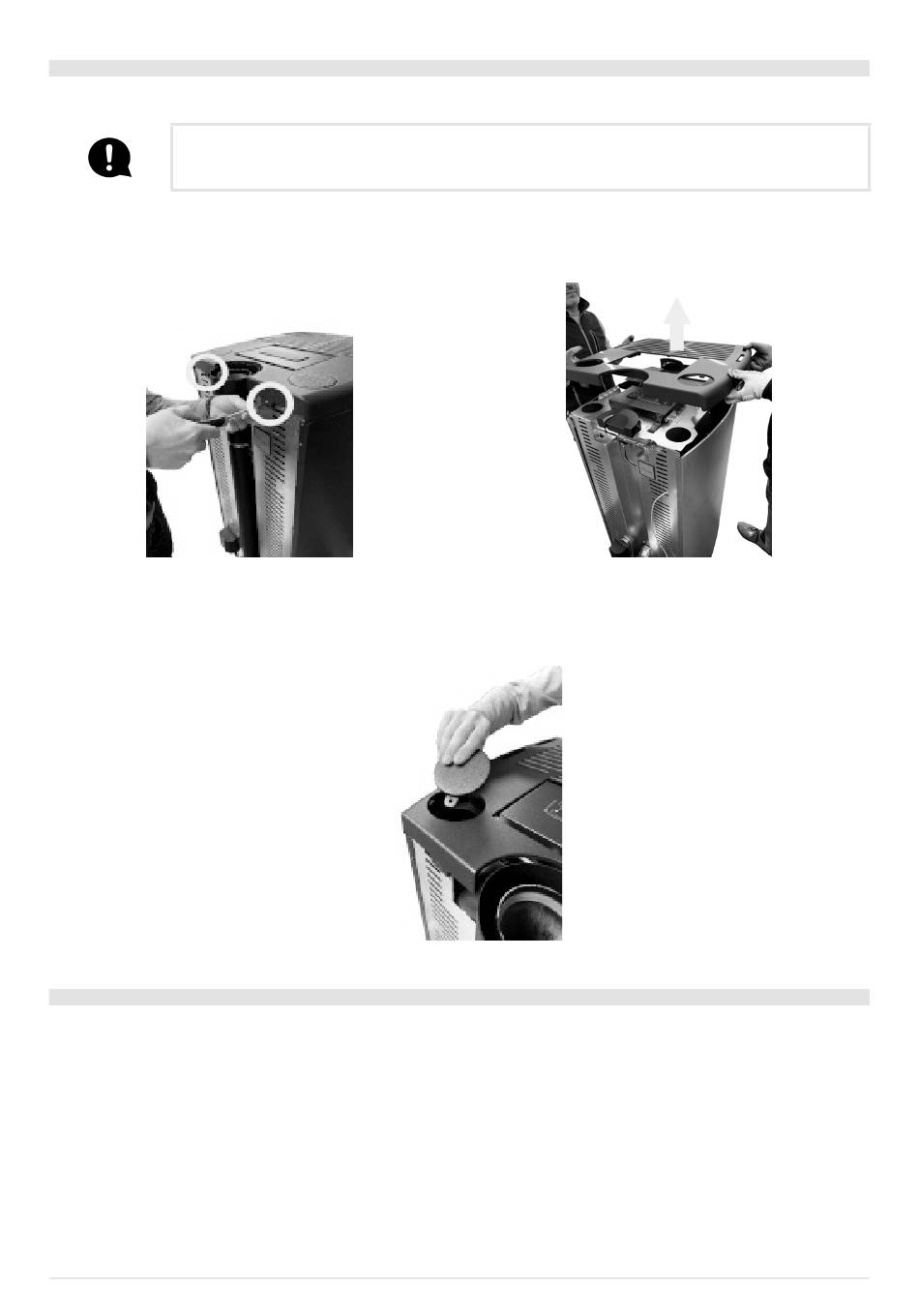

Fig. 21 - Die Schrauben entfernen
Um die Stopfen aus Gusseisen zu entfernen, ist wie folgt vorzugehen:
• Auf eine Seite des Stopfens drücken und ihn entfernen (siehe Fig. 23).
6.8 ENTFERNUNG/MONTAGE DER SEITENWÄNDE (DUKE)
Für die Montage der Seitenwände ist wie folgt vorzugehen:
• Die Schrauben des oberen Paneels lösen (siehe Fig. 24) und das Paneel abnehmen (siehe Fig. 25).
• Das untere Paneel abnehmen (siehe Fig. 26).
17
ATENA - DUKE - MITHOS
Fig. 23 - Stopfen entfernen
Fig. 22 - Die Abdeckung entfernen
