• Den Schlauch in das Rohr des Heizlufteingangs des Ofens einstecken (siehe Fig. 75).

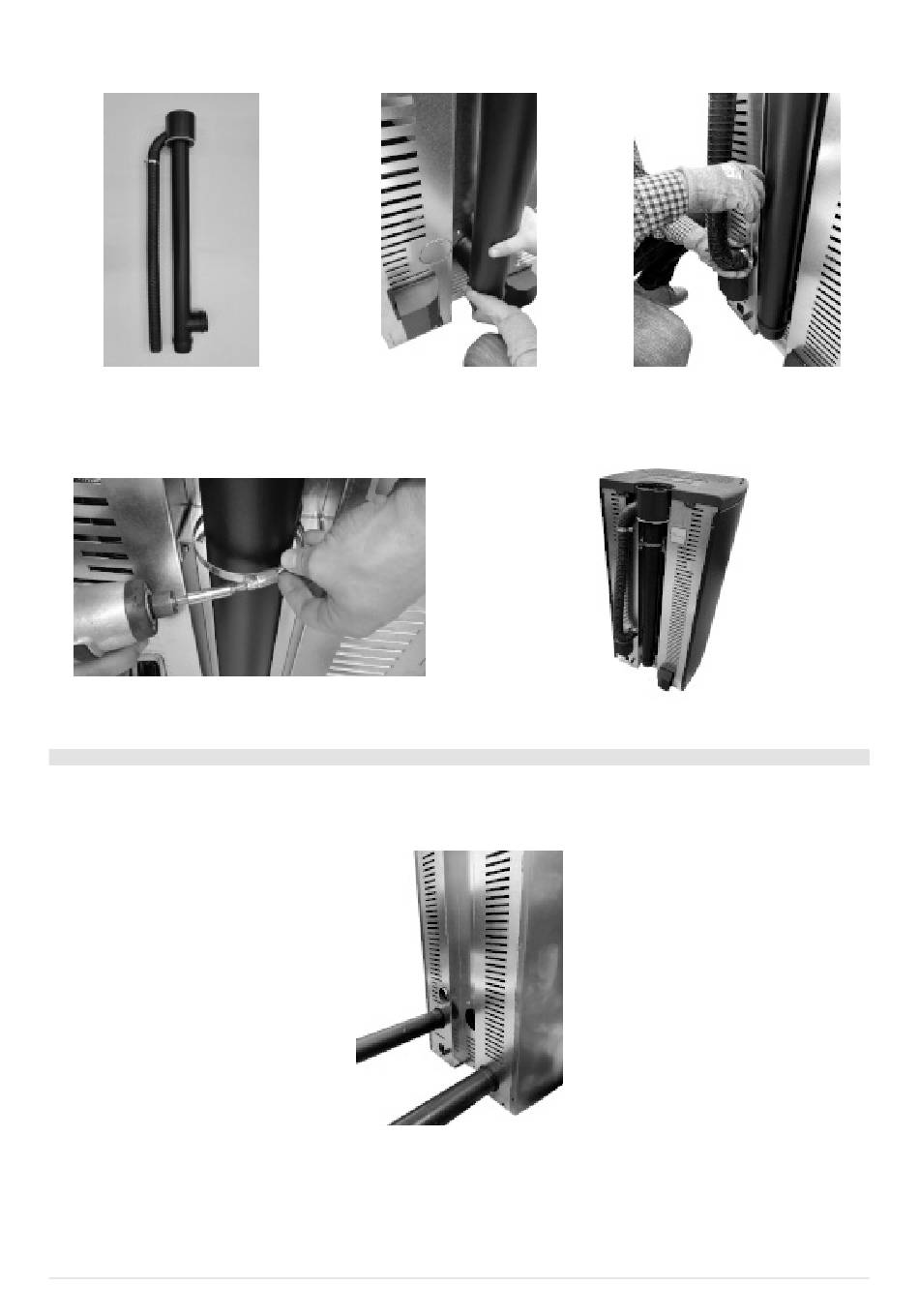

Fig. 73 - Konzentrischer Bausatz Fig. 74 - Rohr Durchm. 80 mm einstecken Fig. 75 - Rohr der Heizluft einstecken
• Den Bausatz mit einer Schelle an der Rückseite des Ofens befestigen (siehe Fig. 76).
• Der Ofen ist bereit für den Anschluss an den Schornstein (siehe Fig. 77).
Fig. 76 - Mit Schellen fixieren Fig. 77 - Position des Rohrs
6.18 KANALISIERUNG DER WARMLUFT (ATENA - DUKE)
Der Ofen verfügt über 2 Warmluftauslässe, oben und hinten.
LÖSUNG A: Kanalisierung mit hinterem Warmluftauslass (siehe Fig. 78).
Fig. 78 - Hinterer Warmluftauslass
• Die zwei Rohre wie in Fig. 78 positionieren.
LÖSUNG B: Kanalisierung mit obere Warmluftauslass (siehe Fig. 79).
Für die obere Kanalisierung ist der Bausatz Nr. 2 Cod. 5020003 (optional) erforderlich.
