2
GERÄTEBESCHREIBUNG

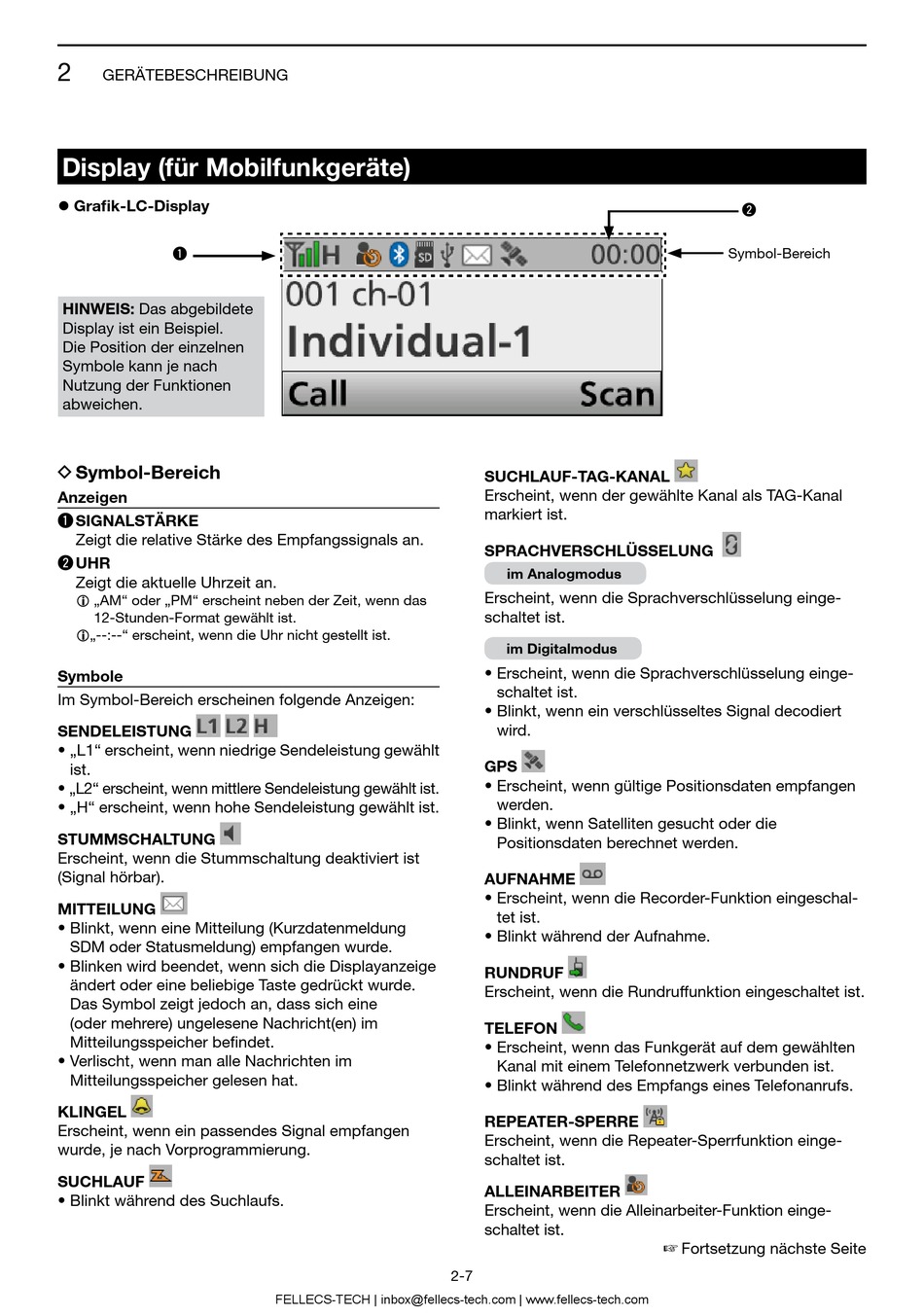

Display (für Mobilfunkgeräte)
z Grafik-LC-Display
q
HINWEIS: Das abgebildete
Display ist ein Beispiel.
Die Position der einzelnen
Symbole kann je nach
Nutzung der Funktionen
abweichen.
D Symbol-Bereich
Anzeigen
q SIGNALSTÄRKE
Zeigt die relative Stärke des Empfangssignals an.
w UHR
Zeigt die aktuelle Uhrzeit an.
L „AM" oder „PM" erscheint neben der Zeit, wenn das
12-Stunden-Format gewählt ist.
L „--:--" erscheint, wenn die Uhr nicht gestellt ist.
Symbole
Im Symbol-Bereich erscheinen folgende Anzeigen:
SENDELEISTUNG
• „L1" erscheint, wenn niedrige Sendeleistung gewählt
ist.
• „L2" erscheint, wenn mittlere Sendeleistung gewählt ist.
• „H" erscheint, wenn hohe Sendeleistung gewählt ist.
STUMMSCHALTUNG
Erscheint, wenn die Stummschaltung deaktiviert ist
(Signal hörbar).
MITTEILUNG
• Blinkt, wenn eine Mitteilung (Kurzdatenmeldung
SDM oder Statusmeldung) empfangen wurde.
• Blinken wird beendet, wenn sich die Displayanzeige
ändert oder eine beliebige Taste gedrückt wurde.
Das Symbol zeigt jedoch an, dass sich eine
(oder mehrere) ungelesene Nachricht(en) im
Mitteilungsspeicher befindet.
• Verlischt, wenn man alle Nachrichten im
Mitteilungsspeicher gelesen hat.
KLINGEL
Erscheint, wenn ein passendes Signal empfangen
wurde, je nach Vorprogrammierung.
SUCHLAUF
• Blinkt während des Suchlaufs.
FELLECS-TECH | inbox@fellecs-tech.com | www.fellecs-tech.com
SUCHLAUF-TAG-KANAL
Erscheint, wenn der gewählte Kanal als TAG-Kanal
markiert ist.
SPRACHVERSCHLÜSSELUNG
im Analogmodus
Erscheint, wenn die Sprachverschlüsselung einge-
schaltet ist.
im Digitalmodus
• Erscheint, wenn die Sprachverschlüsselung einge-
schaltet ist.
• Blinkt, wenn ein verschlüsseltes Signal decodiert
wird.
GPS
• Erscheint, wenn gültige Positionsdaten empfangen
werden.
• Blinkt, wenn Satelliten gesucht oder die
Positionsdaten berech net werden.
AUFNAHME
• Erscheint, wenn die Recorder-Funktion eingeschal-
tet ist.
• Blinkt während der Aufnahme.
RUNDRUF
Erscheint, wenn die Rundruffunktion eingeschaltet ist.
TELEFON
• Erscheint, wenn das Funkgerät auf dem gewählten
Kanal mit einem Telefonnetzwerk verbunden ist.
• Blinkt während des Empfangs eines Telefonanrufs.
REPEATER-SPERRE
Erscheint, wenn die Repeater-Sperrfunktion einge-
schaltet ist.
ALLEINARBEITER
Erscheint, wenn die Alleinarbeiter-Funktion einge-
schaltet ist.
2-7
w
Symbol-Bereich
☞ Fortsetzung nächste Seite
