2
GERÄTEBESCHREIBUNG

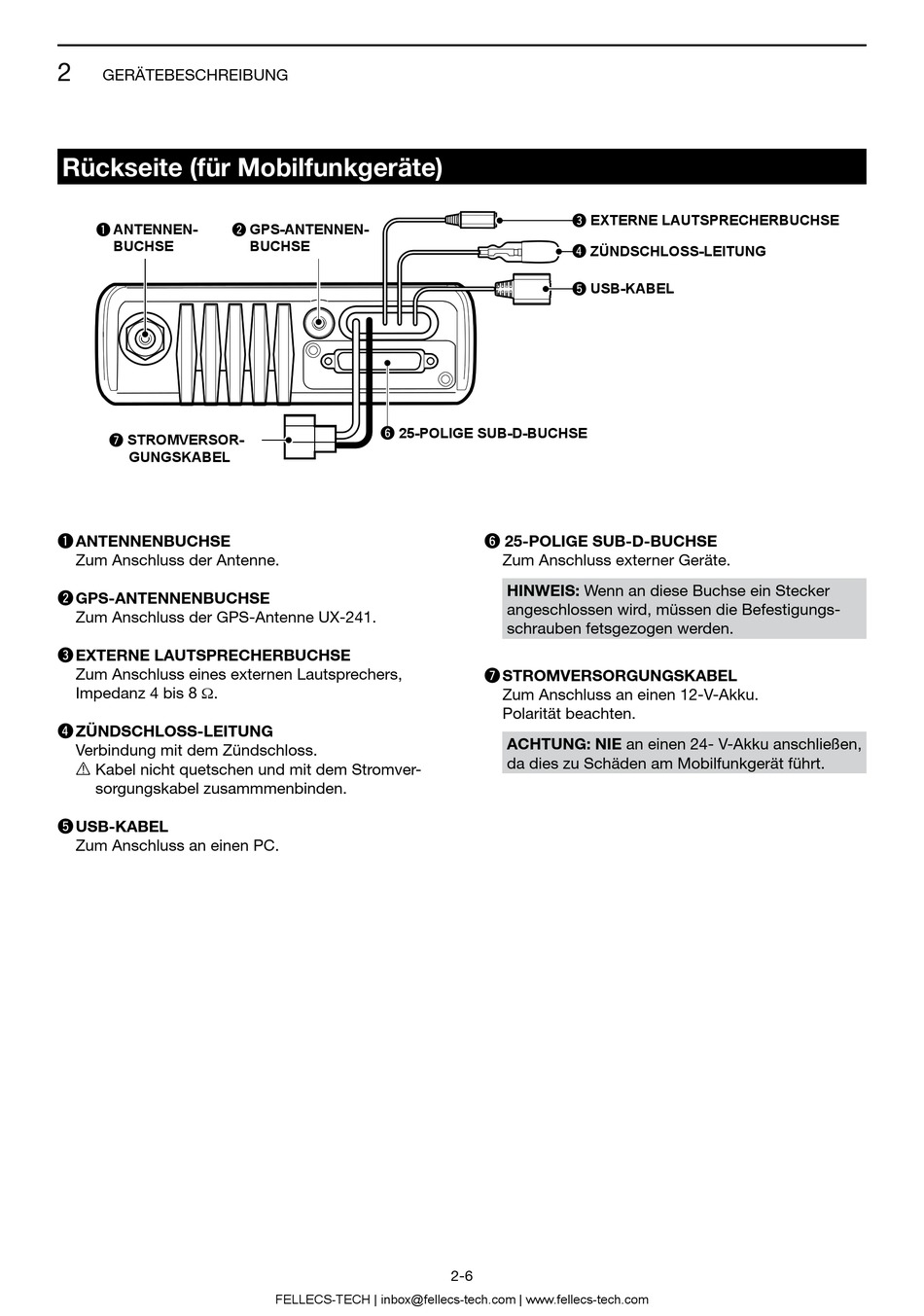

Rückseite (für Mobilfunkgeräte)
ANTENNEN-
q
w
BUCHSE
u STROMVERSOR-
GUNGSKABEL
q ANTENNENBUCHSE
Zum Anschluss der Antenne.
w GPS-ANTENNENBUCHSE
Zum Anschluss der GPS-Antenne UX-241.
e EXTERNE LAUTSPRECHERBUCHSE
Zum Anschluss eines externen Lautsprechers,
Impedanz 4 bis 8 Ω.
r ZÜNDSCHLOSS-LEITUNG
Verbindung mit dem Zündschloss.
R Kabel nicht quetschen und mit dem Stromver-
sorgungskabel zusammmenbinden.
t USB-KABEL
Zum Anschluss an einen PC.
GPS-ANTENNEN-
BUCHSE
y 25-POLIGE SUB-D-BUCHSE
FELLECS-TECH | inbox@fellecs-tech.com | www.fellecs-tech.com
e EXTERNE LAUTSPRECHERBUCHSE
r ZÜNDSCHLOSS-LEITUNG
t USB-KABEL
y 25-POLIGE SUB-D-BUCHSE
Zum Anschluss externer Geräte.
HINWEIS: Wenn an diese Buchse ein Stecker
angeschlossen wird, müssen die Befestigungs-
schrauben fetsgezogen werden.
u STROMVERSORGUNGSKABEL
Zum Anschluss an einen 12-V-Akku.
Polarität beachten.
ACHTUNG: NIE an einen 24- V-Akku anschließen,
da dies zu Schäden am Mobilfunkgerät führt.
2-6
