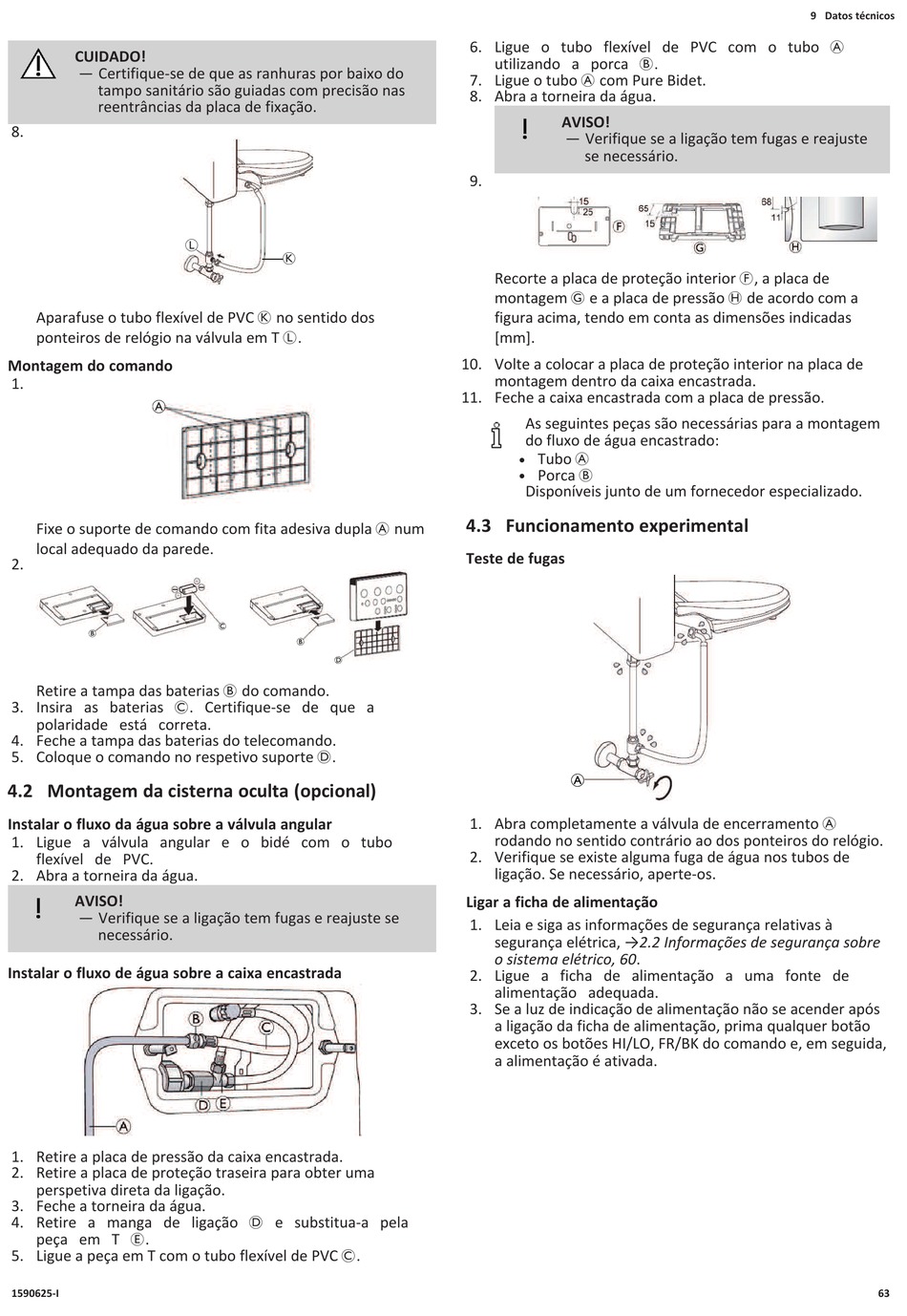

CUIDADO!
— Certifique-se de que as ranhuras por baixo do
tampo sanitário são guiadas com precisão nas
reentrâncias da placa de fixação.
8.
Aparafuse o tubo flexível de PVC K no sentido dos
ponteiros de relógio na válvula em T L.
Montagem do comando
1.
Fixe o suporte de comando com fita adesiva dupla A num
local adequado da parede.
2.
Retire a tampa das baterias B do comando.
3. Insira as baterias C. Certifique-se de que a
polaridade está correta.
4. Feche a tampa das baterias do telecomando.
5. Coloque o comando no respetivo suporte D.
4.2 Montagem da cisterna oculta (opcional)
Instalar o fluxo da água sobre a válvula angular
1. Ligue a válvula angular e o bidé com o tubo
flexível de PVC.
2. Abra a torneira da água.
AVISO!
— Verifique se a ligação tem fugas e reajuste se
necessário.
Instalar o fluxo de água sobre a caixa encastrada
1. Retire a placa de pressão da caixa encastrada.
2. Retire a placa de proteção traseira para obter uma
perspetiva direta da ligação.
3. Feche a torneira da água.
4. Retire a manga de ligação D e substitua-a pela
peça em T E.
5. Ligue a peça em T com o tubo flexível de PVC C.
1590625-I
L
K
6. Ligue o tubo flexível de PVC com o tubo A
utilizando a porca B.
7. Ligue o tubo A com Pure Bidet.
8. Abra a torneira da água.
AVISO!
— Verifique se a ligação tem fugas e reajuste
se necessário.
9.
Recorte a placa de proteção interior F, a placa de
montagem G e a placa de pressão H de acordo com a
figura acima, tendo em conta as dimensões indicadas
[mm].
10. Volte a colocar a placa de proteção interior na placa de
montagem dentro da caixa encastrada.
11. Feche a caixa encastrada com a placa de pressão.
As seguintes peças são necessárias para a montagem
do fluxo de água encastrado:
Tubo A
l
Porca B
l
Disponíveis junto de um fornecedor especializado.
4.3 Funcionamento experimental
Teste de fugas
1. Abra completamente a válvula de encerramento A
rodando no sentido contrário ao dos ponteiros do relógio.
2. Verifique se existe alguma fuga de água nos tubos de
ligação. Se necessário, aperte-os.
Ligar a ficha de alimentação
1. Leia e siga as informações de segurança relativas à
segurança elétrica, →2.2 Informações de segurança sobre
o sistema elétrico, 60.
2. Ligue a ficha de alimentação a uma fonte de
alimentação adequada.
3. Se a luz de indicação de alimentação não se acender após
a ligação da ficha de alimentação, prima qualquer botão
exceto os botões HI/LO, FR/BK do comando e, em seguida,
a alimentação é ativada.
