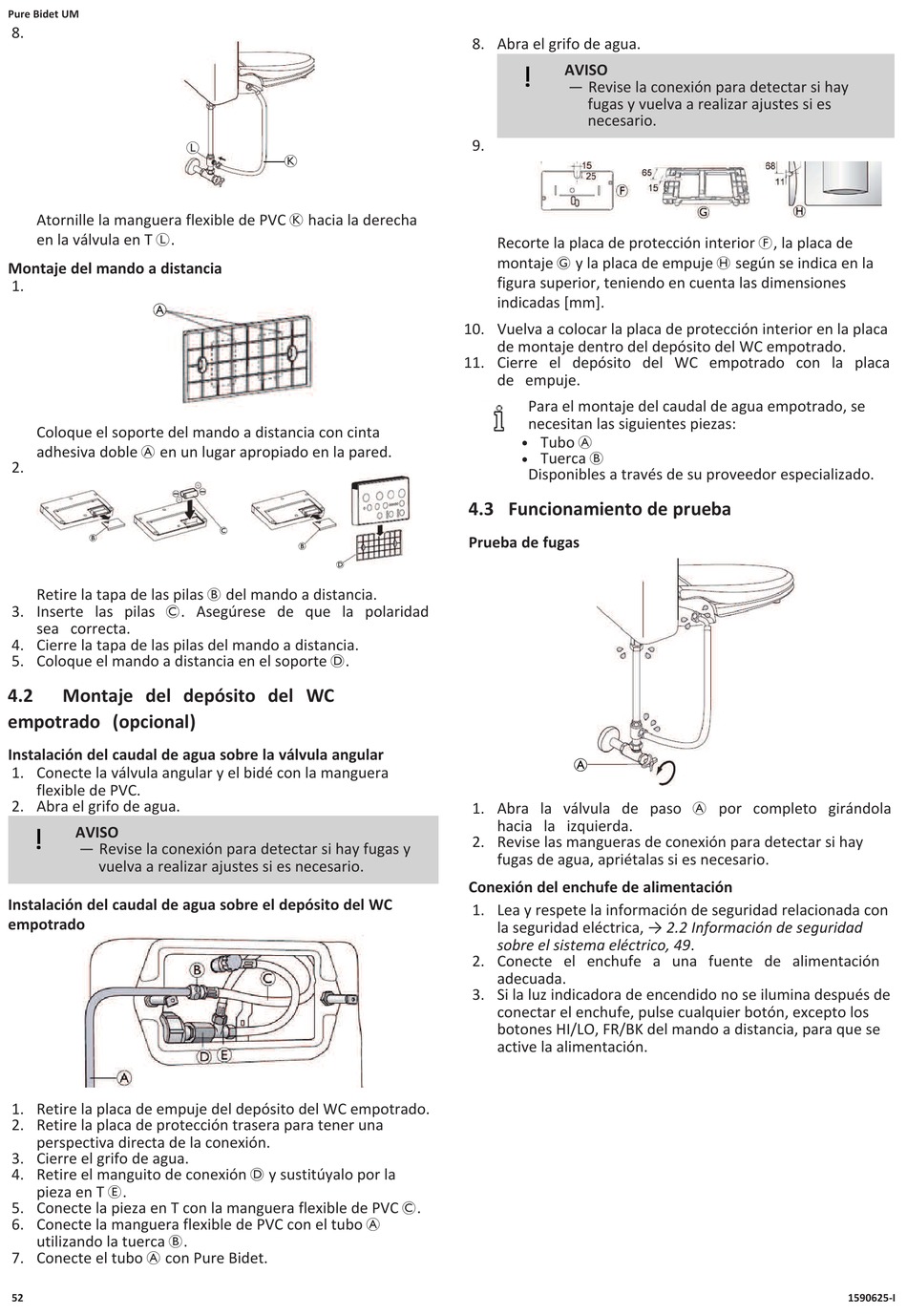

Pure Bidet UM
8.
Atornille la manguera flexible de PVC K hacia la derecha
en la válvula en T L.
Montaje del mando a distancia
1.
Coloque el soporte del mando a distancia con cinta
adhesiva doble A en un lugar apropiado en la pared.
2.
Retire la tapa de las pilas B del mando a distancia.
3. Inserte las pilas C. Asegúrese de que la polaridad
sea correcta.
4. Cierre la tapa de las pilas del mando a distancia.
5. Coloque el mando a distancia en el soporte D.
4.2 Montaje del depósito del WC
empotrado (opcional)
Instalación del caudal de agua sobre la válvula angular
1. Conecte la válvula angular y el bidé con la manguera
flexible de PVC.
2. Abra el grifo de agua.
AVISO
— Revise la conexión para detectar si hay fugas y
vuelva a realizar ajustes si es necesario.
Instalación del caudal de agua sobre el depósito del WC
empotrado
1. Retire la placa de empuje del depósito del WC empotrado.
2. Retire la placa de protección trasera para tener una
perspectiva directa de la conexión.
3. Cierre el grifo de agua.
4. Retire el manguito de conexión D y sustitúyalo por la
pieza en T E.
5. Conecte la pieza en T con la manguera flexible de PVC C.
6. Conecte la manguera flexible de PVC con el tubo A
utilizando la tuerca B.
7. Conecte el tubo A con Pure Bidet.
52
L
K
8. Abra el grifo de agua.
AVISO
— Revise la conexión para detectar si hay
fugas y vuelva a realizar ajustes si es
necesario.
9.
Recorte la placa de protección interior F, la placa de
montaje G y la placa de empuje H según se indica en la
figura superior, teniendo en cuenta las dimensiones
indicadas [mm].
10. Vuelva a colocar la placa de protección interior en la placa
de montaje dentro del depósito del WC empotrado.
11. Cierre el depósito del WC empotrado con la placa
de empuje.
Para el montaje del caudal de agua empotrado, se
necesitan las siguientes piezas:
Tubo A
l
Tuerca B
l
Disponibles a través de su proveedor especializado.
4.3 Funcionamiento de prueba
Prueba de fugas
1. Abra la válvula de paso A por completo girándola
hacia la izquierda.
2. Revise las mangueras de conexión para detectar si hay
fugas de agua, apriétalas si es necesario.
Conexión del enchufe de alimentación
1. Lea y respete la información de seguridad relacionada con
la seguridad eléctrica, → 2.2 Información de seguridad
sobre el sistema eléctrico, 49.
2. Conecte el enchufe a una fuente de alimentación
adecuada.
3. Si la luz indicadora de encendido no se ilumina después de
conectar el enchufe, pulse cualquier botón, excepto los
botones HI/LO, FR/BK del mando a distancia, para que se
active la alimentación.
