Pure Bidet UM

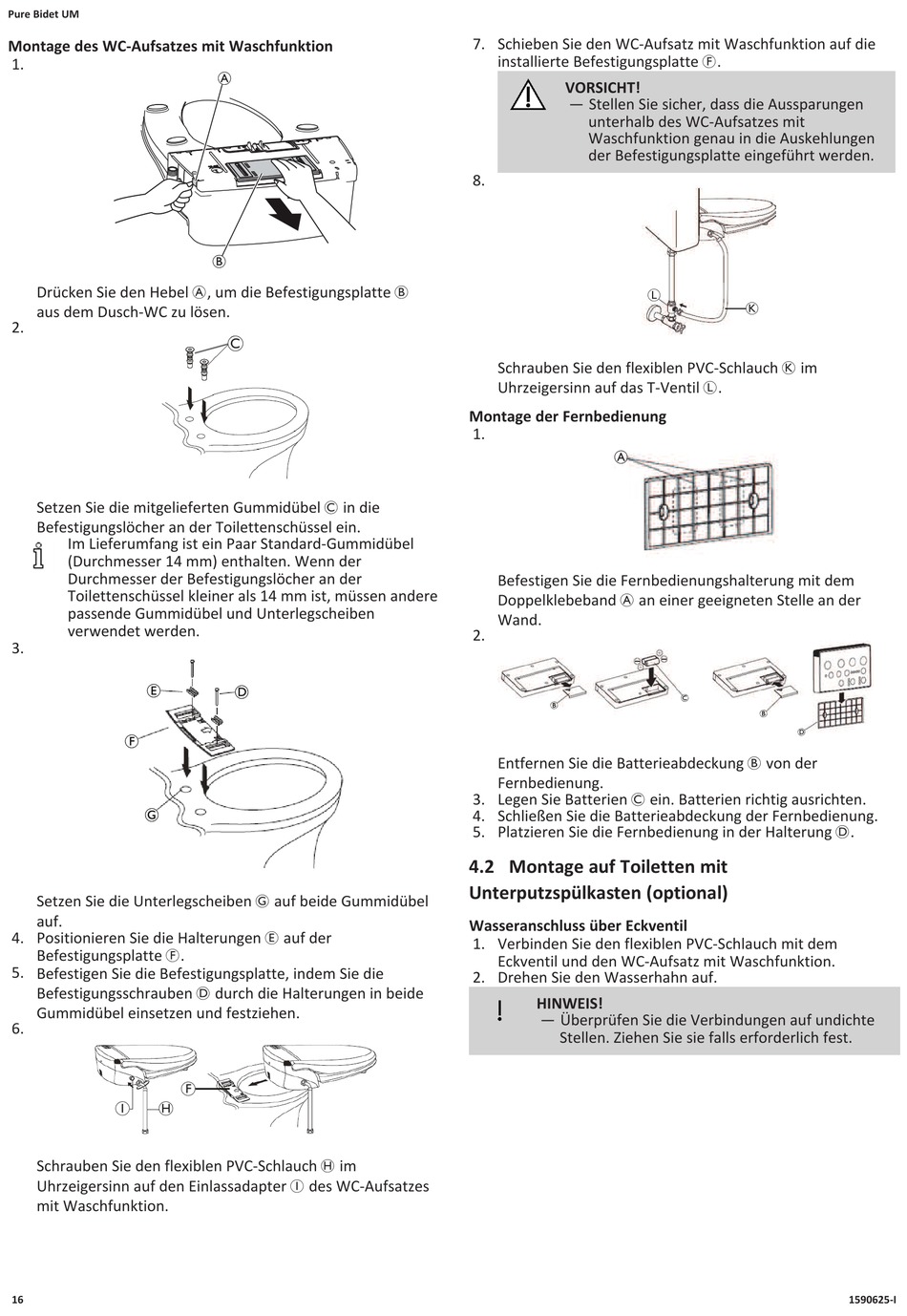

Montage des WC-Aufsatzes mit Waschfunktion
1.
Drücken Sie den Hebel A, um die Befestigungsplatte B
aus dem Dusch-WC zu lösen.
2.
Setzen Sie die mitgelieferten Gummidübel C in die
Befestigungslöcher an der Toilettenschüssel ein.
Im Lieferumfang ist ein Paar Standard-Gummidübel
(Durchmesser 14 mm) enthalten. Wenn der
Durchmesser der Befestigungslöcher an der
Toilettenschüssel kleiner als 14 mm ist, müssen andere
passende Gummidübel und Unterlegscheiben
verwendet werden.
3.
Setzen Sie die Unterlegscheiben G auf beide Gummidübel
auf.
4. Positionieren Sie die Halterungen E auf der
Befestigungsplatte F.
5. Befestigen Sie die Befestigungsplatte, indem Sie die
Befestigungsschrauben D durch die Halterungen in beide
Gummidübel einsetzen und festziehen.
6.
I H
Schrauben Sie den flexiblen PVC-Schlauch H im
Uhrzeigersinn auf den Einlassadapter I des WC-Aufsatzes
mit Waschfunktion.
16
C
F
7. Schieben Sie den WC-Aufsatz mit Waschfunktion auf die
installierte Befestigungsplatte F.
VORSICHT!
— Stellen Sie sicher, dass die Aussparungen
unterhalb des WC-Aufsatzes mit
Waschfunktion genau in die Auskehlungen
der Befestigungsplatte eingeführt werden.
8.
Schrauben Sie den flexiblen PVC-Schlauch K im
Uhrzeigersinn auf das T-Ventil L.
Montage der Fernbedienung
1.
Befestigen Sie die Fernbedienungshalterung mit dem
Doppelklebeband A an einer geeigneten Stelle an der
Wand.
2.
Entfernen Sie die Batterieabdeckung B von der
Fernbedienung.
3. Legen Sie Batterien C ein. Batterien richtig ausrichten.
4. Schließen Sie die Batterieabdeckung der Fernbedienung.
5. Platzieren Sie die Fernbedienung in der Halterung D.
4.2 Montage auf Toiletten mit
Unterputzspülkasten (optional)
Wasseranschluss über Eckventil
1. Verbinden Sie den flexiblen PVC-Schlauch mit dem
Eckventil und d en WC-Aufsatz mit Waschfunktion.
2. Drehen Sie den Wasserhahn auf.
HINWEIS!
— Überprüfen Sie die Verbindungen auf undichte
Stellen. Ziehen Sie sie falls erforderlich fest.
L
K
