Pure Bidet UM

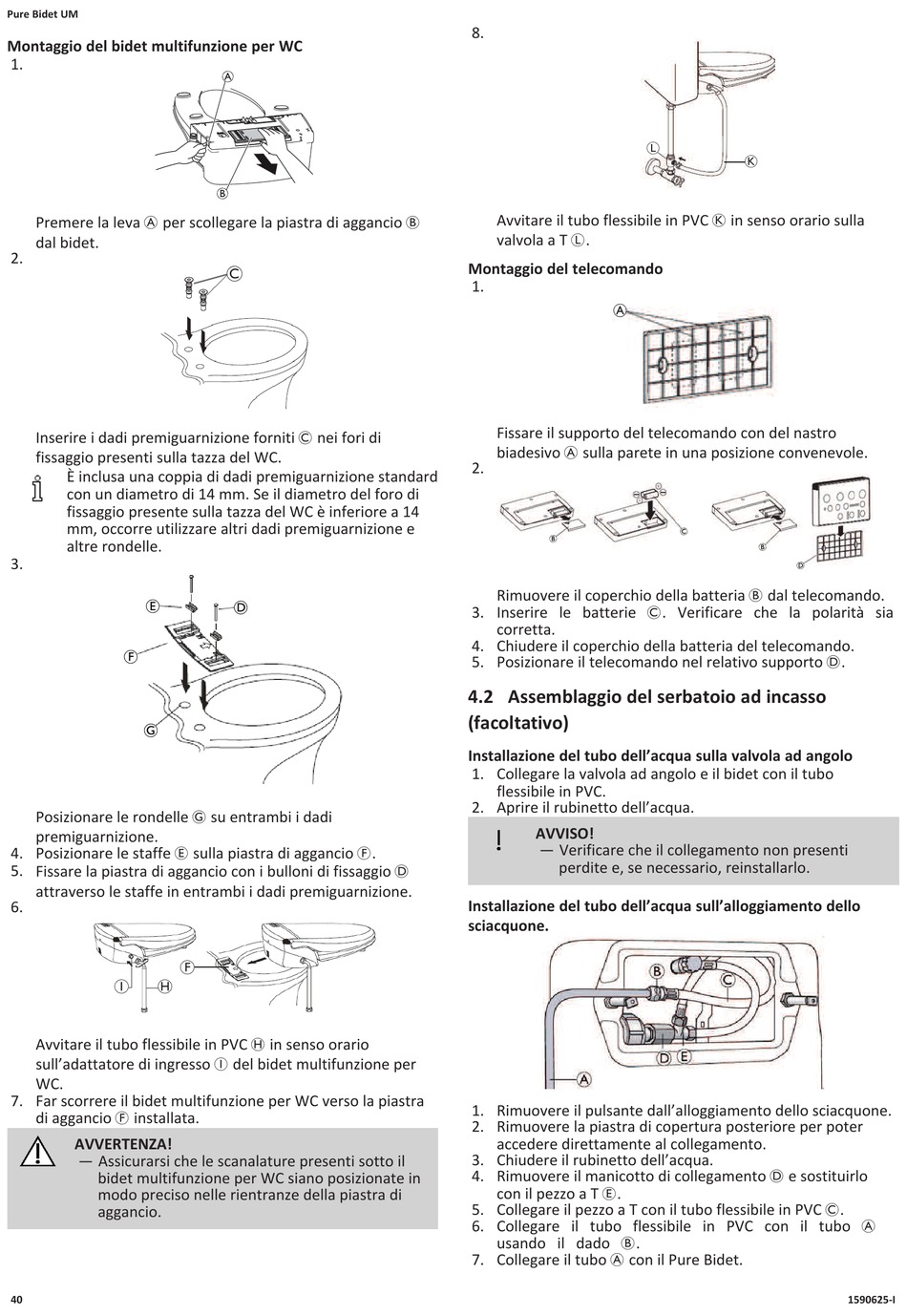

Montaggio del bidet multifunzione per WC
1.
Premere la leva A per scollegare la piastra di aggancio B
dal bidet.
2.
Inserire i dadi premiguarnizione forniti C nei fori di
fissaggio presenti sulla tazza del WC.
È inclusa una coppia di dadi premiguarnizione standard
con un diametro di 14 mm. Se il diametro del foro di
fissaggio presente sulla tazza del WC è inferiore a 14
mm, occorre utilizzare altri dadi premiguarnizione e
altre rondelle.
3.
Posizionare le rondelle G su entrambi i dadi
premiguarnizione.
4. Posizionare le staffe E sulla piastra di aggancio F.
5. Fissare la piastra di aggancio con i bulloni di fissaggio D
attraverso le staffe in entrambi i dadi premiguarnizione.
6.
I H
Avvitare il tubo flessibile in PVC H in senso orario
sull'adattatore di ingresso I del bidet multifunzione per
WC.
7. Far scorrere il bidet multifunzione per WC verso la piastra
di aggancio F installata.
AVVERTENZA!
— Assicurarsi che le scanalature presenti sotto il
bidet multifunzione per WC siano posizionate in
modo preciso nelle rientranze della piastra di
aggancio.
40
C
F
8.
Avvitare il tubo flessibile in PVC K in senso orario sulla
valvola a T L.
Montaggio del telecomando
1.
Fissare il supporto del telecomando con del nastro
biadesivo A sulla parete in una posizione convenevole.
2.
Rimuovere il coperchio della batteria B dal telecomando.
3. Inserire le batterie C. Verificare che la polarità sia
corretta.
4. Chiudere il coperchio della batteria del telecomando.
5. Posizionare il telecomando nel relativo supporto D.
4.2 Assemblaggio del serbatoio ad incasso
(facoltativo)
Installazione del tubo dell'acqua sulla valvola ad angolo
1. Collegare la valvola ad angolo e il bidet con il tubo
flessibile in PVC.
2. Aprire il rubinetto dell'acqua.
AVVISO!
— Verificare che il collegamento non presenti
perdite e, se necessario, reinstallarlo.
Installazione del tubo dell'acqua sull'alloggiamento dello
sciacquone.
1. Rimuovere il pulsante dall'alloggiamento dello sciacquone.
2. Rimuovere la piastra di copertura posteriore per poter
accedere direttamente al collegamento.
3. Chiudere il rubinetto dell'acqua.
4. Rimuovere il manicotto di collegamento D e sostituirlo
con il pezzo a T E.
5. Collegare il pezzo a T con il tubo flessibile in PVC C.
6. Collegare il tubo flessibile in PVC con il tubo A
usando il dado B.
7. Collegare il tubo A con il Pure Bidet.
L
K
1590625-I
