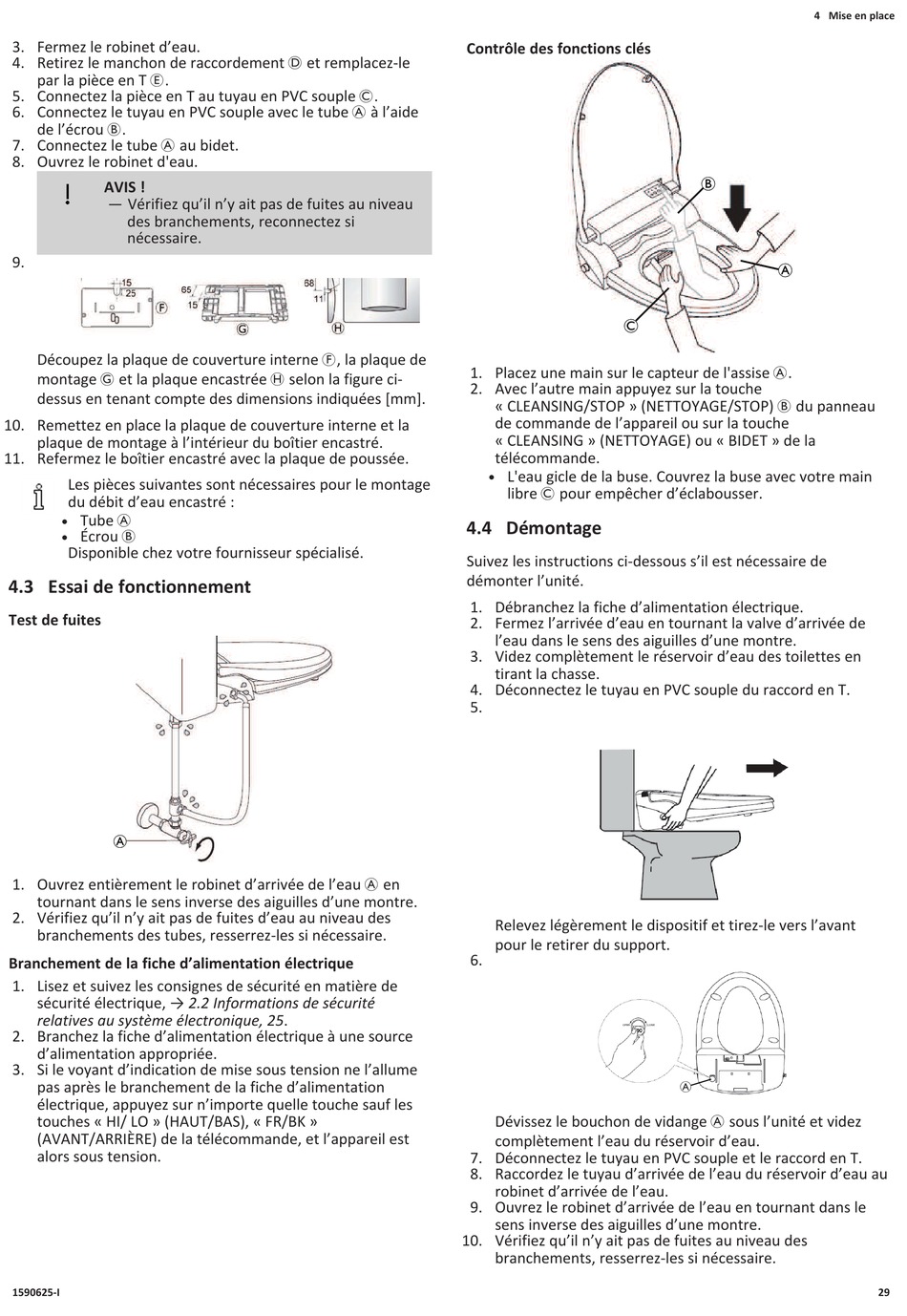

3. Fermez le robinet d'eau.
4. Retirez le manchon de raccordement D et remplacez-le
par la pièce en T E.
5. Connectez la pièce en T au tuyau en PVC souple C.
6. Connectez le tuyau en PVC souple avec le tube A à l'aide
de l'écrou B.
7. Connectez le tube A au bidet.
8. Ouvrez le robinet d'eau.
AVIS !
— Vérifiez qu'il n'y ait pas de fuites au niveau
des branchements, reconnectez si
nécessaire.
9.
Découpez la plaque de couverture interne F, la plaque de
montage G et la plaque encastrée H selon la figure ci-
dessus en tenant compte des dimensions indiquées [mm].
10. Remettez en place la plaque de couverture interne et la
plaque de montage à l'intérieur du boîtier encastré.
11. Refermez le boîtier encastré avec la plaque de poussée.
Les pièces suivantes sont nécessaires pour le montage
du débit d'eau encastré :
Tube A
l
Écrou B
l
Disponible chez votre fournisseur spécialisé.
4.3 Essai de fonctionnement
Test de fuites
1. Ouvrez entièrement le robinet d'arrivée de l'eau A en
tournant dans le sens inverse des aiguilles d'une montre.
2. Vérifiez qu'il n'y ait pas de fuites d'eau au niveau des
branchements des tubes, resserrez-les si nécessaire.
Branchement de la fiche d'alimentation électrique
1. Lisez et suivez les consignes de sécurité en matière de
sécurité électrique, → 2.2 Informations de sécurité
relatives au système électronique, 25.
2. Branchez la fiche d'alimentation électrique à une source
d'alimentation appropriée.
3. Si le voyant d'indication de mise sous tension ne l'allume
pas après le branchement de la fiche d'alimentation
électrique, appuyez sur n'importe quelle touche sauf les
touches « HI/ LO » (HAUT/BAS), « FR/BK »
(AVANT/ARRIÈRE) de la télécommande, et l'appareil est
alors sous tension.
1590625-I
Contrôle des fonctions clés
1. Placez une main sur le capteur de l'assise A.
2. Avec l'autre main appuyez sur la touche
« CLEANSING/STOP » (NETTOYAGE/STOP) B du panneau
de commande de l'appareil ou sur la touche
« CLEANSING » (NETTOYAGE) ou « BIDET » de la
télécommande.
L'eau gicle de la buse. Couvrez la buse avec votre main
l
libre C pour empêcher d'éclabousser.
4.4 Démontage
Suivez les instructions ci-dessous s'il est nécessaire de
démonter l'unité.
1. Débranchez la fiche d'alimentation électrique.
2. Fermez l'arrivée d'eau en tournant la valve d'arrivée de
l'eau dans le sens des aiguilles d'une montre.
3. Videz complètement le réservoir d'eau des toilettes en
tirant la chasse.
4. Déconnectez le tuyau en PVC souple du raccord en T.
5.
Relevez légèrement le dispositif et tirez-le vers l'avant
pour le retirer du support.
6.
Dévissez le bouchon de vidange A sous l'unité et videz
complètement l'eau du réservoir d'eau.
7. Déconnectez le tuyau en PVC souple et le raccord en T.
8. Raccordez le tuyau d'arrivée de l'eau du réservoir d'eau au
robinet d'arrivée de l'eau.
9. Ouvrez le robinet d'arrivée de l'eau en tournant dans le
sens inverse des aiguilles d'une montre.
10. Vérifiez qu'il n'y ait pas de fuites au niveau des
branchements, resserrez-les si nécessaire.
4 Mise en place
