Pure Bidet UM

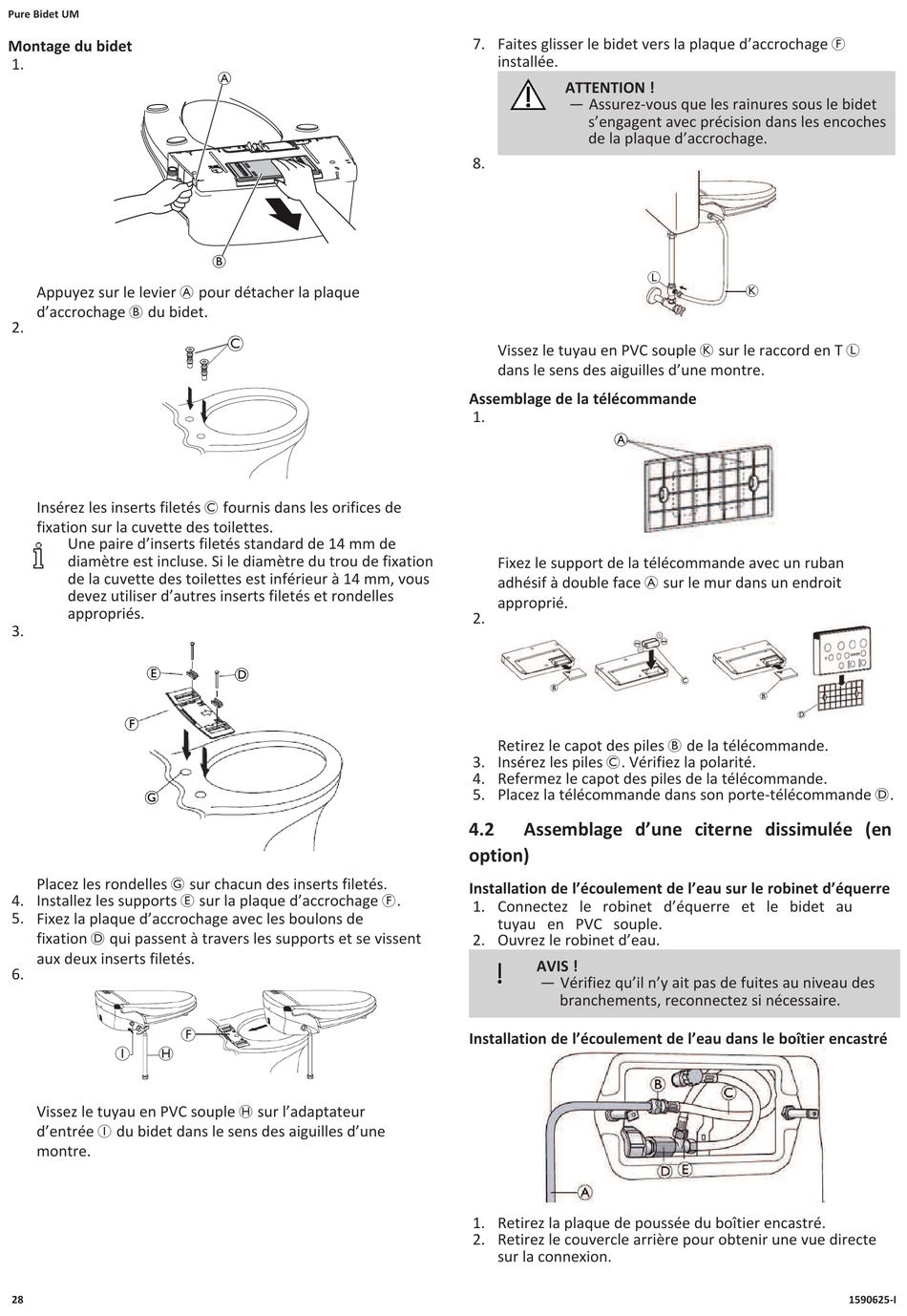

Montage du bidet
1.
Appuyez sur le levier A pour détacher la plaque
d'accrochage B du bidet.
2.
Insérez les inserts filetés C fournis dans les orifices de
fixation sur la cuvette des toilettes.
Une paire d'inserts filetés standard de 14 mm de
diamètre est incluse. Si le diamètre du trou de fixation
de la cuvette des toilettes est inférieur à 14 mm, vous
devez utiliser d'autres inserts filetés et rondelles
appropriés.
3.
Placez les rondelles G sur chacun des inserts filetés.
4. Installez les supports E sur la plaque d'accrochage F.
5. Fixez la plaque d'accrochage avec les boulons de
fixation D qui passent à travers les supports et se vissent
aux deux inserts filetés.
6.
I H
Vissez le tuyau en PVC souple H sur l'adaptateur
d'entrée I du bidet dans le sens des aiguilles d'une
montre.
28
C
F
7. Faites glisser le bidet vers la plaque d'accrochage F
installée.
ATTENTION !
— Assurez-vous que les rainures sous le bidet
s'engagent avec précision dans les encoches
de la plaque d'accrochage.
8.
Vissez le tuyau en PVC souple K sur le raccord en T L
dans le sens des aiguilles d'une montre.
Assemblage de la télécommande
1.
Fixez le support de la télécommande avec un ruban
adhésif à double face A sur le mur dans un endroit
approprié.
2.
Retirez le capot des piles B de la télécommande.
3. Insérez les piles C. Vérifiez la polarité.
4. Refermez le capot des piles de la télécommande.
5. Placez la télécommande dans son porte-télécommande D.
4.2 Assemblage d'une citerne dissimulée (en
option)
Installation de l'écoulement de l'eau sur le robinet d'équerre
1. Connectez le robinet d'équerre et le bidet au
tuyau en PVC souple.
2. Ouvrez le robinet d'eau.
AVIS !
— Vérifiez qu'il n'y ait pas de fuites au niveau des
branchements, reconnectez si nécessaire.
Installation de l'écoulement de l'eau dans le boîtier encastré
1. Retirez la plaque de poussée du boîtier encastré.
2. Retirez le couvercle arrière pour obtenir une vue directe
sur la connexion.
L
K
