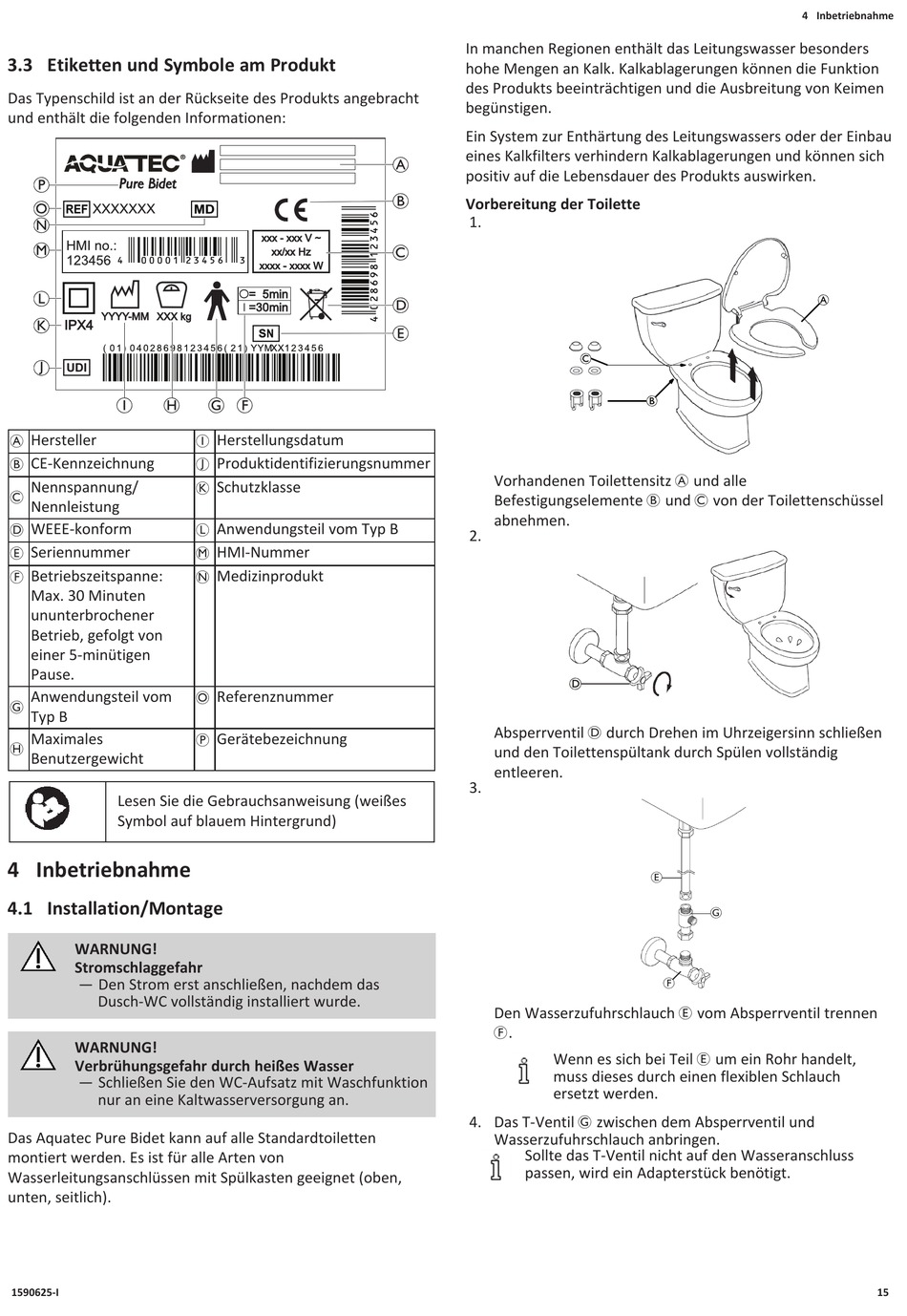

3.3 Etiketten und Symbole am Produkt
Das Typenschild ist an der Rückseite des Produkts angebracht
und enthält die folgenden Informationen:
A Hersteller
B CE-Kennzeichnung
Nennspannung/
C
Nennleistung
D WEEE-konform
E Seriennummer
F Betriebszeitspanne:
Max. 30 Minuten
ununterbrochener
Betrieb, gefolgt von
einer 5-minütigen
Pause.
Anwendungsteil vom
G
Typ B
Maximales
H
Benutzergewicht
Lesen Sie die Gebrauchsanweisung (weißes
Symbol auf blauem Hintergrund)
4 Inbetriebnahme
4.1 Installation/Montage
WARNUNG!
Stromschlaggefahr
— Den Strom erst anschließen, nachdem das
Dusch-WC vollständig installiert wurde.
WARNUNG!
Verbrühungsgefahr durch heißes Wasser
— Schließen Sie den WC-Aufsatz mit Waschfunktion
nur an eine Kaltwasserversorgung an.
Das Aquatec Pure Bidet kann auf alle Standardtoiletten
montiert werden. Es ist für alle Arten von
Wasserleitungsanschlüssen mit Spülkasten geeignet (oben,
unten, seitlich).
1590625-I
I Herstellungsdatum
J Produktidentifizierungsnummer
K Schutzklasse
L Anwendungsteil vom Typ B
M HMI-Nummer
N Medizinprodukt
O Referenznummer
P Gerätebezeichnung
In manchen Regionen enthält das Leitungswasser besonders
hohe Mengen an Kalk. Kalkablagerungen können die Funktion
des Produkts beeinträchtigen und die Ausbreitung von Keimen
begünstigen.
Ein System zur Enthärtung des Leitungswassers oder der Einbau
eines Kalkfilters verhindern Kalkablagerungen und können sich
positiv auf die Lebensdauer des Produkts auswirken.
Vorbereitung der Toilette

 1.
Vorhandenen Toilettensitz A und alle
Befestigungselemente B und C von der Toilettenschüssel
abnehmen.

 2.
Absperrventil D durch Drehen im Uhrzeigersinn schließen
und den Toilettenspültank durch Spülen vollständig
entleeren.

 3.
Den Wasserzufuhrschlauch E vom Absperrventil trennen
F.
Wenn es sich bei Teil E um ein Rohr handelt,
muss dieses durch einen flexiblen Schlauch
ersetzt werden.
 4.  Das T-Ventil G zwischen dem Absperrventil und
Wasserzufuhrschlauch anbringen.
Sollte das T-Ventil nicht auf den Wasseranschluss
passen, wird ein Adapterstück benötigt.
4 Inbetriebnahme
E
G
F
15
