En algunas regiones, el agua del grifo contiene niveles
especialmente elevados de cal. La acumulación de cal puede
afectar al funcionamiento del producto y favorecer la
proliferación de gérmenes. Los sistemas de ablandamiento del
agua del grifo o la instalación de un filtro antical evitan la
formación de depósitos de cal y pueden prolongar la vida útil
del producto.

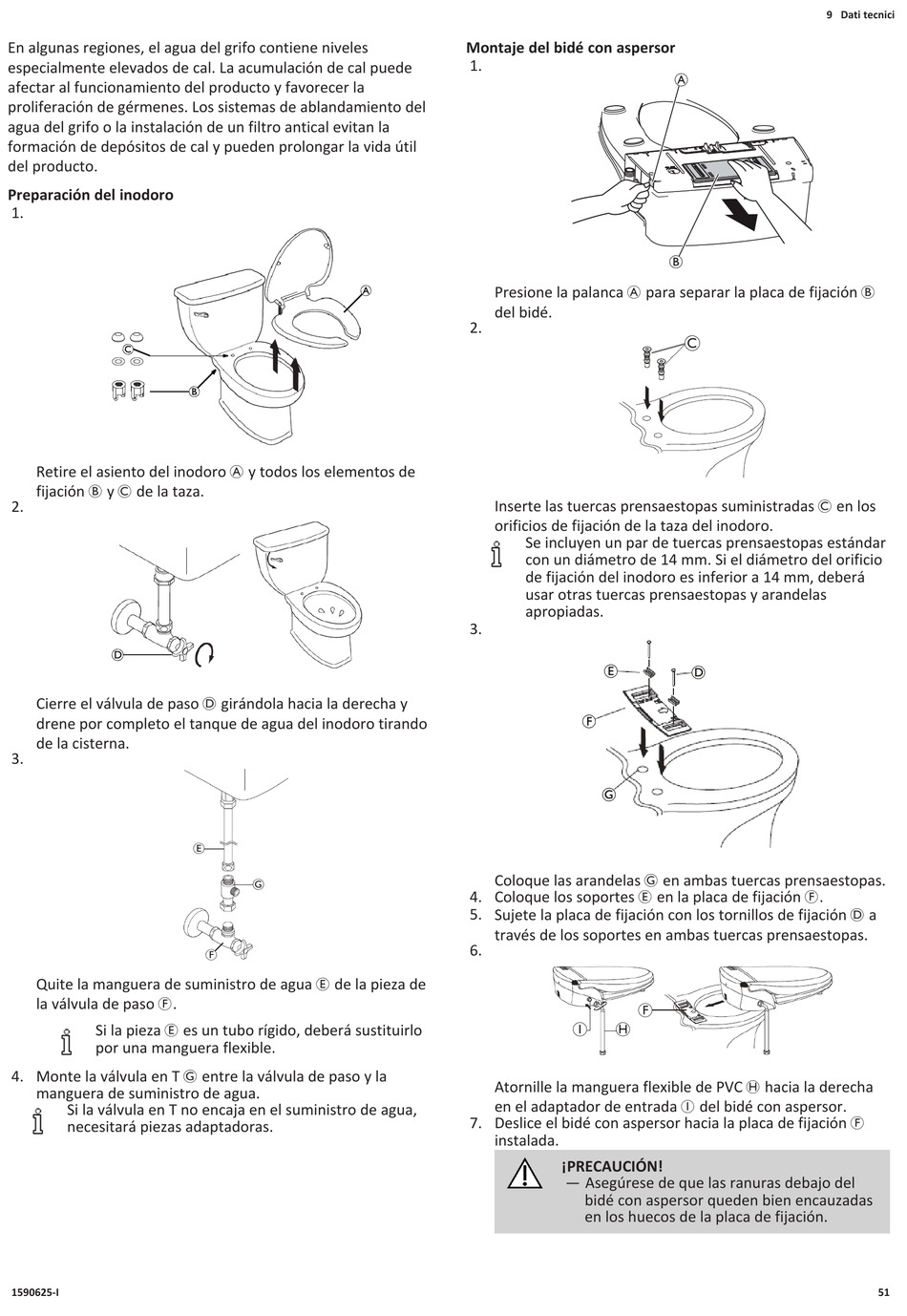

Preparación del inodoro
1.
Retire el asiento del inodoro A y todos los elementos de
fijación B y C de la taza.
2.
Cierre el válvula de paso D girándola hacia la derecha y
drene por completo el tanque de agua del inodoro tirando
de la cisterna.
3.
Quite la manguera de suministro de agua E de la pieza de
la válvula de paso F.
Si la pieza E es un tubo rígido, deberá sustituirlo
por una manguera flexible.
4. Monte la válvula en T G entre la válvula de paso y la
manguera de suministro de agua.
Si la válvula en T no encaja en el suministro de agua,
necesitará piezas adaptadoras.
1590625-I
E
G
F
Montaje del bidé con aspersor
1.
Presione la palanca A para separar la placa de fijación B
del bidé.
2.
Inserte las tuercas prensaestopas suministradas C en los
orificios de fijación de la taza del inodoro.
Se incluyen un par de tuercas prensaestopas estándar
con un diámetro de 14 mm. Si el diámetro del orificio
de fijación del inodoro es inferior a 14 mm, deberá
usar otras tuercas prensaestopas y arandelas
apropiadas.
3.
Coloque las arandelas G en ambas tuercas prensaestopas.
4. Coloque los soportes E en la placa de fijación F.
5. Sujete la placa de fijación con los tornillos de fijación D a
través de los soportes en ambas tuercas prensaestopas.
6.
I H
Atornille la manguera flexible de PVC H hacia la derecha
en el adaptador de entrada I del bidé con aspersor.
7. Deslice el bidé con aspersor hacia la placa de fijación F
instalada.
¡PRECAUCIÓN!
— Asegúrese de que las ranuras debajo del
bidé con aspersor queden bien encauzadas
en los huecos de la placa de fijación.
C
F
9 Dati tecnici
51
