Invacare Aquatec Pure Bidet Gebrauchsanweisung Seite 62

Pure Bidet UM
Os sistemas de descalcificação da água da torneira ou a
instalação de um filtro de calcário impedem a acumulação de
depósitos de calcário e podem ter um efeito positivo na vida
útil do produto.

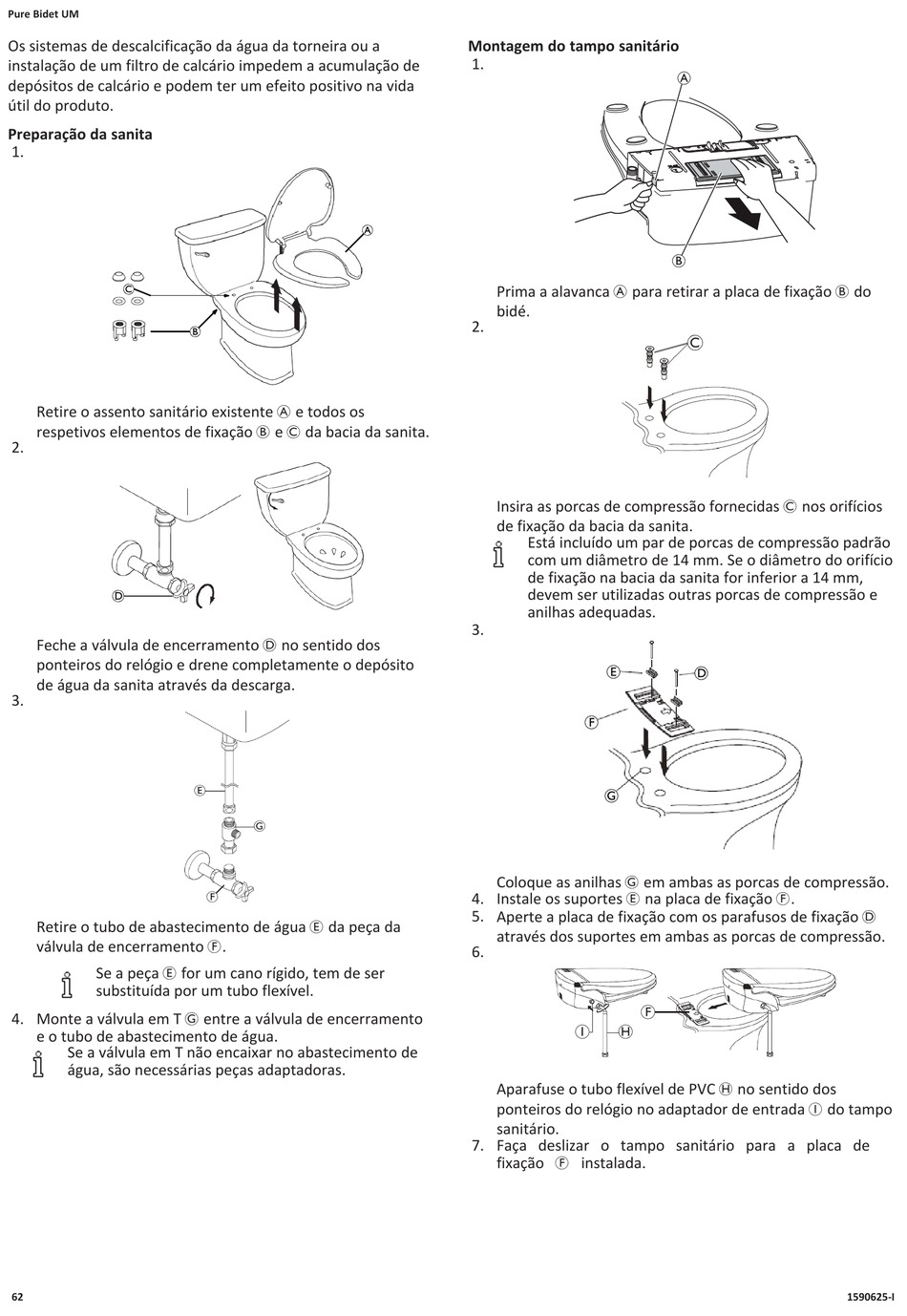

Preparação da sanita
1.
Retire o assento sanitário existente A e todos os
respetivos elementos de fixação B e C da bacia da sanita.
2.
Feche a válvula de encerramento D no sentido dos
ponteiros do relógio e drene completamente o depósito
de água da sanita através da descarga.
3.
Retire o tubo de abastecimento de água E da peça da
válvula de encerramento F.
Se a peça E for um cano rígido, tem de ser
substituída por um tubo flexível.
4. Monte a válvula em T G entre a válvula de encerramento
e o tubo de abastecimento de água.
Se a válvula em T não encaixar no abastecimento de
água, são necessárias peças adaptadoras.
62
E
G
F
Montagem do tampo sanitário
1.
Prima a alavanca A para retirar a placa de fixação B do
bidé.
2.
Insira as porcas de compressão fornecidas C nos orifícios
de fixação da bacia da sanita.
Está incluído um par de porcas de compressão padrão
com um diâmetro de 14 mm. Se o diâmetro do orifício
de fixação na bacia da sanita for inferior a 14 mm,
devem ser utilizadas outras porcas de compressão e
anilhas adequadas.
3.
Coloque as anilhas G em ambas as porcas de compressão.
4. Instale os suportes E na placa de fixação F.
5. Aperte a placa de fixação com os parafusos de fixação D
através dos suportes em ambas as porcas de compressão.
6.
I H
Aparafuse o tubo flexível de PVC H no sentido dos
ponteiros do relógio no adaptador de entrada I do tampo
sanitário.
7. Faça deslizar o tampo sanitário para a placa de
fixação F instalada.
C
F
1590625-I
