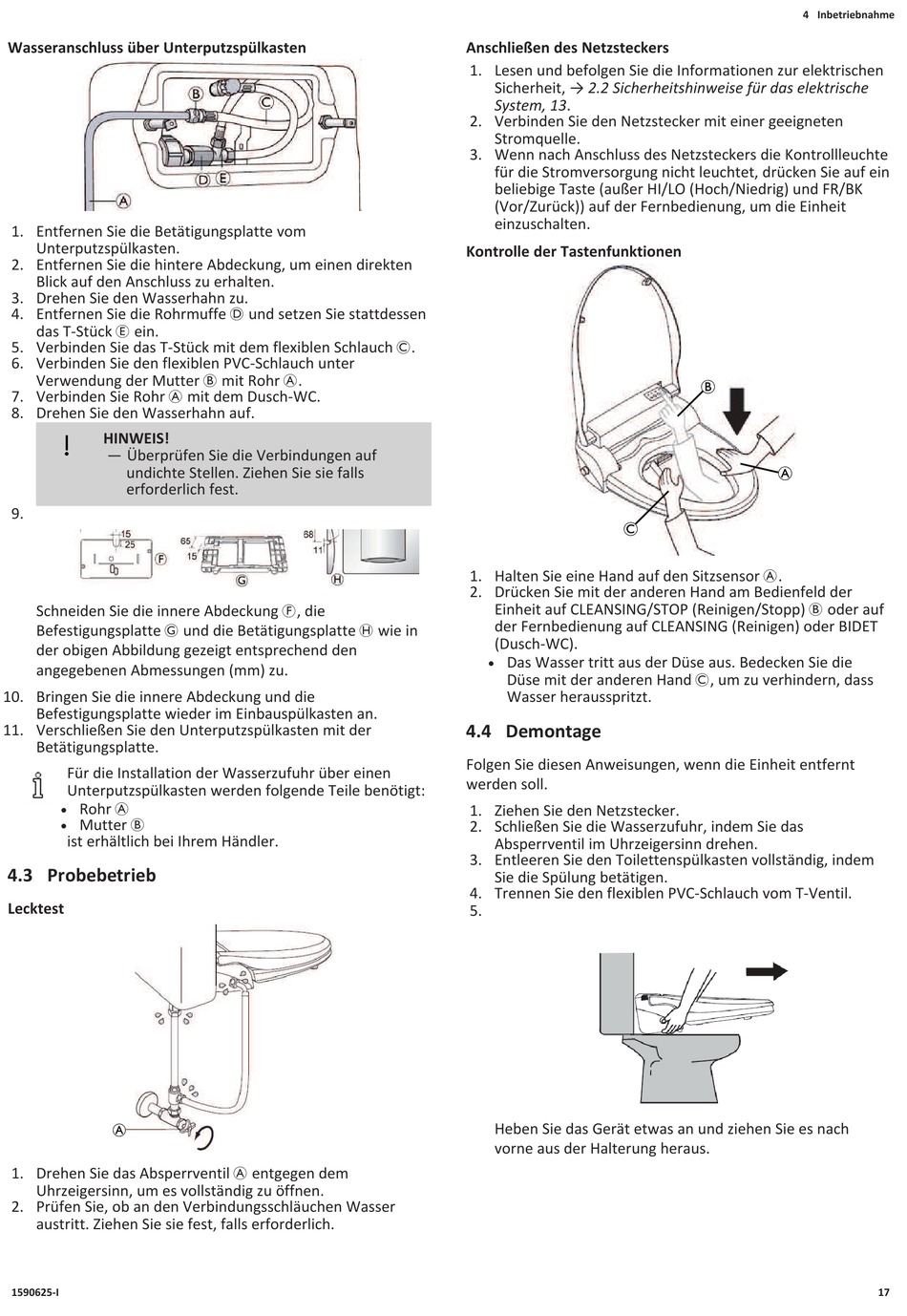

Invacare Aquatec Pure Bidet Gebrauchsanweisung Seite 17

Wasseranschluss über Unterputzspülkasten
1. Entfernen Sie die Betätigungsplatte vom
Unterputzspülkasten.
2. Entfernen Sie die hintere Abdeckung, um einen direkten
Blick auf den Anschluss zu erhalten.
3. Drehen Sie den Wasserhahn zu.
4. Entfernen Sie die Rohrmuffe D und setzen Sie stattdessen
das T-Stück E ein.
5. Verbinden Sie das T-Stück mit dem flexiblen Schlauch C.
6. Verbinden Sie den flexiblen PVC-Schlauch unter
Verwendung der Mutter B mit Rohr A.
7. Verbinden Sie Rohr A mit dem Dusch-WC.
8. Drehen Sie den Wasserhahn auf.
HINWEIS!
— Überprüfen Sie die Verbindungen auf
undichte Stellen. Ziehen Sie sie falls
erforderlich fest.
9.
Schneiden Sie die innere Abdeckung F, die
Befestigungsplatte G und die Betätigungsplatte H wie in
der obigen Abbildung gezeigt entsprechend den
angegebenen Abmessungen (mm) zu.
10. Bringen Sie die innere Abdeckung und die
Befestigungsplatte wieder im Einbauspülkasten an.
11. Verschließen Sie den Unterputzspülkasten mit der
Betätigungsplatte.
Für die Installation der Wasserzufuhr über einen
Unterputzspülkasten werden folgende Teile benötigt:
Rohr A
l
Mutter B
l
ist erhältlich bei Ihrem Händler.
4.3 Probebetrieb
Lecktest
1. Drehen Sie das Absperrventil A entgegen dem
Uhrzeigersinn, um es vollständig zu öffnen.
2. Prüfen Sie, ob an den Verbindungsschläuchen Wasser
austritt. Ziehen Sie sie fest, falls erforderlich.
1590625-I
Anschließen des Netzsteckers
1. Lesen und befolgen Sie die Informationen zur elektrischen
Sicherheit, → 2.2 Sicherheitshinweise für das elektrische
System, 13.
2. Verbinden Sie den Netzstecker mit einer geeigneten
Stromquelle.
3. Wenn nach Anschluss des Netzsteckers die Kontrollleuchte
für die Stromversorgung nicht leuchtet, drücken Sie auf ein
beliebige Taste (außer HI/LO (Hoch/Niedrig) und FR/BK
(Vor/Zurück)) auf der Fernbedienung, um die Einheit
einzuschalten.
Kontrolle der Tastenfunktionen
1. Halten Sie eine Hand auf den Sitzsensor A.
2. Drücken Sie mit der anderen Hand am Bedienfeld der
Einheit auf CLEANSING/STOP (Reinigen/Stopp) B oder auf
der Fernbedienung auf CLEANSING (Reinigen) oder BIDET
(Dusch-WC).
Das Wasser tritt aus der Düse aus. Bedecken Sie die
l
Düse mit der anderen Hand C, um zu verhindern, dass
Wasser herausspritzt.
4.4 Demontage
Folgen Sie diesen Anweisungen, wenn die Einheit entfernt
werden soll.
1. Ziehen Sie den Netzstecker.
2. Schließen Sie die Wasserzufuhr, indem Sie das
Absperrventil im Uhrzeigersinn drehen.
3. Entleeren Sie den Toilettenspülkasten vollständig, indem
Sie die Spülung betätigen.
4. Trennen Sie den flexiblen PVC-Schlauch vom T-Ventil.
5.
Heben Sie das Gerät etwas an und ziehen Sie es nach
vorne aus der Halterung heraus.
