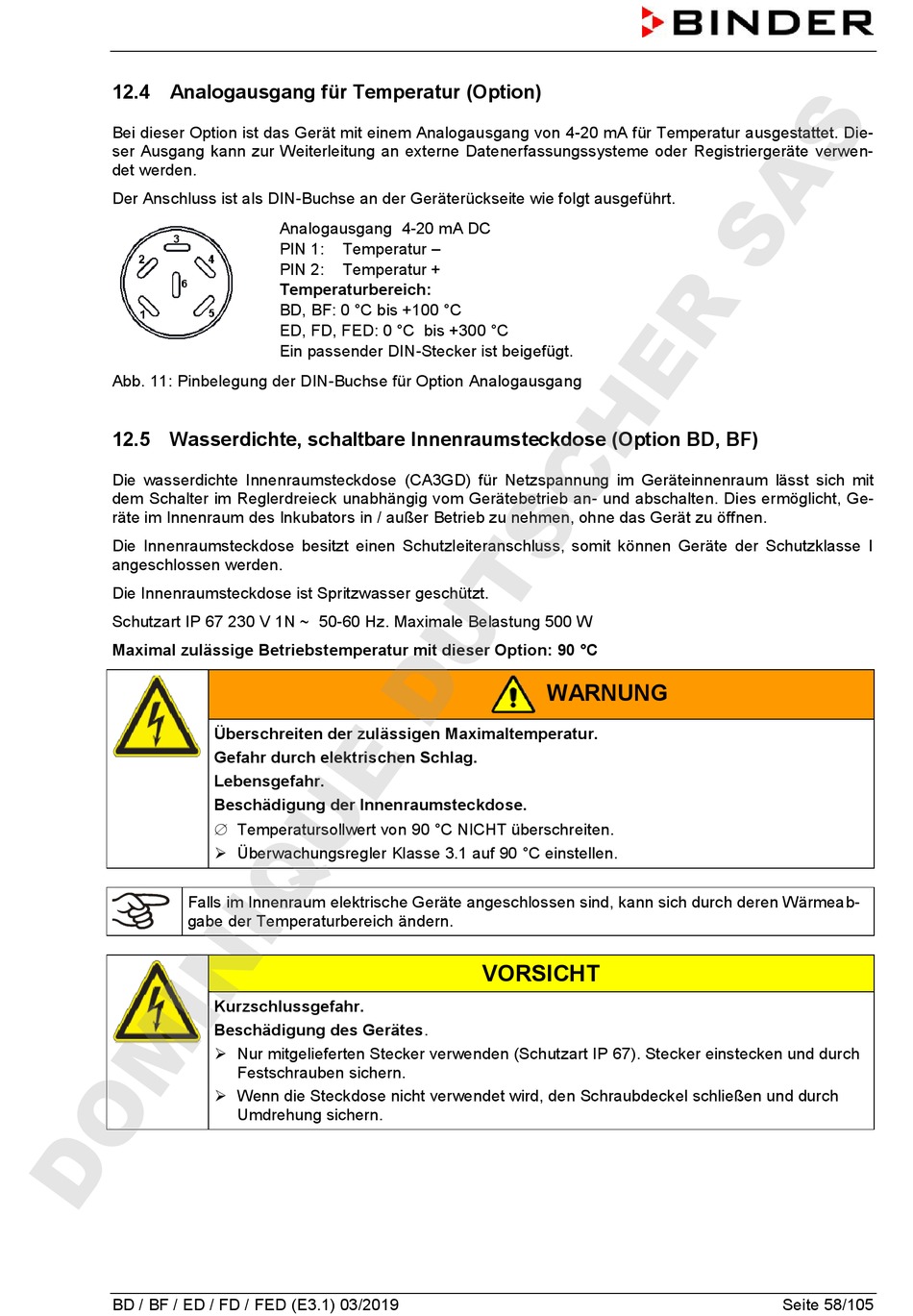

12.4 Analogausgang für Temperatur (Option)
Bei dieser Option ist das Gerät mit einem Analogausgang von 4-20 mA für Temperatur ausgestattet. Die-
ser Ausgang kann zur Weiterleitung an externe Datenerfassungssysteme oder Registriergeräte verwen-
det werden.
Der Anschluss ist als DIN-Buchse an der Geräterückseite wie folgt ausgeführt.
Analogausgang 4-20 mA DC
PIN 1:
PIN 2:
Temperaturbereich:
BD, BF: 0 °C bis +100 °C
ED, FD, FED: 0 °C bis +300 °C
Ein passender DIN-Stecker ist beigefügt.
Abb. 11: Pinbelegung der DIN-Buchse für Option Analogausgang
12.5 Wasserdichte, schaltbare Innenraumsteckdose (Option BD, BF)
Die wasserdichte Innenraumsteckdose (CA3GD) für Netzspannung im Geräteinnenraum lässt sich mit
dem Schalter im Reglerdreieck unabhängig vom Gerätebetrieb an- und abschalten. Dies ermöglicht, Ge-
räte im Innenraum des Inkubators in / außer Betrieb zu nehmen, ohne das Gerät zu öffnen.
Die Innenraumsteckdose besitzt einen Schutzleiteranschluss, somit können Geräte der Schutzklasse I
angeschlossen werden.
Die Innenraumsteckdose ist Spritzwasser geschützt.
Schutzart IP 67 230 V 1N ~ 50-60 Hz. Maximale Belastung 500 W
Maximal zulässige Betriebstemperatur mit dieser Option: 90 °C
Überschreiten der zulässigen Maximaltemperatur.
Gefahr durch elektrischen Schlag.
Lebensgefahr.
Beschädigung der Innenraumsteckdose.
∅ Temperatursollwert von 90 °C NICHT überschreiten.
Überwachungsregler Klasse 3.1 auf 90 °C einstellen.
Falls im Innenraum elektrische Geräte angeschlossen sind, kann sich durch deren Wärmeab-
gabe der Temperaturbereich ändern.
Kurzschlussgefahr.
Beschädigung des Gerätes.
Nur mitgelieferten Stecker verwenden (Schutzart IP 67). Stecker einstecken und durch
Festschrauben sichern.
Wenn die Steckdose nicht verwendet wird, den Schraubdeckel schließen und durch
Umdrehung sichern.
BD / BF / ED / FD / FED (E3.1) 03/2019
Temperatur –
Temperatur +
VORSICHT
WARNUNG
Seite 58/105
