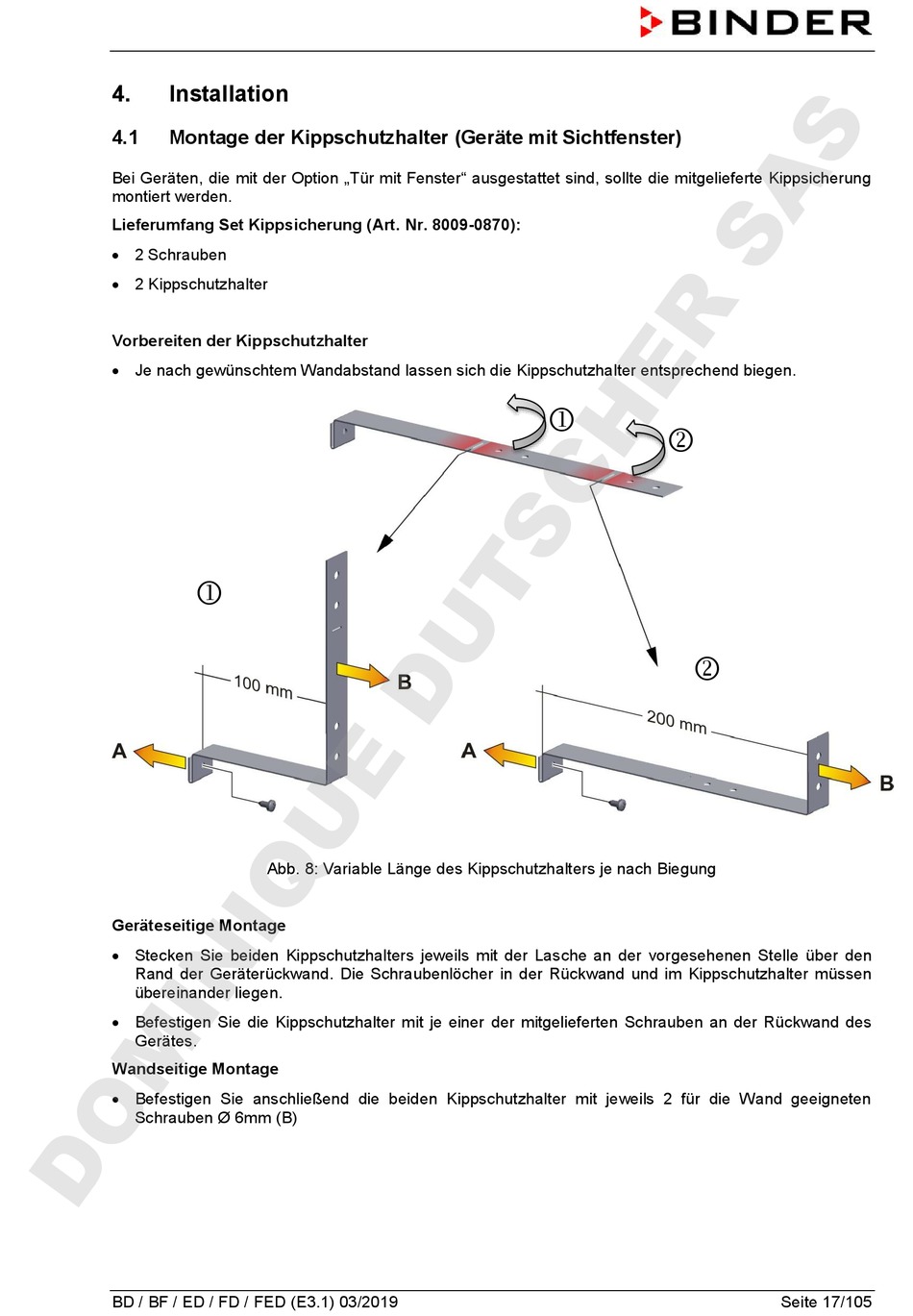

4.
Installation
4.1
Montage der Kippschutzhalter (Geräte mit Sichtfenster)
Bei Geräten, die mit der Option „Tür mit Fenster" ausgestattet sind, sollte die mitgelieferte Kippsicherung
montiert werden.
Lieferumfang Set Kippsicherung (Art. Nr. 8009-0870):
• 2 Schrauben
• 2 Kippschutzhalter
Vorbereiten der Kippschutzhalter
• Je nach gewünschtem Wandabstand lassen sich die Kippschutzhalter entsprechend biegen.
Abb. 8: Variable Länge des Kippschutzhalters je nach Biegung
Geräteseitige Montage
• Stecken Sie beiden Kippschutzhalters jeweils mit der Lasche an der vorgesehenen Stelle über den
Rand der Geräterückwand. Die Schraubenlöcher in der Rückwand und im Kippschutzhalter müssen
übereinander liegen.
• Befestigen Sie die Kippschutzhalter mit je einer der mitgelieferten Schrauben an der Rückwand des
Gerätes.
Wandseitige Montage
• Befestigen Sie anschließend die beiden Kippschutzhalter mit jeweils 2 für die Wand geeigneten
Schrauben Ø 6mm (B)
BD / BF / ED / FD / FED (E3.1) 03/2019
Seite 17/105
