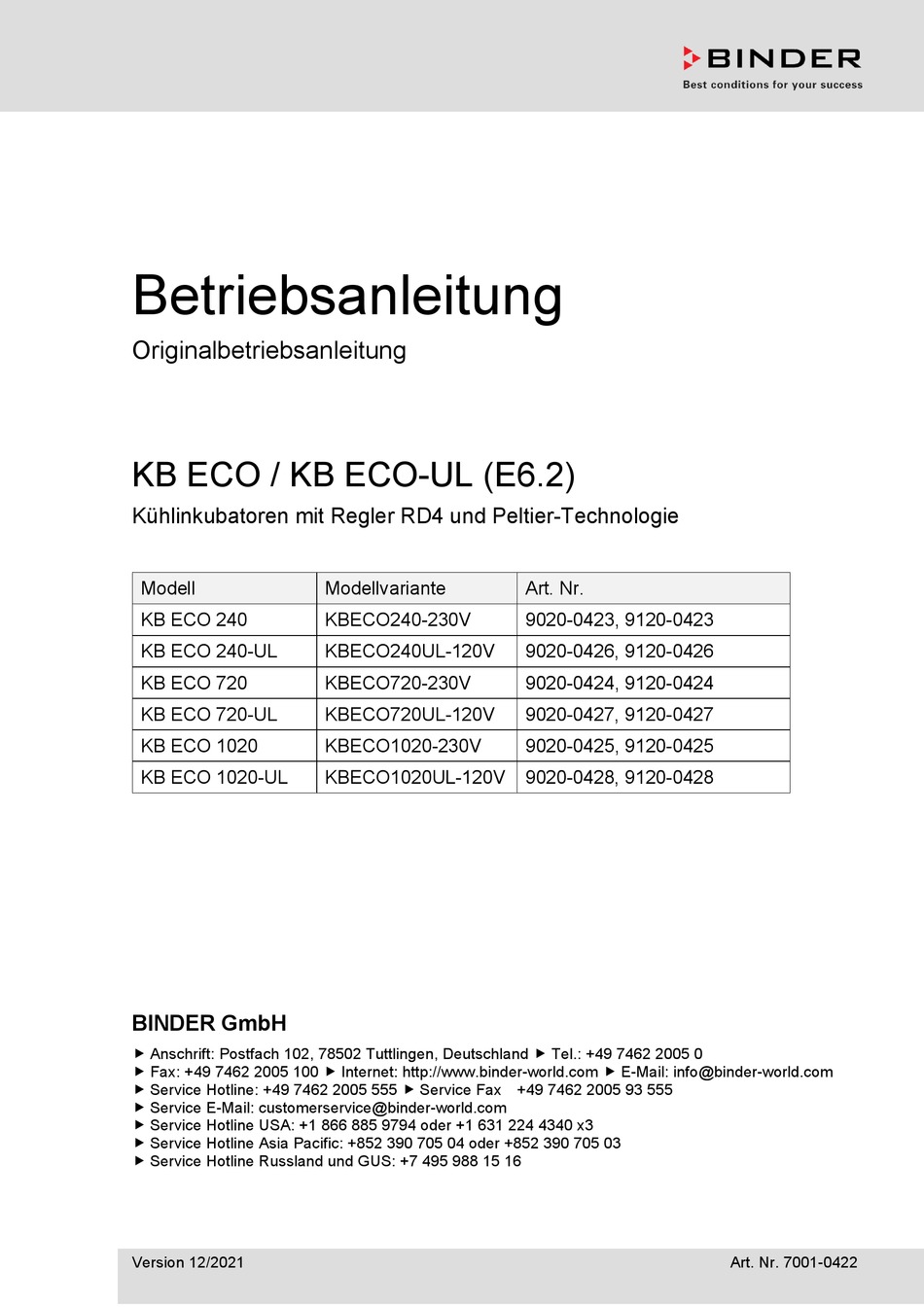

Betriebsanleitung
Originalbetriebsanleitung
KB ECO / KB ECO-UL (E6.2)

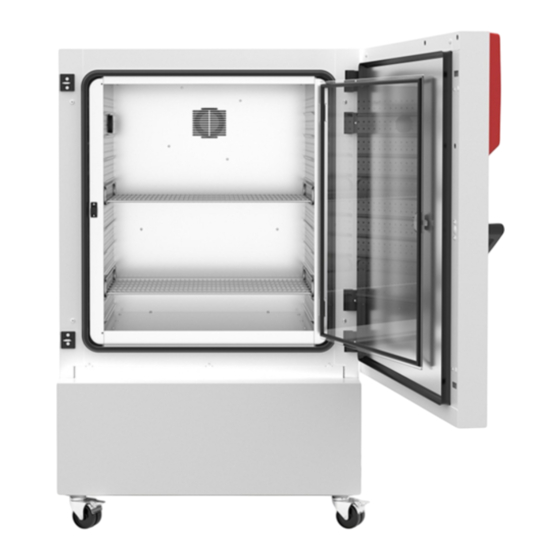

Kühlinkubatoren mit Regler RD4 und Peltier-Technologie
Modell
KB ECO 240
KB ECO 240-UL
KB ECO 720
KB ECO 720-UL
KB ECO 1020
KB ECO 1020-UL
BINDER GmbH
Anschrift: Postfach 102, 78502 Tuttlingen, Deutschland Tel.: +49 7462 2005 0
Fax: +49 7462 2005 100 Internet: http://www.binder-world.com E-Mail: info@binder-world.com
Service Hotline: +49 7462 2005 555 Service Fax +49 7462 2005 93 555
Service E-Mail: customerservice@binder-world.com
Service Hotline USA: +1 866 885 9794 oder +1 631 224 4340 x3
Service Hotline Asia Pacific: +852 390 705 04 oder +852 390 705 03
Service Hotline Russland und GUS: +7 495 988 15 16
Version 12/2021
Modellvariante
KBECO240-230V
KBECO240UL-120V
KBECO720-230V
KBECO720UL-120V
KBECO1020-230V
KBECO1020UL-120V
Art. Nr.
9020-0423, 9120-0423
9020-0426, 9120-0426
9020-0424, 9120-0424
9020-0427, 9120-0427
9020-0425, 9120-0425
9020-0428, 9120-0428
Art. Nr. 7001-0422
