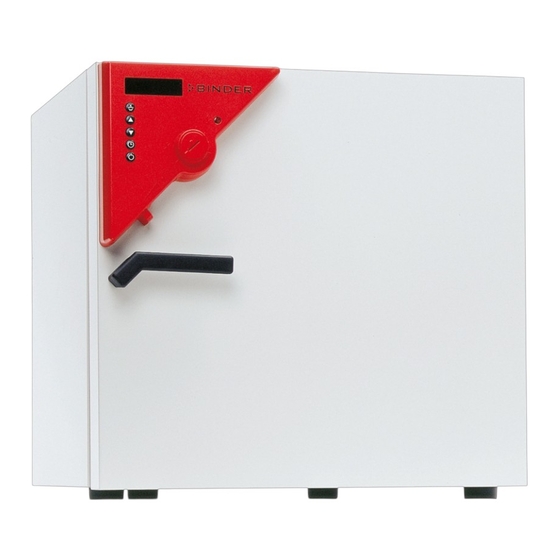

Binder BF 720 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Binder Anleitungen
  4. Laborzubehör & Laborgeräte
  5. BF 720
  6. Betriebsanleitung

Binder BF 720 Betriebsanleitung

Inkubatoren avantgarde.line mit freier konvektion/inkubatoren avantgarde.line mit umluft/trocken- und wärmeschränke avantgarde.line mit freier konvektion/trocken- und wärmeschränke avantgarde.line mit umluft/trocken- und wärmeschränke avantgarde.line mit
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

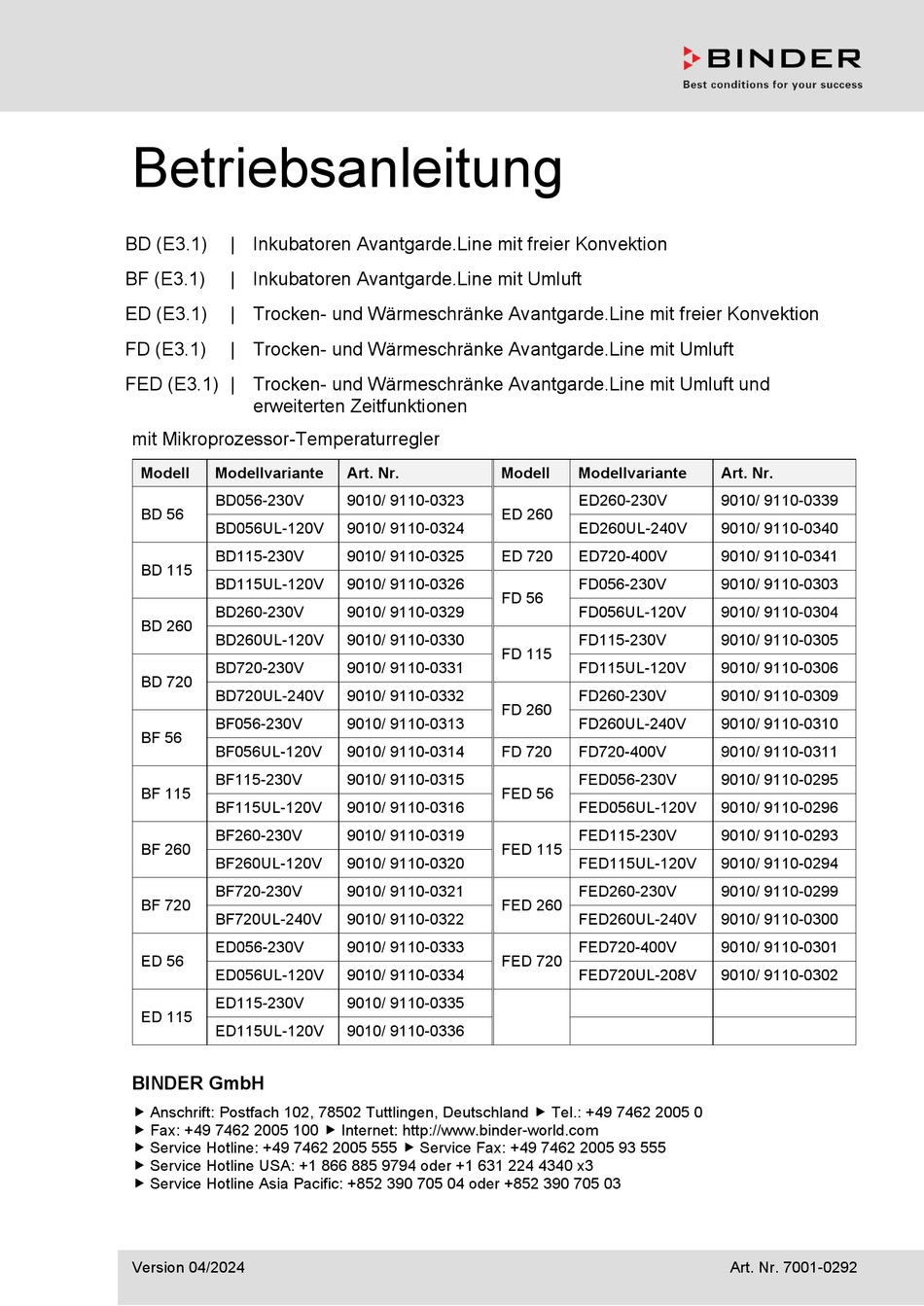

Betriebsanleitung
BD (E3.1)
| Inkubatoren Avantgarde.Line mit freier Konvektion
BF (E3.1)
| Inkubatoren Avantgarde.Line mit Umluft
ED (E3.1)
| Trocken- und Wärmeschränke Avantgarde.Line mit freier Konvektion
FD (E3.1)
| Trocken- und Wärmeschränke Avantgarde.Line mit Umluft
FED (E3.1) | Trocken- und Wärmeschränke Avantgarde.Line mit Umluft und
erweiterten Zeitfunktionen
mit Mikroprozessor-Temperaturregler
Modell
Modellvariante
BD056-230V
BD 56
BD056UL-120V
BD115-230V
BD 115
BD115UL-120V
BD260-230V
BD 260
BD260UL-120V
BD720-230V
BD 720
BD720UL-240V
BF056-230V
BF 56
BF056UL-120V
BF115-230V
BF 115
BF115UL-120V
BF260-230V
BF 260
BF260UL-120V
BF720-230V
BF 720
BF720UL-240V
ED056-230V
ED 56
ED056UL-120V
ED115-230V
ED 115
ED115UL-120V
BINDER GmbH
 Anschrift: Postfach 102, 78502 Tuttlingen, Deutschland  Tel.: +49 7462 2005 0
 Fax: +49 7462 2005 100  Internet: http://www.binder-world.com
 Service Hotline: +49 7462 2005 555  Service Fax: +49 7462 2005 93 555
 Service Hotline USA: +1 866 885 9794 oder +1 631 224 4340 x3
 Service Hotline Asia Pacific: +852 390 705 04 oder +852 390 705 03
Version 04/2024
Art. Nr.
Modell
9010/ 9110-0323
ED 260
9010/ 9110-0324
9010/ 9110-0325
ED 720
9010/ 9110-0326
FD 56
9010/ 9110-0329
9010/ 9110-0330
FD 115
9010/ 9110-0331
9010/ 9110-0332
FD 260
9010/ 9110-0313
9010/ 9110-0314
FD 720
9010/ 9110-0315
FED 56
9010/ 9110-0316
9010/ 9110-0319
FED 115
9010/ 9110-0320
9010/ 9110-0321
FED 260
9010/ 9110-0322
9010/ 9110-0333
FED 720
9010/ 9110-0334
9010/ 9110-0335
9010/ 9110-0336
Modellvariante
Art. Nr.
ED260-230V
9010/ 9110-0339
ED260UL-240V
9010/ 9110-0340
ED720-400V
9010/ 9110-0341
FD056-230V
9010/ 9110-0303
FD056UL-120V
9010/ 9110-0304
FD115-230V
9010/ 9110-0305
FD115UL-120V
9010/ 9110-0306
FD260-230V
9010/ 9110-0309
FD260UL-240V
9010/ 9110-0310
FD720-400V
9010/ 9110-0311
FED056-230V
9010/ 9110-0295
FED056UL-120V
9010/ 9110-0296
FED115-230V
9010/ 9110-0293
FED115UL-120V
9010/ 9110-0294
FED260-230V
9010/ 9110-0299
FED260UL-240V
9010/ 9110-0300
FED720-400V
9010/ 9110-0301
FED720UL-208V
9010/ 9110-0302
Art. Nr. 7001-0292
