13.2 Synchronisation ¨ u ber Zeittelegramm und PPS
In diesem Kapitel wird die initiale Inbetriebnahme einer IMS-PZF183-Referenzuhr mit Bezug auf die Synchro-
nisation über ein externes Zeittelegramm und PPS-Signal beschrieben.
Schritt 1 - Anschluss der PPS- und Zeittelegrammquelle an der IMS-PZF183
Stellen Sie sicher, dass die IMS-PZF183 mit sowohl einer externen PPS-Phasenreferenz als auch eine gültige
Zeittelegrammquelle verbunden ist, wie im
beschrieben.
Das Zeittelegramm muss am Pin 2 (RxD) des RS-232-DSUB9-Verbinders nach RS-232-Norm empfangen wer-
den und muss einem der folgenden Zeittelegrammformate entsprechen, um sicherzustellen, dass sowohl die volle
Zeit als auch das Datum enthalten sind:
• Meinberg Standard
• NMEA RMC
• NMEA ZDA
• Uni Erlangen
Das PPS-Signal muss über Pin 1 gehen: Die Referenzuhr erwartet ein TTL-Signal mit einer Pulsweite von
mindestens 5 s (high-Pegel).
Schritt 2 - Zeittelegramm-Konfiguration

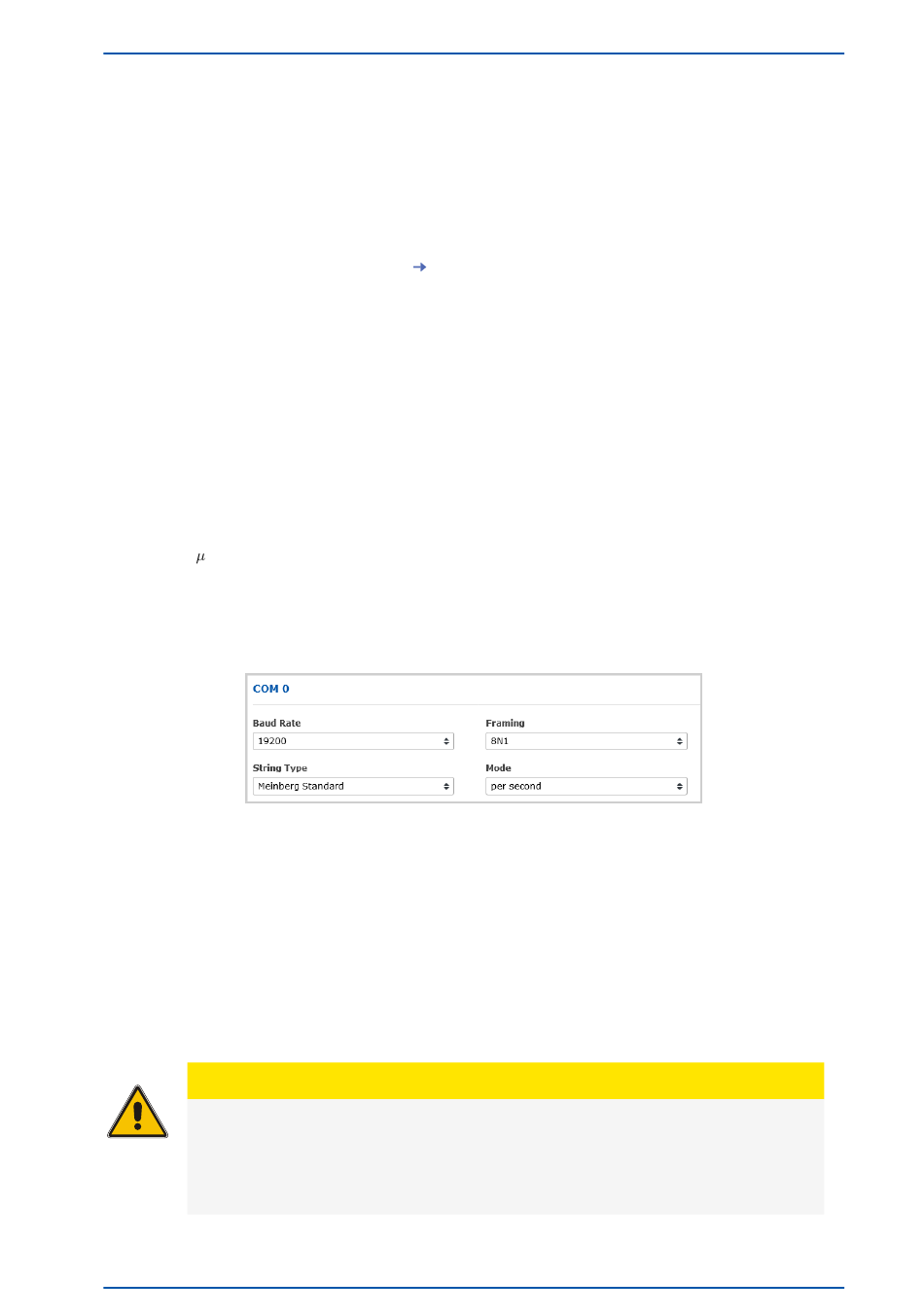

Abbildung 13.2: Konfiguration der seriellen Schnittsteller Ihrer IMS-PZF183
Über das LTOS-Webinterface öffnen Sie die Seite „Uhr" und klappen Sie den Reiter „Status & Konfiguration"
auf. Wählen Sie den Reiter „Serielle Schnittstellen" unter der entsprechenden Referenzuhr.
Bitte beachten Sie, dass das Zeittelegrammformat im Reiter „Serielle Schnittstellen" nur den Telegrammaus-
gang betrifft: Das Format eines eingehenden Zeittelegramms wird vom System automatisch erkannt und muss
nicht hier per Hand konfiguriert werden.
Die Baudrate und das Framing müssen hier allerdings dem Eingangssignal passend gewählt werden.
Achtung!
Das externe Zeittelegramm muss mit dem entsprechenden PPS-Signal so synchronisiert sein, dass
das komplette Zeittelegramm innerhalb von 500 ms des PPS-Signals eintrifft. Ein später eingehendes
Zeittelegramm wird verworfen, so dass die Referenzuhr sich nicht synchronisieren kann.
IMS-PZF183
Kapitel 9.2, „COMx Zeittelegramm-I/O und PPS-Eingang"
Datum: 26. September 2024
