Verwandte Anleitungen für Meinberg IMS-LNE-GBE
Inhaltszusammenfassung für Meinberg IMS-LNE-GBE

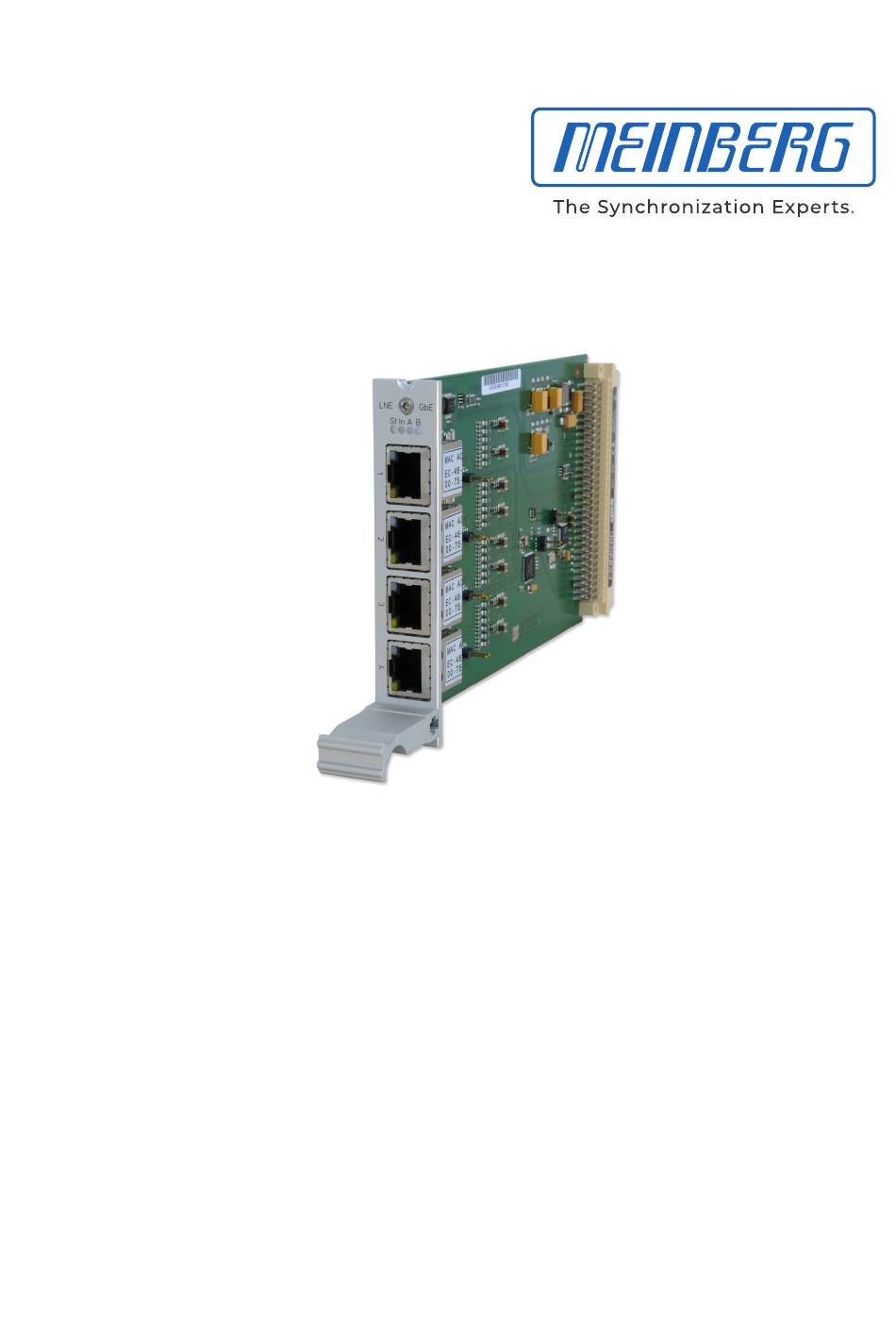

- Seite 1 HANDBUCH IMS-LNE-GBE Setup Guide Hot-Plug Modul 26. Februar 2020 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
Einbau / Ausbau einer LNE in ein bestehendes System ......Datum: 26. Februar 2020 IMS-LNE-GBE Setup Guide... -
Seite 4: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 26.02.2020 IMS-LNE-GBE Setup Guide Datum: 26. -
Seite 5: Sicherheitshinweise F¨ U R Hot-Plug-F¨ A Hige Module
Bauelementeseite nach oben auf eine geerdete und statisch entladene Unterlage. • Wenn ein Modul vor der Installation gelagert wird, muss dies an einem trockenen Ort erfolgen. • Der Ein- und Ausbau der Module darf nur von autorisiertem Fachpersonal durchgeführt werden. Datum: 26. Februar 2020 IMS-LNE-GBE Setup Guide... -
Seite 6: Weitere Sicherheitshinweise
Der Versorgungsstromkreis muss zum sicheren Betrieb des Gerätes, durch eine normgerechte Installation- ssicherung abgesichert und mit einem Fehlerstromschutzschalter, gemäß den jeweils gültigen nationalen Normen, ausgestattet sein. Das Gerät muss an eine ordnungsgemäße Erdung (PE) angeschlossen werden. IMS-LNE-GBE Setup Guide Datum: 26. Februar 2020... -
Seite 7: Verkabelung
2.3 Verkabelung WARNUNG! Lebensgefahr durch elektrischen Schlag! Niemals bei anliegender Spannung arbeiten! Bei Arbeiten an den Steckern und Klemmen der angeschlossenen Kabel müssen immer beide Seiten der Kabel von den jeweiligen Geräten abgezogen werden! Datum: 26. Februar 2020 IMS-LNE-GBE Setup Guide... -
Seite 8: Austausch Oder Einbau Eines Hotplug-F¨ A Higen Ims Moduls
Gehäuse verursachen. Stellen Sie sicher, dass das Modul fest in der Anschlussleiste eingerastet ist, bevor Sie die beiden Schrauben wieder befestigen. Sie können das eingesetzte Modul jetzt in Betrieb nehmen. Befestigungspunkte bei einem 1HE IMS System IMS-LNE-GBE Setup Guide Datum: 26. Februar 2020... -
Seite 9: Wichtige Hinweise Für Hot-Plug-Fähige Ims-Module
„hot swappable“ Die zentrale Managementeinheit muss vor dem Austausch vom Stromnetz getrennt werden. RSC/SPT: nicht „hot swappable“ Die Umschaltkarte ist , d.h. das System muss vor dem Austausch vom Stromnetz getrennt werden. Datum: 26. Februar 2020 IMS-LNE-GBE Setup Guide... -

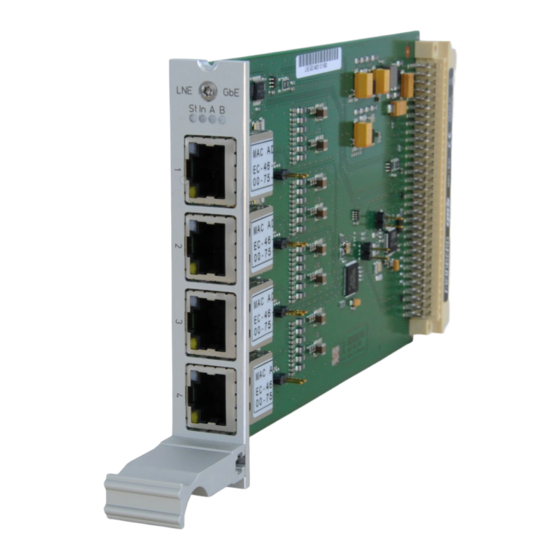

Seite 10: Lne-Gbe: Netzwerkerweiterung Mit Gigabit Support Und Sfp Option
LNE-GbE und LNE-GbE mit SFP Option Option: LNE-SFP Schnittstellen: 1000BASE-T SFP Kabel: Multimode Fiber: GI 50/125 m oder GI 62,5/125 m Gradient Fiber Singlemode Fiber: E9/125 m Monomode fiber Verbindungs- geschwindigkeit: Elektrisch: 1000 Base-T Fiber-optisch: 1000-FX IMS-LNE-GBE Setup Guide Datum: 26. Februar 2020... - Seite 11 I/O Slot sich die Karten befinden. Im Auslieferungszustand werden die Module in aufsteigender Reihenfolge von links nach rechts eingebaut (siehe Abbildung). LAN 0 ist immer die erste Schnittstelle auf der LAN-CPU. Datum: 26. Februar 2020 IMS-LNE-GBE Setup Guide...
-
Seite 12: Lne-Gbe Konfiguration Über Das Web Interface
IPv6 Modus: Dieser Modus muss hier freigeschaltet werden. MAC-Adresse: Zeigt die eindeutige MAC-Adresse der Schnittstelle an. Zugewiesene Schnittstelle: Im Menü Ethernet Schnittstellen (siehe unten) können für die zugewiesenen Schnittstellen virtuelle Netzwerk-Interfaces hinzugefügt werden. IMS-LNE-GBE Setup Guide Datum: 26. Februar 2020... - Seite 13 Über den Reiter VLAN kann diese Funktion aktiviert und konfiguriert werden. Cluster: Über den Reiter Cluster kann die Clusterfunktion aktiviert werden und zusätzliche Parameter wie Multicast oder Unicast Modus, sowie TCP/IP Adresse und Netzmaske können hier gesetzt werden. Datum: 26. Februar 2020 IMS-LNE-GBE Setup Guide...
-
Seite 14: Einbau / Ausbau Einer Lne In Ein Bestehendes System
Über den „NIC Manager“ lässt sich auch in diesem Fall die Netzwerkkonfiguration aktualisieren. Nach dem erfolgreichen Ausführen des „NIC Managers“ werden nur die tatsächlich vorhandenen Schnittstellen im Webinterface angezeigt. Ein System-Neustart ist nicht notwendig. IMS-LNE-GBE Setup Guide Datum: 26. Februar 2020...
