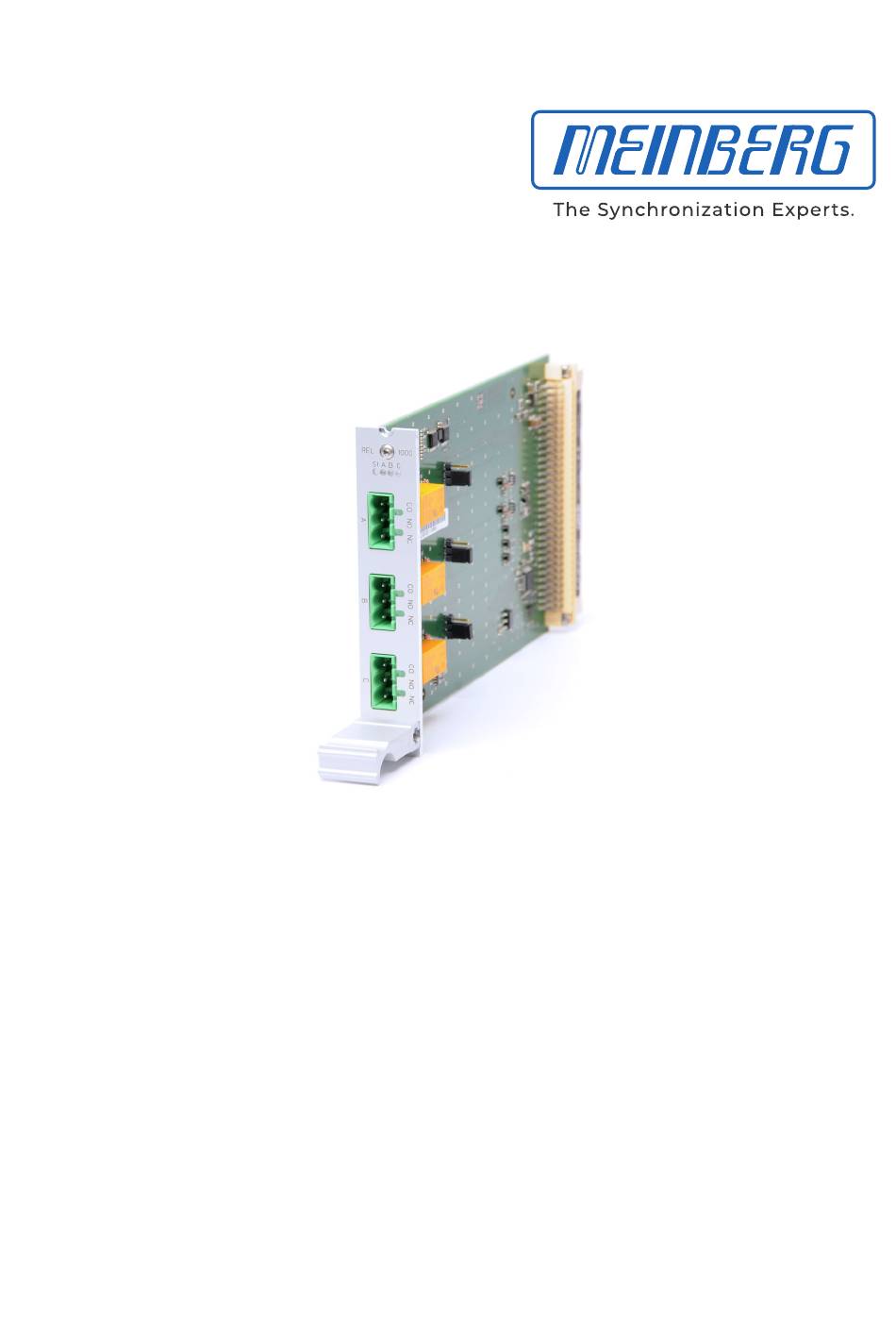

- Seite 1 HANDBUCH IMS-REL1000 Setup Guide Hot-Plug Modul 21. November 2019 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
Wichtige Hinweise für Hot-Plug-fähige IMS-Module ......4 REL1000: Error Relais - Modul Datum: 21. November 2019 IMS-REL1000 Setup Guide... -
Seite 4: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 21.11.2019 IMS-REL1000 Setup Guide Datum: 21. -
Seite 5: Sicherheitshinweise F¨ U R Hot-Plug-F¨ A Hige Module
Bauelementeseite nach oben auf eine geerdete und statisch entladene Unterlage. • Wenn ein Modul vor der Installation gelagert wird, muss dies an einem trockenen Ort erfolgen. • Der Ein- und Ausbau der Module darf nur von autorisiertem Fachpersonal durchgeführt werden. Datum: 21. November 2019 IMS-REL1000 Setup Guide... -
Seite 6: Weitere Sicherheitshinweise
Der Versorgungsstromkreis muss zum sicheren Betrieb des Gerätes, durch eine normgerechte Installation- ssicherung abgesichert und mit einem Fehlerstromschutzschalter, gemäß den jeweils gültigen nationalen Normen, ausgestattet sein. Das Gerät muss an eine ordnungsgemäße Erdung (PE) angeschlossen werden. IMS-REL1000 Setup Guide Datum: 21. November 2019... -
Seite 7: Verkabelung
2.3 Verkabelung WARNUNG! Lebensgefahr durch elektrischen Schlag! Niemals bei anliegender Spannung arbeiten! Bei Arbeiten an den Steckern und Klemmen der angeschlossenen Kabel müssen immer beide Seiten der Kabel von den jeweiligen Geräten abgezogen werden! Datum: 21. November 2019 IMS-REL1000 Setup Guide... -
Seite 8: Austausch Oder Einbau Eines Hotplug-F¨ A Higen Ims Moduls
Gehäuse verursachen. Stellen Sie sicher, dass das Modul fest in der Anschlussleiste eingerastet ist, bevor Sie die beiden Schrauben wieder befestigen. Sie können das eingesetzte Modul jetzt in Betrieb nehmen. Befestigungspunkte bei einem 1HE IMS System IMS-REL1000 Setup Guide Datum: 21. November 2019... -
Seite 9: Wichtige Hinweise Für Hot-Plug-Fähige Ims-Module
„hot swappable“ Die zentrale Managementeinheit muss vor dem Austausch vom Stromnetz getrennt werden. RSC/SPT: nicht „hot swappable“ Die Umschaltkarte ist , d.h. das System muss vor dem Austausch vom Stromnetz getrennt werden. Datum: 21. November 2019 IMS-REL1000 Setup Guide... -

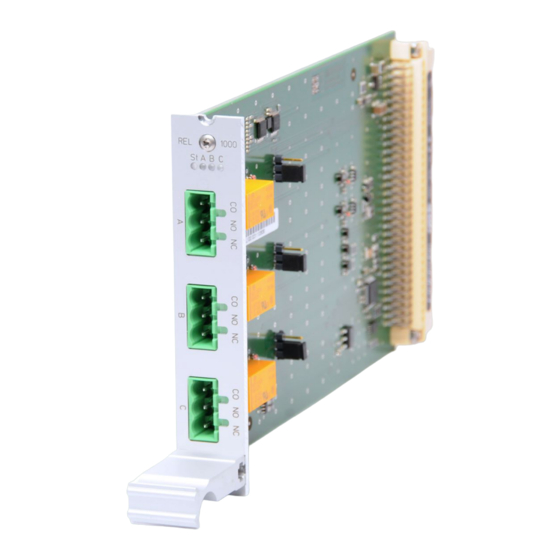

Seite 10: Rel1000: Error Relais - Modul
Im redundantem Betrieb sind die Jumper auf der REL1000 wie folgt gesteckt: Bitte beachten Sie : Für das IMS System M500 ist die REL1000 nur in folgender Jumperstellung einsetzbar: IMS-M500: Relais A: Clock 1 Relais B: Relais C: 10MHz IMS-REL1000 Setup Guide Datum: 21. November 2019... - Seite 11 Technische Daten ERROR Relais: Schaltspannung: 220 V DC / 250 V AC Schaltlast: 60 W /62.5 VA UL/CSA: 0.3 A 125 V AC 0.3 A 110 V DC 30 V DC Ansprechzeit: ca.3 ms Datum: 21. November 2019 IMS-REL1000 Setup Guide...
