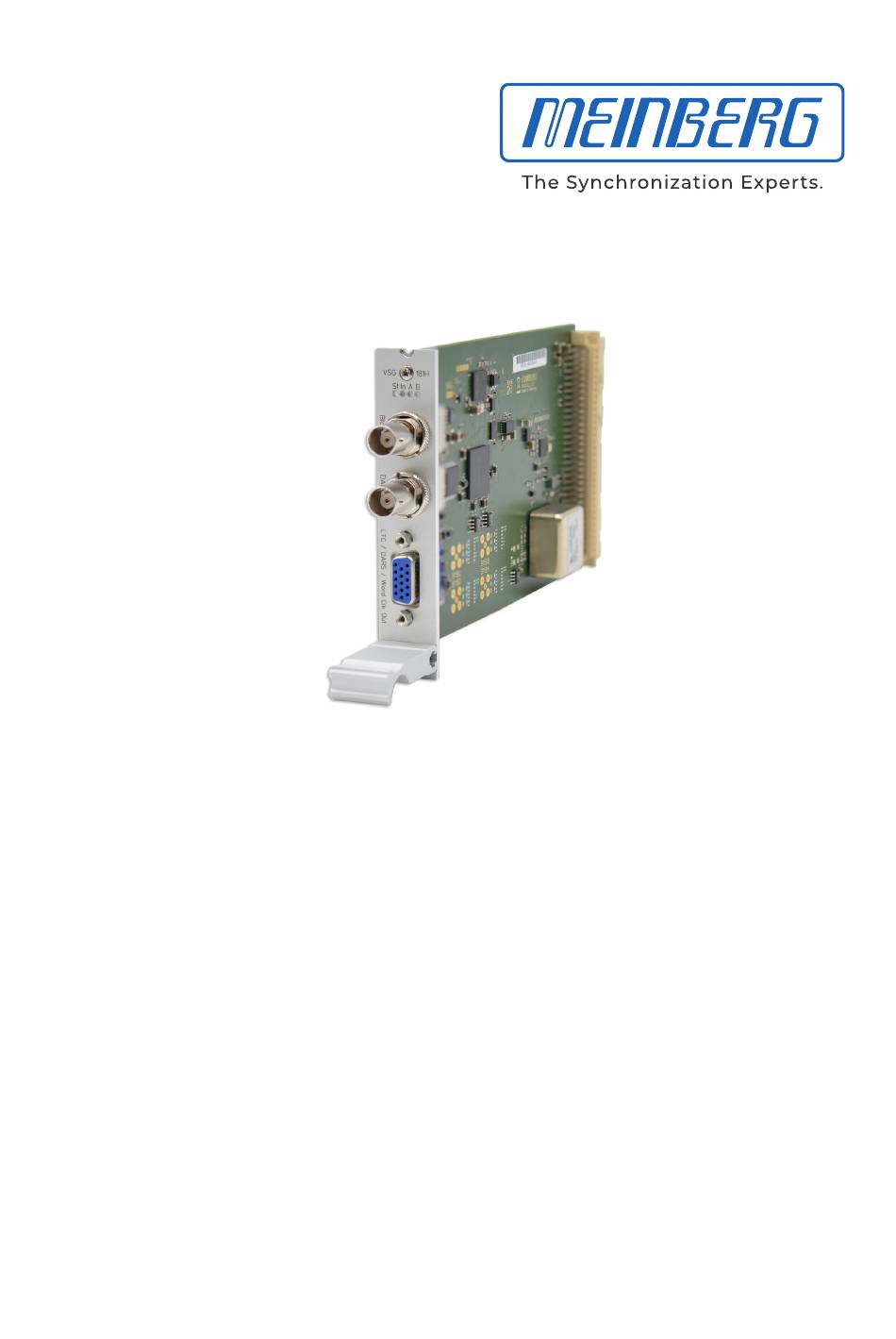

- Seite 1 SETUP GUIDE IMS-VSG181H Hot-Plug Modul 2. März 2022 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
Verkabelung ..........5 Modulanschl¨ u sse und -anzeigen IMS-VSG181H Status-LEDs . -
Seite 4: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 23.02.2022... -
Seite 5: Revisionshistorie
Version Datum Änderungsnotiz ——————————————————————————————————————————————— 29.10.2021 Grundversion ——————————————————————————————————————————————— 1.01 16.12.2021 Neue Revisionshistorie, Fehlerbehebungskapitel, kleinere Korrekturen ——————————————————————————————————————————————— 23.02.2022 Korrektur der Bildraten über die LTC-Ausgabe, Web-Interfaceanpassungen aufgrund Firmware-Updates, neue Screenshots, Verdeutlichung von Informationen bezüglich LEDs, Moduloszillator und Zeitzoneeinstellung Datum: 2. März 2022 IMS-VSG181H... -
Seite 6: Einleitung
Dieser Setup-Guide ist ein systematisch aufgebauter Leitfaden, welcher Sie bei der initialen Inbetriebnahme Ihres Meinberg-Produktes unterstützt. Die IMS-VSG181H wird als Video- bzw. Audio-Signal-Referenz für Studioequipment eingesetzt und stellt die generierten Signale an zwei BNC-Ausgängen sowie einem 15-poligen D-Sub-Ausgang bereit. Am „Black Out“- BNC-Ausgang werden Bi-Level- („Black Burst“) und Tri-Level-Sync-Signale bereitgestellt, und am „DARS... -
Seite 7: Wichtige Sicherheitshinweise
Bitte bewahren Sie dieses Handbuch sorgfältig auf. Zielgruppe Dieses Handbuch richtet sich ausschließlich an Elektrofachkräfte oder von einer Elektrofachkraft unterwiesene Personen, welche mit den jeweils gültigen nationalen Normen und Sicherheitsregeln, insbesondere für die Errichtung von Starkstromanlagen, vertraut sind. Datum: 2. März 2022 IMS-VSG181H... -
Seite 8: Vorbeugung Von Esd-Schäden
Bewahren Sie Baugruppen stets in EGB-Schutzhüllen auf. Diese EGB-Schutzhüllen müssen unbeschädigt sein. EGB-Schutzhüllen, die extrem faltig sind oder sogar Löcher aufweisen, schützen nicht mehr vor elektrostatischer Entladung. EGB-Schutzhüllen dürfen nicht niederohmig und metallisch leitend sein, wenn auf der Baugruppe eine Lithium-Batterie verbaut ist. IMS-VSG181H Datum: 2. März 2022... -
Seite 9: Versorgungsspannung
Öffnen Sie nie ein Netzteil, da auch nach Trennung von der Spannungsversorgung gefährliche Spannungen im Netzteil auftreten können. Ist ein Netzteil z.B. durch einen Defekt nicht mehr funktionsfähig, so schicken Sie es für etwaige Reparaturen an Meinberg zurück. Nichtbeachtung dieser Sicherheitshinweise kann zu ernsthaften Personen- und Sachschäden führen. Einbau, Inbetriebnahme und Bedienung des IMS-Systems dürfen nur von qualifziertem Fachpersonal durchgeführt wer-... -
Seite 10: Modulanschl¨ U Sse Und -Anzeigen Ims-Vsg181H

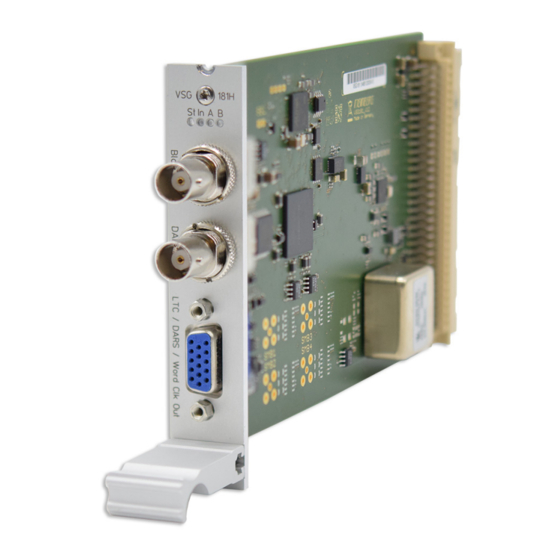

5 Modulanschlüsse und -anzeigen IMS-VSG181H 5 Modulanschl ¨ u sse und -anzeigen IMS-VSG181H Die Nummerierung in der obigen Zeichnung bezieht sich auf die entsprechenden Abschnitte in diesem Kapitel. IMS-VSG181H Datum: 2. März 2022... -
Seite 11: Status-Leds
5.1 Status-LEDs Statusanzeige LED „St“: Status des IMS-VSG181H im Betriebssystem St In A B LED „In“: Referenzsignal-Synchronisationsstatus LED „A“: Status des Black-Out-Ausgangs LED „B“: Status des LTC-Ausgangs Die Status-LEDs „A“ und „B“ liefern lediglich eine Auskunft darüber, ob die Ausgänge im LANTIME-Web-Interface aktiviert und entsprechend konfiguriert worden sind. - Seite 12 Gelb IMS-VSG181H noch nicht mit Referenzsignal synchronisiert, aber Signal ist vorhanden IMS-VSG181H findet kein stabiles Referenzsignal und kann deshalb nicht synchronisiert werden ———————————————————————————————————————————————– LED „A“ - Status Black Out In der Regel wird dieses LED gleich nach dem Einschalten das folgende Farbmuster aufweisen: 1 Sek.
-
Seite 13: Black-Out-Ausgang
75 (unsymmetrisch) Verbindungstyp: BNC-Buchse Kabel: Koaxialkabel, geschirmt 5.3 DARS-Ausgang (unsymmetrisch) Ausgangssignal: DARS (unsymmetrisch) Signalpegel: TTL, 2,5 V an 75 Signaltyp: Digitales Audio mit Basisfrequenzen 44,1 kHz und 48 kHz Verbindungstyp: BNC-Buchse Kabel: Koaxialkabel, geschirmt Datum: 2. März 2022 IMS-VSG181H... -
Seite 14: D-Sub 15-Pol. Multi-Output
5 Modulanschlüsse und -anzeigen IMS-VSG181H 5.4 D-Sub 15-pol. Multi-Output Die 15-pol. D-Sub-Buchse dient als Ausgang für di- verse symmetrische Signaltypen: • Symmetrische LTC-Ausgabe (Linear Time Code) • Unsymmetrische LTC-Ausgabe • Symmetrische DARS-Ausgabe (Digital Audio Reference Signal) • Word Clock-Ausgabe Pinbelegung Pin-Nr. -
Seite 15: Ltc-Ausgang
- 1/32, 1/16, 1/8, 1/4, 1/2, 1, 2, 4, 8, 16, 32 - Frequenzbereich: 1,378125 kHz bis 1,4112 MHz Bei Basisfrequenz 48 kHz - 1/32, 1/16, 1/8, 1/4, 1/2, 1, 2, 4, 8, 16, 32 - Frequenzbereich: 1,5 kHz bis 1,536 MHz Datum: 2. März 2022 IMS-VSG181H... -
Seite 16: Vor Der Inbetriebnahme
6 Vor der Inbetriebnahme 6.1 Lieferumfang Packen Sie die IMS-VSG181H aus und gleichen Sie den Lieferumfang mit der beiliegenden Packliste ab, um sicherzustellen, dass alle Komponenten vorhanden sind. Sollte etwas vom aufgeführten Inhalt fehlen, dann wen- den Sie sich bitte an unseren Vertrieb: sales@meinberg.de Überprüfen Sie das System auf Versandschäden. -
Seite 17: Systeminstallation
Hochfahren des LANTIME-Betriebssystems die Konfigu- ration einiger IMS-Module auf Werkseinstellung zurückgesetzt sein könnten! Der NTP-Dienst sowie der Zugriff auf das Web-Interface werden bei gezogener CPU unterbrochen. Ebenso sind die Management- und Monitoring-Funktionen nicht mehr verfügbar. Datum: 2. März 2022 IMS-VSG181H... -
Seite 18: Installation Hot-Plug-Fähiger Ims Module
Nichtbeachtung kann Schäden an dem Modul und am Gehäuse verursachen. Stellen Sie sicher, dass das Modul fest in der Anschlussleiste im Gehäuse eingerastet ist, bevor Sie die beiden Schrauben wieder befestigen. Sie können das eingesetzte Modul jetzt in Betrieb nehmen. Befestigungspunkte bei einem 1HE IMS System IMS-VSG181H Datum: 2. März 2022... -
Seite 19: Daten- Und Signalkabel
7.3 Daten- und Signalkabel Koaxialkabel Das Modul IMS-VSG181H stellt je eine BNC-Buchse zur Ausgabe des analogen Bi-Level/Tri-Level-Sync Sig- nals sowie des digitalen DARS-Signals zur Verfügung. Die Verbindung Ihres Endgerätes mit den Signalausgängen muss über Koaxialkabel mit korrekter Impedanz und ausreichender Schirmdämpfung erfolgen. -
Seite 20: Konfiguration Und Inbetriebnahme ¨ U Ber Das Web-Interface
Um die IMS-VSG181H zu konfigurieren, wählen Sie im Web-Interface das Menü I/O-Konfig Konfigura- tion der Ausgänge. Diese Kapitel bildet den in der Firmwareversion V1.11 Ihrer IMS-VSG181H bei installierter LANTIME OS Version 7.04 möglichen Konfigurationsumfang ab. IMS-VSG181H Datum: 2. März 2022... -
Seite 21: Ausgang 1 - Black Out
„1080i 59,94 Hz“ (Tri-Level-Sync, SMPTE ST 274) Vertikaler Offset: Grob-Konfiguration des Phasenoffsets in Zeilen Horizontaler Offset: Fein-Konfiguration des Phasenoffsets in 10 ns-Schritten Timecode: „VITC“ „VITC w. daily jam“ (nur NTSC) „VITC w. daily jam and drop frame“ (nur NTSC) Datum: 2. März 2022 IMS-VSG181H... - Seite 22 Legen Sie eine Uhrzeit für das Daily Jam Event fest. Lokaler Offset aus Wenn der IMS LANTIME-Server als PTP-Slave betrieben PTP TLV verwenden, wird, wird die IMS-VSG181H bei gesetztem Haken die in wenn im PTP Slave den Telegrammen der Master-Uhr integrierten TLVs Modus: auswerten, um einen lokalen Zeitoffset für die...
-
Seite 23: Ausgang 2 & 4 - Dars
Sie haben die Möglichkeit, eine individuelle Bezeichnung für den Ausgang einzutragen oder das Feld frei zu lassen. ——————————————————————————————————————————————– Hinweis: Ausgang 4 ist ein „Slave“-Port, dessen Ausgabe ausschließlich von der Konfiguration von Ausgang 2 bestimmt ist. Datum: 2. März 2022 IMS-VSG181H... -
Seite 24: Ausgang 3 & 6 - Ltc
Bei gesetztem Haken werden die Paritätsbits nicht in die LTC-Daten deaktivieren: integriert. Das kann aus Kompatibilitätsgründen notwendig sein. Label: Sie haben die Möglichkeit, eine individuelle Bezeichnung für den Ausgang einzutragen oder das Feld frei zu lassen. ——————————————————————————————————————————————– IMS-VSG181H Datum: 2. März 2022... -
Seite 25: Ausgang 5 - Word Clock
Wählen Sie einen Multiplikator aus, mit dem die Basisfrequenz multipliziert werden soll. Die Frequenz des Ausgabesignals wird demnach so berechnet: Basisfrequenz * Multiplikator = Ausgangsfrequenz Label: Sie haben die Möglichkeit, eine individuelle Bezeichnung für den Ausgang einzutragen oder das Feld frei zu lassen. ——————————————————————————————————————————————– Datum: 2. März 2022 IMS-VSG181H... -
Seite 26: Misc
8 Konfiguration und Inbetriebnahme über das Web-Interface 8.5 Misc ——————————————————————————————————————————————– Zeitzone: Hier kann die entsprechende Zeitzone des IMS-VSG181H-Moduls ausgewählt werden. ——————————————————————————————————————————————– IMS-VSG181H Datum: 2. März 2022... -
Seite 27: Fehlerbehebung
9 Fehlerbehebung Unser Technischer Support hilft Ihnen gerne bei Problemen mit Ihrer Meinberg IMS-VSG181H. Bevor Sie un- seren Technischen Support allerdings kontaktieren, wäre es ratsam, dieses Kapitel durchzulesen, das eventuell eine schnelle Lösung für Ihr bekanntes Problem bietet. Problem Mögliche Ursachen Mögliche Lösungen... -
Seite 28: Ihre Meinung Ist Uns Wichtig
10 Ihre Meinung ist uns wichtig 10 Ihre Meinung ist uns wichtig Dieses Benutzerhandbuch soll Sie bei der Handhabung Ihres Meinberg Produktes unterstützen und stellt Ihnen u.a. wichtige Informationen für die Konfiguration und das Statusmonitoring bereit. Haben Sie Teil an der kontinuierlichen Verbesserung der bereitgestellten Informationen dieses Benutzerhand- buchs. -
Seite 29: Rohs Und Weee
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung muss es an den Hersteller übergeben wer- den. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. Datum: 2. März 2022 IMS-VSG181H... -
Seite 30: Liste Der Verwendeten Abk¨ U Rzungen
National Television Standard Committee Network Time Protocol Phase Alternating Line Redundant Switch Control unit Pulse per Second SMPTE Society of Motion Picture and Television Engineers Transistor–Transistor Logic VITC Vertical Interval TimeCode Web-UI Web User Interface IMS-VSG181H Datum: 2. März 2022...
